3. Installation des Systems
ControlSpace
™
enthält eine RS232-Kontaktanschluss-Karte (siehe auch Abschnitt 3.2).
Die Allzweck-Ein- und -Ausgänge (GPIO) werden zum Aktivieren der Durchsagen oder zum Aktivieren der
Raumkombinationsfunktion verwendet. Mit seinen acht Eingangskontakten und dem konfigurierbaren
Router lassen sich acht Zonen erstellen. Der Auslöseimpuls für die Kontakte entsteht dadurch, dass 24 V
DC zwischen dem spezifischen Kontakt und dem gemeinsamen Erdungspol (Ground Pin) angelegt werden.
Eigenschaften
• 8 isolierte Eingänge
• 1 isolierter Ausgang
• Die Eingänge werden für Durchsagen und die Raumkombinationsfunktion verwendet
• Der Open-Collector-Ausgang wird aktiviert, sobald einer der acht Eingänge aktiviert wird

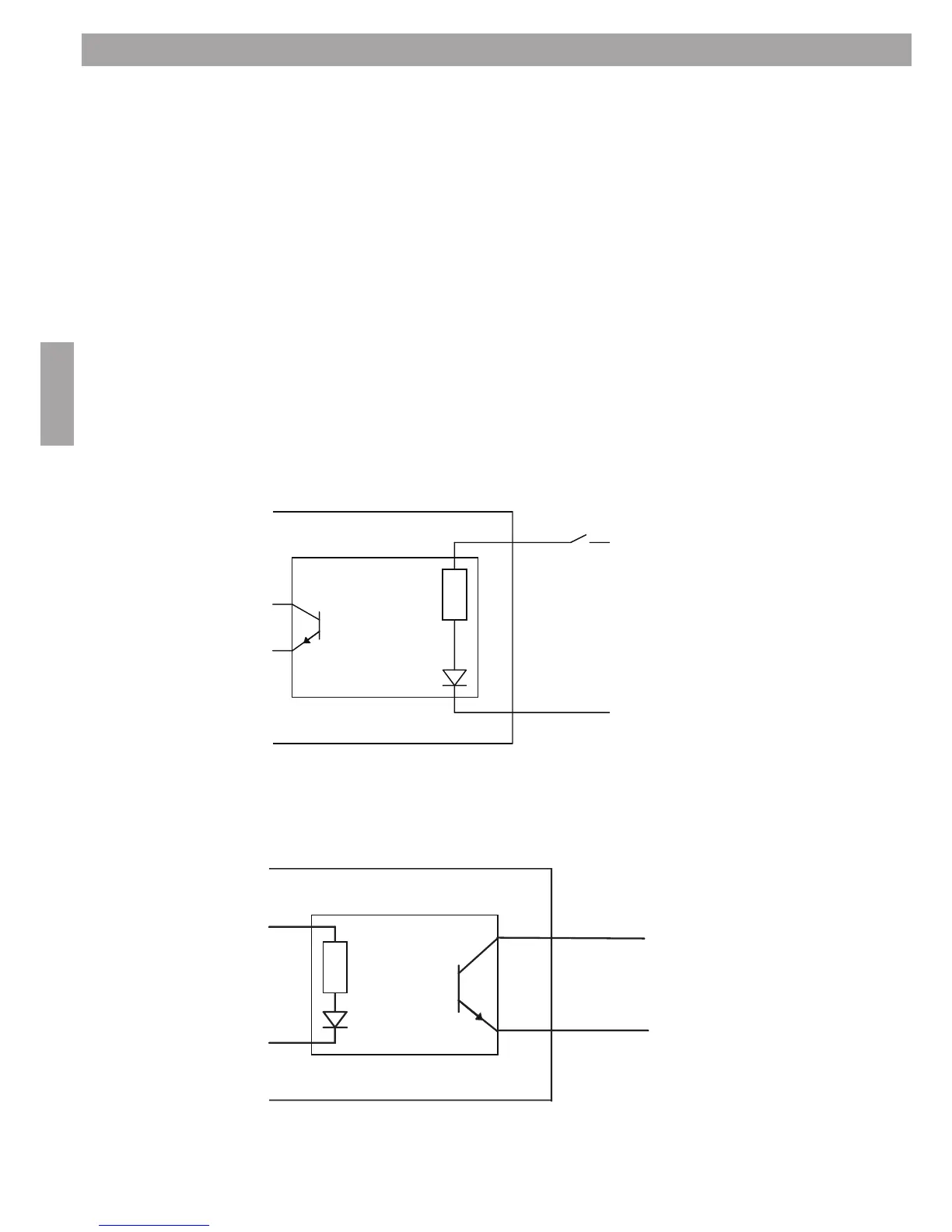

Schaltplan der acht Eingangskontakte
Schaltplan des Open-Collector-Ausgangs
3.9 Allzweck-Eingänge/-Ausgänge (GPIO)
Eingang 1.8
Gemeinsamer
Erdungspol
Open Collector
Max. 50mA
Gemeinsamer
Erdungspol
