3.8 Connessioni CS-PP
3. Installazione del sistema

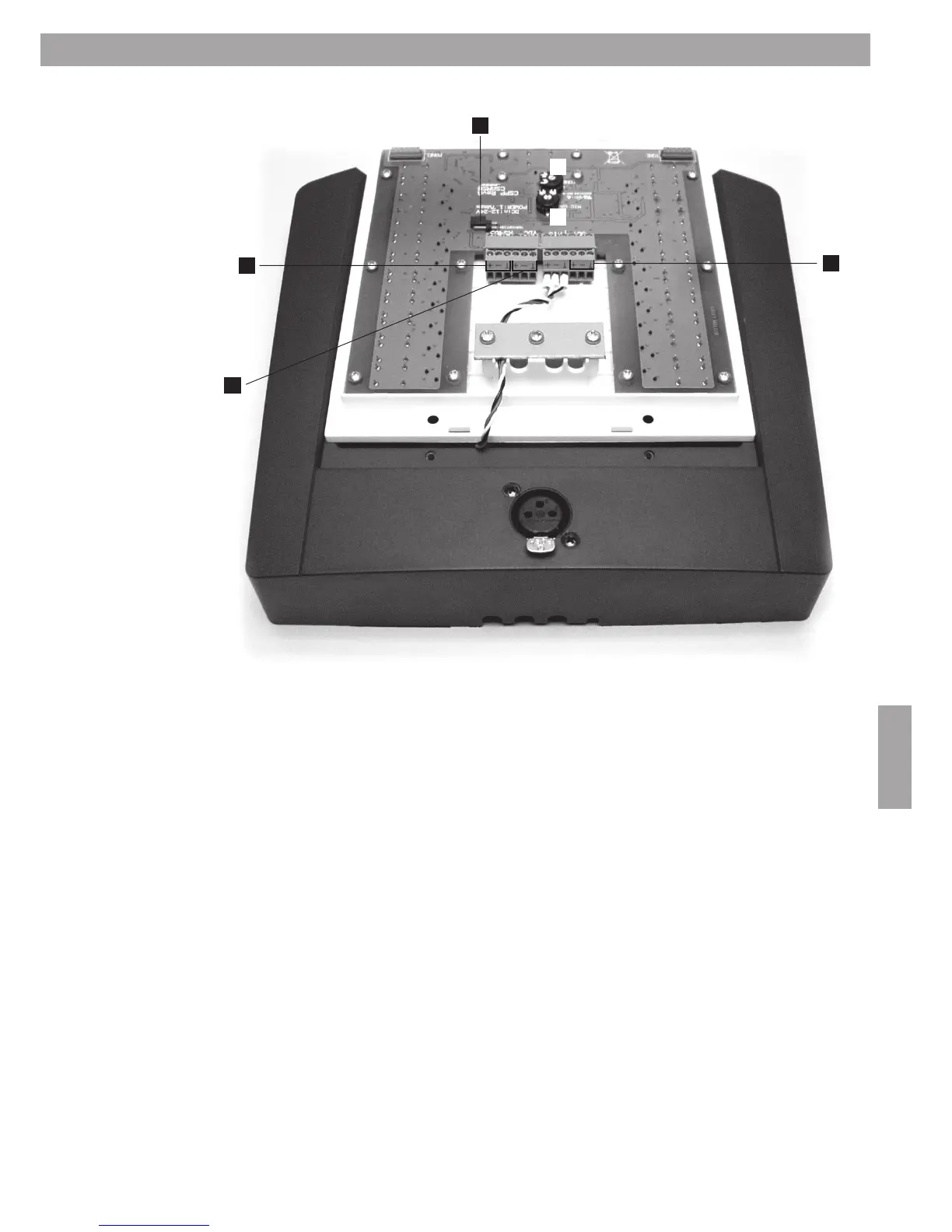

Il CS-PP è dotato di un regolatore per il guadagno del microfono e di un regolatore per il guadagno
della suoneria (segnale di attenzione). Per poter regolare entrambi i guadagni e connettere il CS-PP,
rimuova prima l’inserto in plastica (nella parte superiore del pannello anteriore del CS-PP), quindi le 4 viti
ed estragga il pannello anteriore dal relativo alloggiamento. I due regolatori sono collocati nella parte
inferiore del pannello.
1. Guadagno del microfono: ruoti il regolatore in senso anti-orario per ridurre il guadagno fino a un minimo
di 32,6 dB e in senso orario per aumentare il guadagno fino a un massimo di 60,1 dB. L’impostazione
predefinita del guadagno è 38 dB.
2. Guadagno della suoneria: utilizzi il regolatore per ridurre o aumentare il livello del segnale
della suoneria.
3. Jumper di terminazione, veda la NOTA del capitolo 3.5.
4. Connettore RS485.
5. Connettore alimentatore.
6. Connettore uscita linea bilanciata.
