Bose ControlSpace AMS-8 Installation Guide

89
Français
89
51 2 3 4
2
1
3
4
5
3. Installation du système

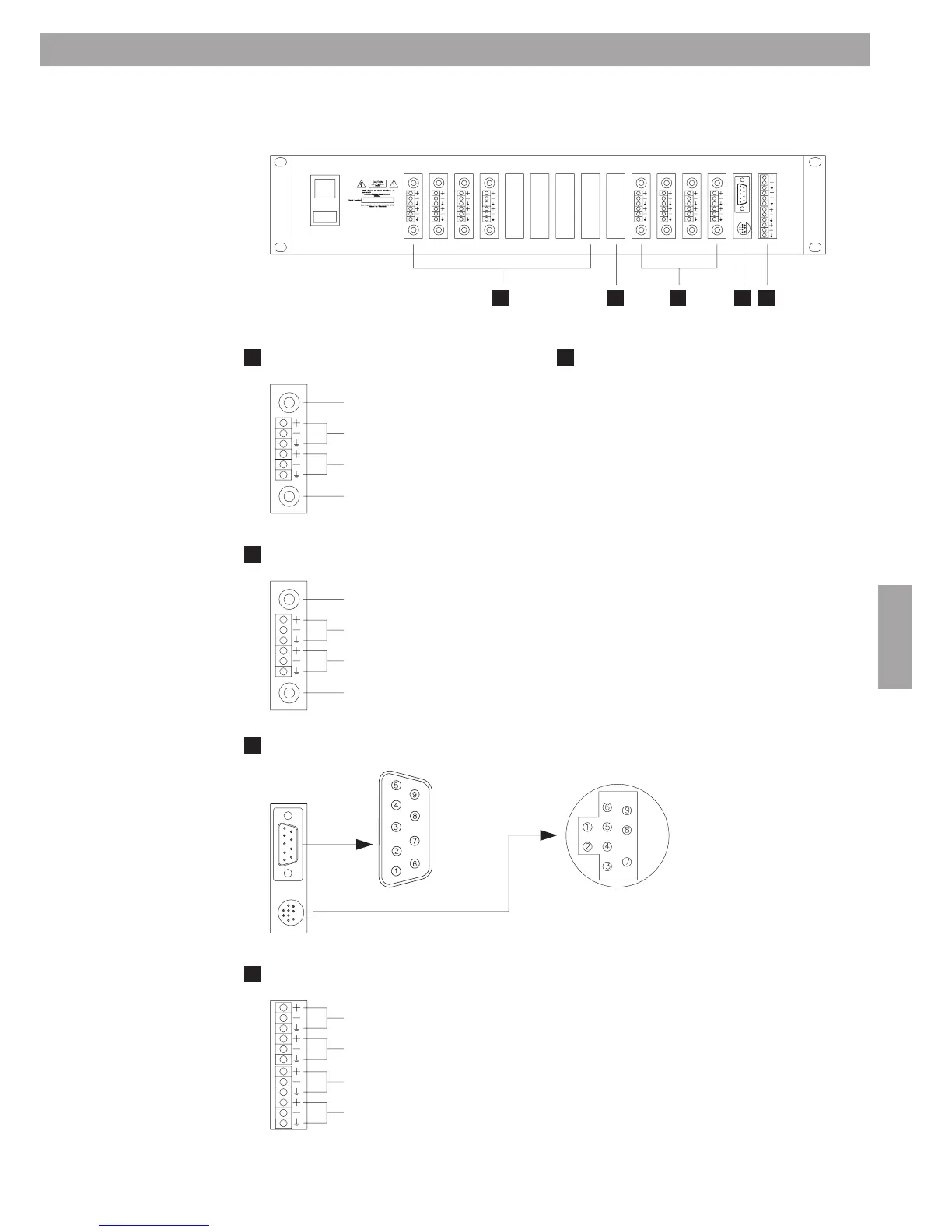

3.2 Panneau arrière du ControlSpace
™
AMS-8
Connecteur d’entrée RCA
(niveau ligne asymétrique)
Connecteur d’entrée Euroblock 3
broches(niveau ligne symétrique)
Connecteur d’entrée Euroblock 3
broches(niveau ligne symétrique)
Connecteur d’entrée RCA
(niveau ligne asymétrique)
Entrées ligne (1-16)
CS TIC
Connecteur de sortie RCA
(niveau ligne asymétrique)
Connecteur de sortie Euroblock 3
broches(niveau ligne symétrique)
Connecteur de sortie Euroblock 3
broches(niveau ligne symétrique)
Connecteur de sortie RCA
(niveau ligne asymétrique)
Sorties ligne (1-8)
CS TOC
Brochage du port RS-232
Câble blindé droit
(10 mètres max.)
2. TX
3. RX
4. GND
Carte RS232 et GPIO
SubD femelle
Brochage GPIO
Contact 1: zone 6
Contact 2: zone 4
Contact 3: zone 3
Contact 4: zone 2
Contact 5: zone 1
Contact 6: zone 7
Contact 7: zone 8
Contact 8: zone 5
Contact 9: sortie
Contact 10: blindage / commun
Rack Link 1 (haut débit)
Rack Link 2 (haut débit)
Bus 1 CS-WC & CS-PP (bas débit)
Bus 2 CS-WC & CS-PP (bas débit)
Carte RS-485
Emplacement pour carte de
couplage audio
Emplacement pour carte de couplage audio, permettant de
relier deux Systèmes de gestion audio ControlSpace AMS-8.
Une carte de couplage audio est nécessaire uniquement
dans le rack maître. Ajoutez un câble de couplage audio
pour quatre sources devant être reliées.
