Bose ControlSpace AMS-8 Installation Guide

129
Nederlands
129
1 2 3 4 5
2
1
3
4
5
3. Systeeminstallatie

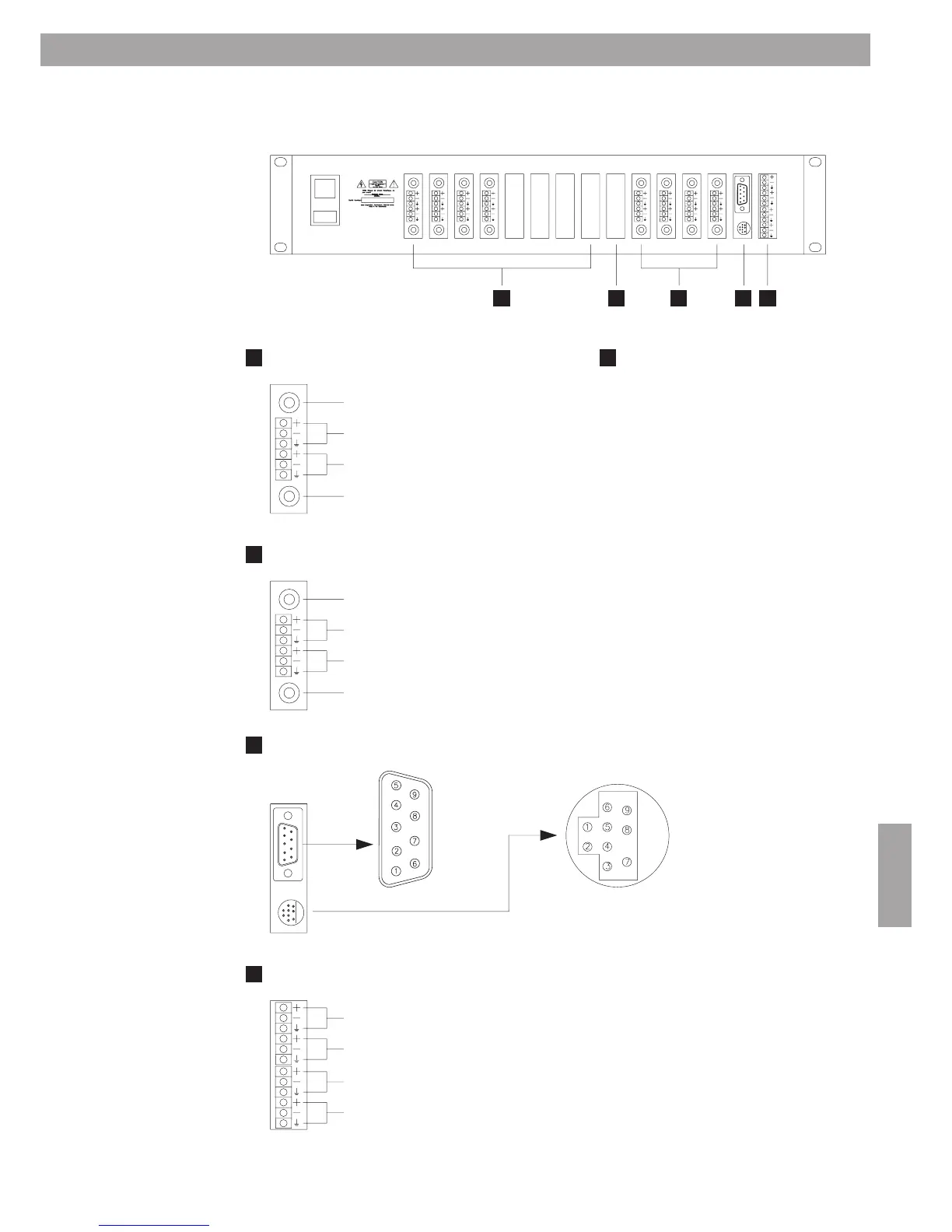

3.2 Achterpaneel ControlSpace
™
AMS-8
RCA Input connector: RCA Ingangconnector
(ongebalanceerd line niveau)
3-pin Input Euro Block Connector: 3-pins Ingang
Euro Block connector (gebalanceerd line niveau)
3-pin Input Euro Block Connector: 3-pins Ingang
Euro Block connector (gebalanceerd line niveau)
RCA Input connector: RCA Ingangconnector
(ongebalanceerd line niveau)
Line ingangen (1-16)
CS TIC
RCA Output connector: RCA Uitgangconnector
(ongebalanceerd line niveau)
3-pin Output Euro Block Connector: 3-pins Uitgang
Euro Block connector (gebalanceerd line niveau)
3-pin Output Euro Block Connector: 3-pins Uitgang
Euro Block connector (gebalanceerd line niveau)
RCA Output connector: RCA Uitgangconnector
(ongebalanceerd line niveau)
Line uitgangen (1-8)
CS TOC
RS232 pin layout
Niet getwist, afgeschermde
standaard RS232 kabel
(20 meter max.)
2. TX
3. RX
4. GND
RS232 & GPIO card
DB Female
GPIO pinout:
Contact 1: Zone 6
Contact 2: Zone 4
Contact 3: Zone 3
Contact 4: Zone 2
Contact 5: Zone 1
Contact 6: Zone 7
Contact 7: Zone 8
Contact 8: Zone 5
Contact 9: Uitgang
Contact 10: Omhulsel/Massa
Rack Link 1 (hoge snelheid)
Rack Link 1 (hoge snelheid)
CS-WC & CS-PP Bus 1 (lage snelheid)
CS-WC & CS-PP Bus 2 (lage snelheid)
RS485 kaart
Audio Link kaart slot
Slot voor Audio Link kaart om twee ControlSpace
™
AMS-8 Audio Management Systemen aan elkaar
te koppelen. Alleen in het hoofdsysteem is een
Audio Link kaart benodigd. Voeg één Audio Link
kabelset toe per vier geluidsbronnen om deze door
te koppelen.
