3. Installazione del sistema

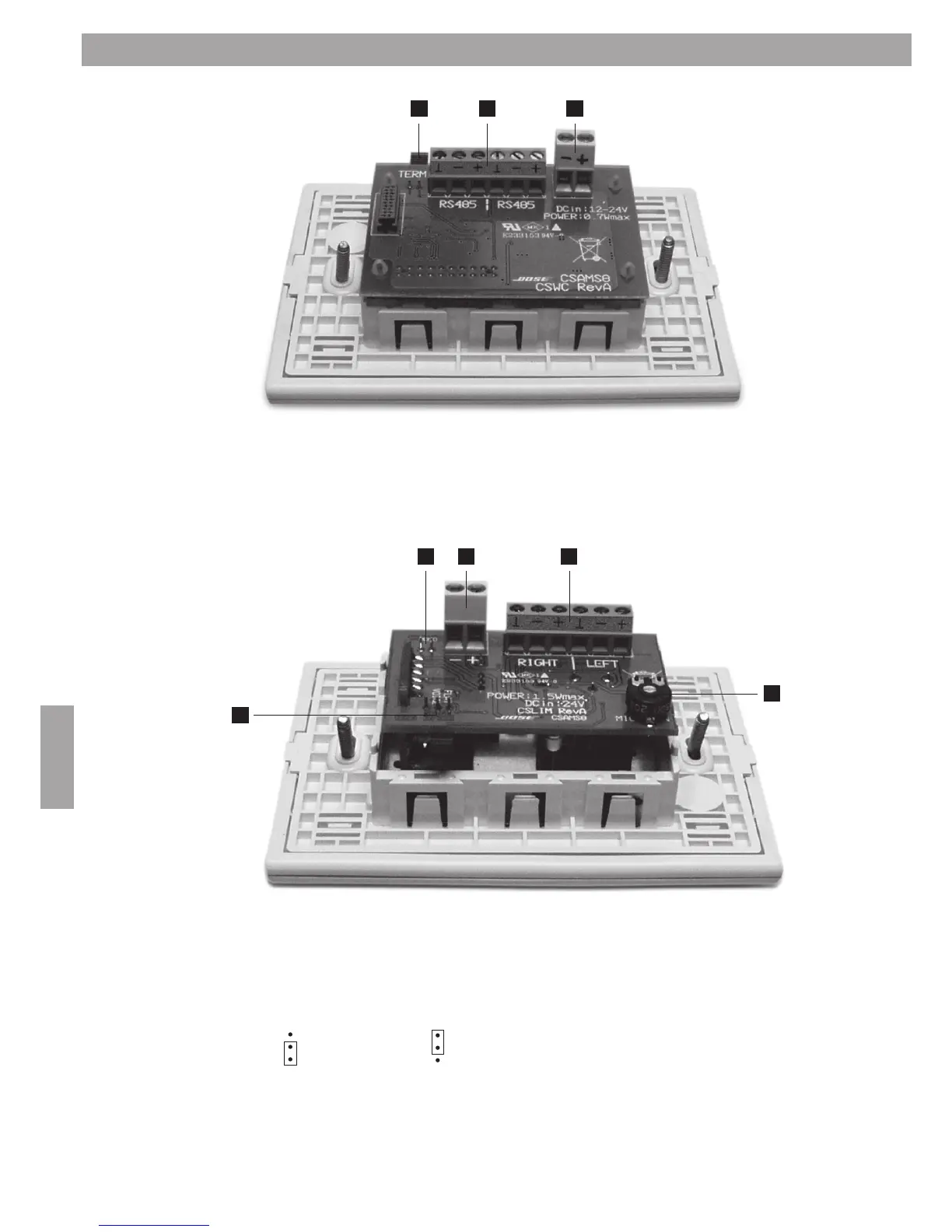

3.6 Connessioni CS-WC
1. Jumper di terminazione, vedere NOTA del capitolo 3.5.
2. Connettore RS485.
3. Connettore alimentatore.
1. Il CS-LIM è dotato di un regolatore per il guadagno del microfono. Ruoti il regolatore in senso anti-
orario per ridurre il guadagno fino a un minimo di 32 dB e in senso orario per aumentare il guadagno fino
a un massimo di 66 dB. L’impostazione predefinita del guadagno è 38 dB.
2. Per modificare CS-LIM da stereo a mono, imposti questo jumper.
3. Per attivare l’EQ voce per l’ingresso microfono, sposti il jumper da FLAT a VOICE.
= risposta lineare = EQ voce
4. Connettore linea uscita bilanciata stereo.
5. Connettore alimentatore.
3.7 Connessioni CS-LIM
