3. Instalacja systemu

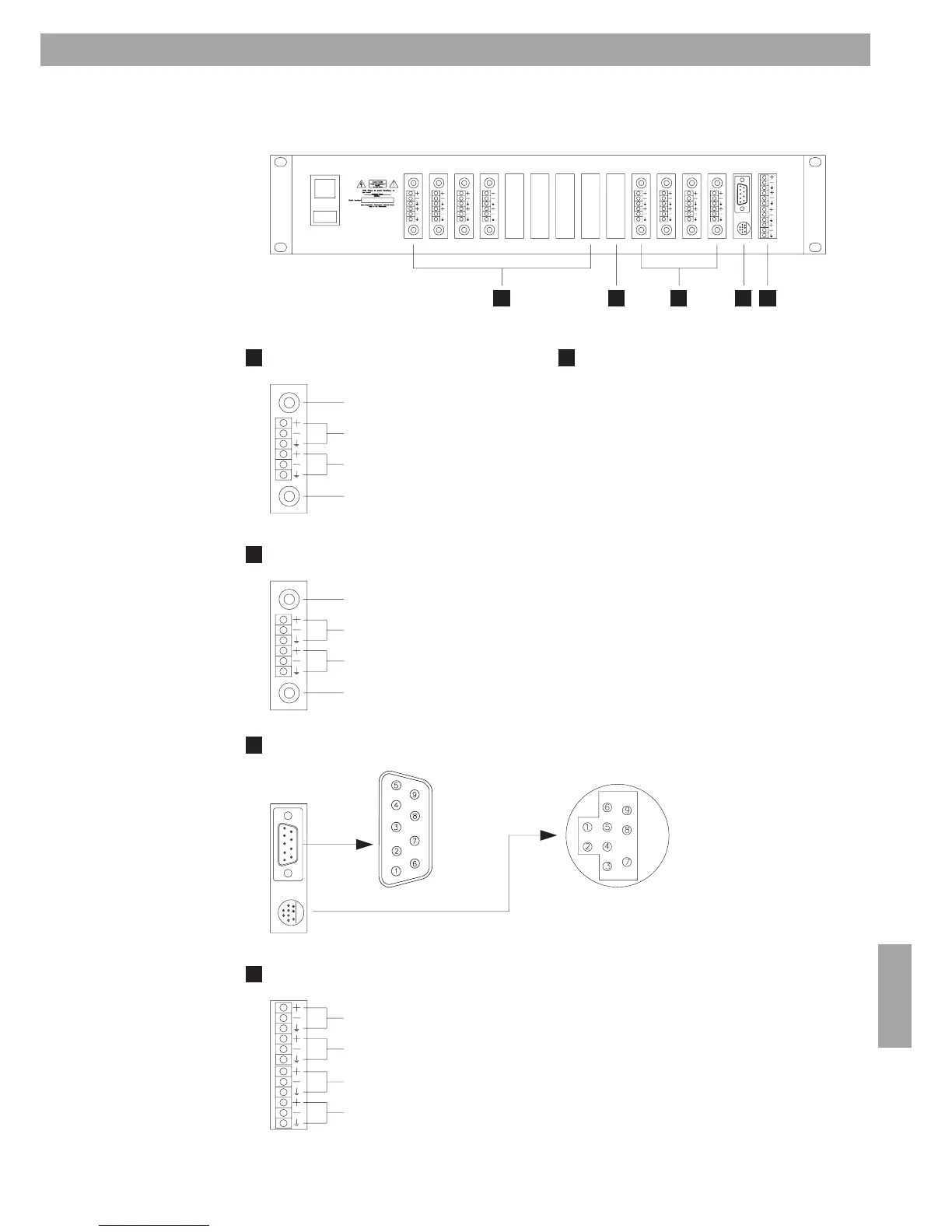

3.2 Panel tylny systemu ControlSpace
™
AMS-8
wejście RCA (niezbalansowane)
3-pinowe wejście „Euro Block”
(zbalansowane)
3-pinowe wejście „Euro Block”
(zbalansowane)
wejście RCA (niezbalansowane)
Wejścia liniowe (1-16)
CS TIC
wyjście RCA (niezbalansowane)
3-pinowe wyjście „Euro Block”
(zbalansowane)
3-pinowe wyjście „Euro Block”
(zbalansowane)
wyjście RCA (niezbalansowane)
Wyjścia liniowe (1-16)
CS TOC
Zlacze RS 232
(max. 20 m.)
2. TX
3. RX
4. GND
Port RS 232 i karta GPIO
DB żeński
piny wyjsciowe GPIO:
Styk 1: strefa 6
Styk 2: strefa 4
Styk 3: strefa 3
Styk 4: strefa 2
Styk 5: strefa 1
Styk 6: strefa 7
Styk 7: strefa 8
Styk 8: strefa 5
Styk 9: wyjscie
Styk 10: sygn/kom.
Rack Link 1 (wysokoprzepustowy)
Rack Link 2 (wysokoprzepustowy)
magistrala 1 CS-WC i CS-PP (niskoprzepustowa)
magistrala 2 CS-WC i CS-PP (niskoprzepustowa)
Karta RS 485
Slot na karte „Audio Link”
Wejście na kartę “Audio Link” umożliwia połączenie dwóch
systemów ControlSpace AMS-8. Zainstalowanie karty
wymagane jest tylko w pierwszym urządzeniu głównym.
Jeden zestaw przewodów „Audio Link” pozwala na
połączenie czterech źródeł.
