3. Systeeminstallatie

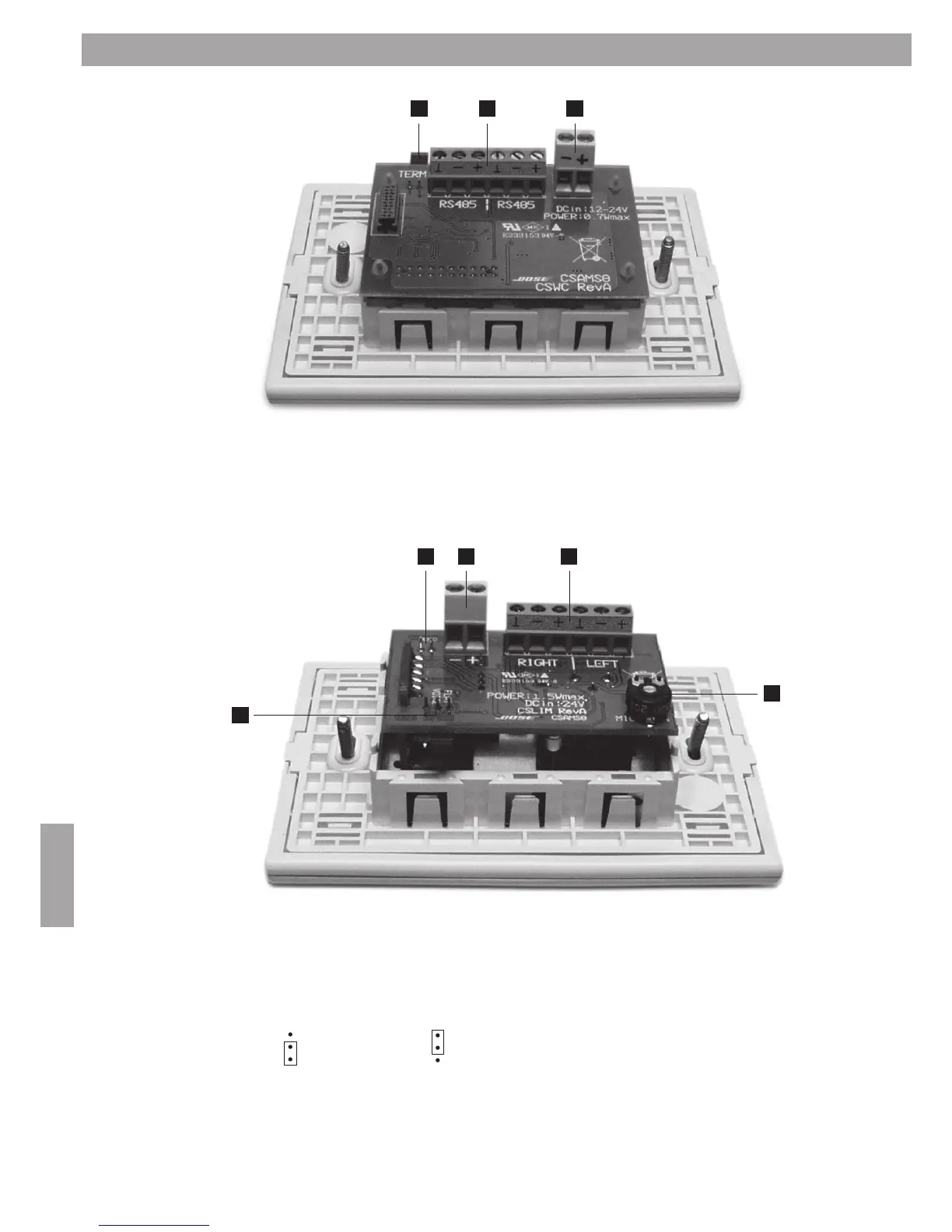

3.6 CS-WC-aansluitingen
1. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5
2. RS485-connector
3. Voedingsbronconnector
1. De CS-LIM is uitgerust met een instelpotmeter voor microfoonvolume. Draai de instelpotmeter linksom
om het volume te verlagen naar de minimumwaarde van 32 dB of rechtsom om het volume te verhogen
naar de maximumwaarde van 66 dB. De fabrieksinstelling is 38 dB.
2. Stel deze jumper in als de CS-LIM moet worden gewijzigd van stereo- in monoconfiguratie.
3. Wijzig de jumper van FLAT in VOICE om spraak-EQ voor de microfooningang te activeren.
= vlak = spraak-EQ
4. Connector voor gebalanceerde lijnuitgang (Stereo).
5. Voedingsbronconnector.
3.7 CS-LIM-aansluitingen
