3. Instalacja systemu
System ControlSpace
™
zawiera jedną kartę wejść/wyjść ogólnego przeznaczenia/RS232 (zobacz także rozdział 3.2).
Wejścia/wyjścia ogólnego przeznaczenia służą do włączania routera komunikatów lub umożliwiają łączenie
pomieszczeń. Mając do dyspozycji 8 styków wejścia oraz router z możliwością konfiguracji, można utworzyć 8
stref. Styki są wyzwalane przez skierowanie prądu stałego o napięciu 24 V DC między określonym stykiem oraz
wspólnym stykiem uziemienia.
Charakterystyka
• 8 izolowanych wejść
• 1 izolowane wyjście
• Wejścia służą do routingu komunikatów i łączenia pomieszczeń
• Wejście otwartego kolektora jest aktywowane wraz z aktywacją jednego z ośmiu wejść.

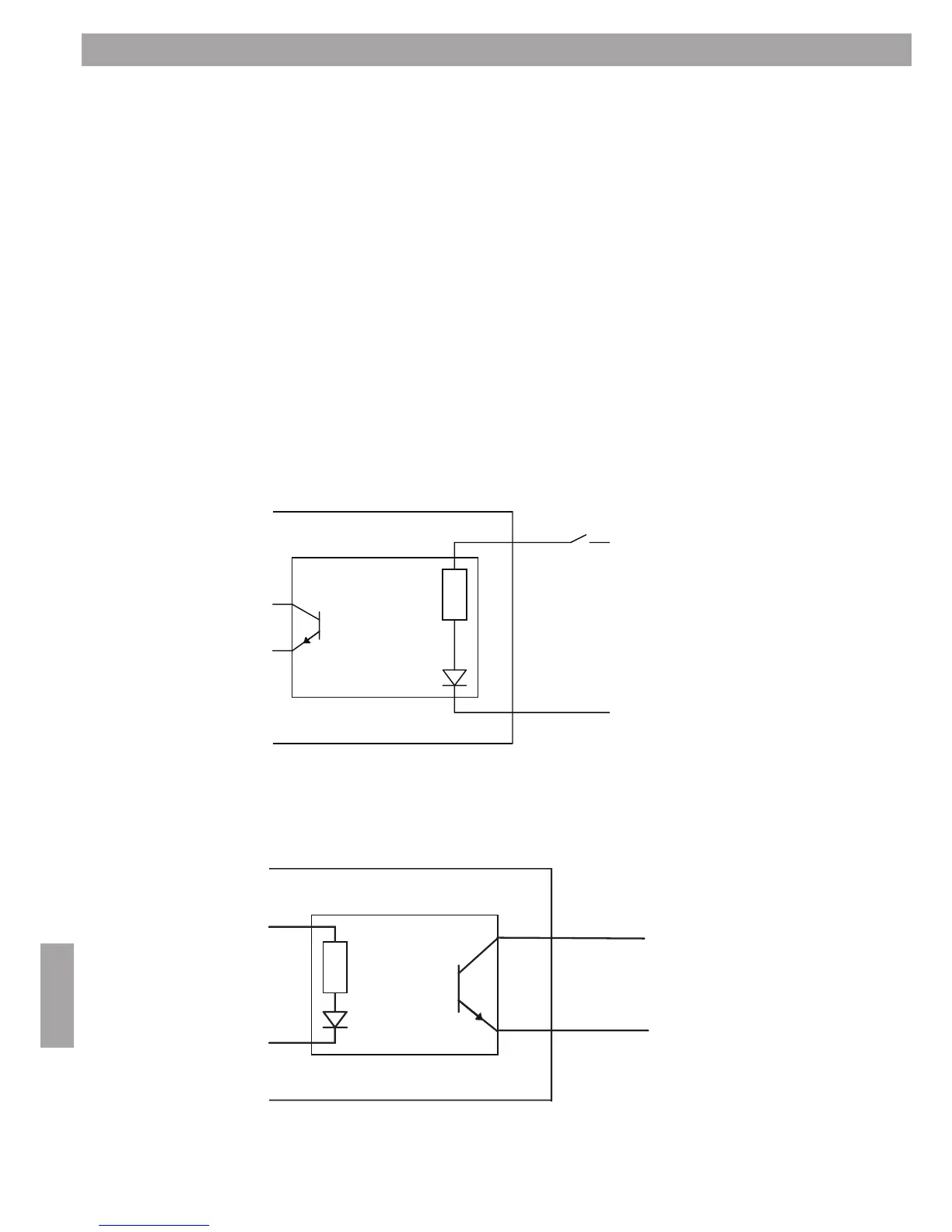

Schemat okablowania styków 8 wejść
Schemat okablowania wejścia otwartego kolektora
3.9 Wejścia/wyjścia ogólnego przeznaczenia
Wejście 1.8
Wspólne
uziemienie
Otwarty kolektor
Maks. 50 mA
Wspólne
uziemienie
