Bose ControlSpace AMS-8 - Die Rückseite des Controlspace

49
Deutsch
49
1 2 3 4 5
2
1
3
4
5
3. Installation des Systems

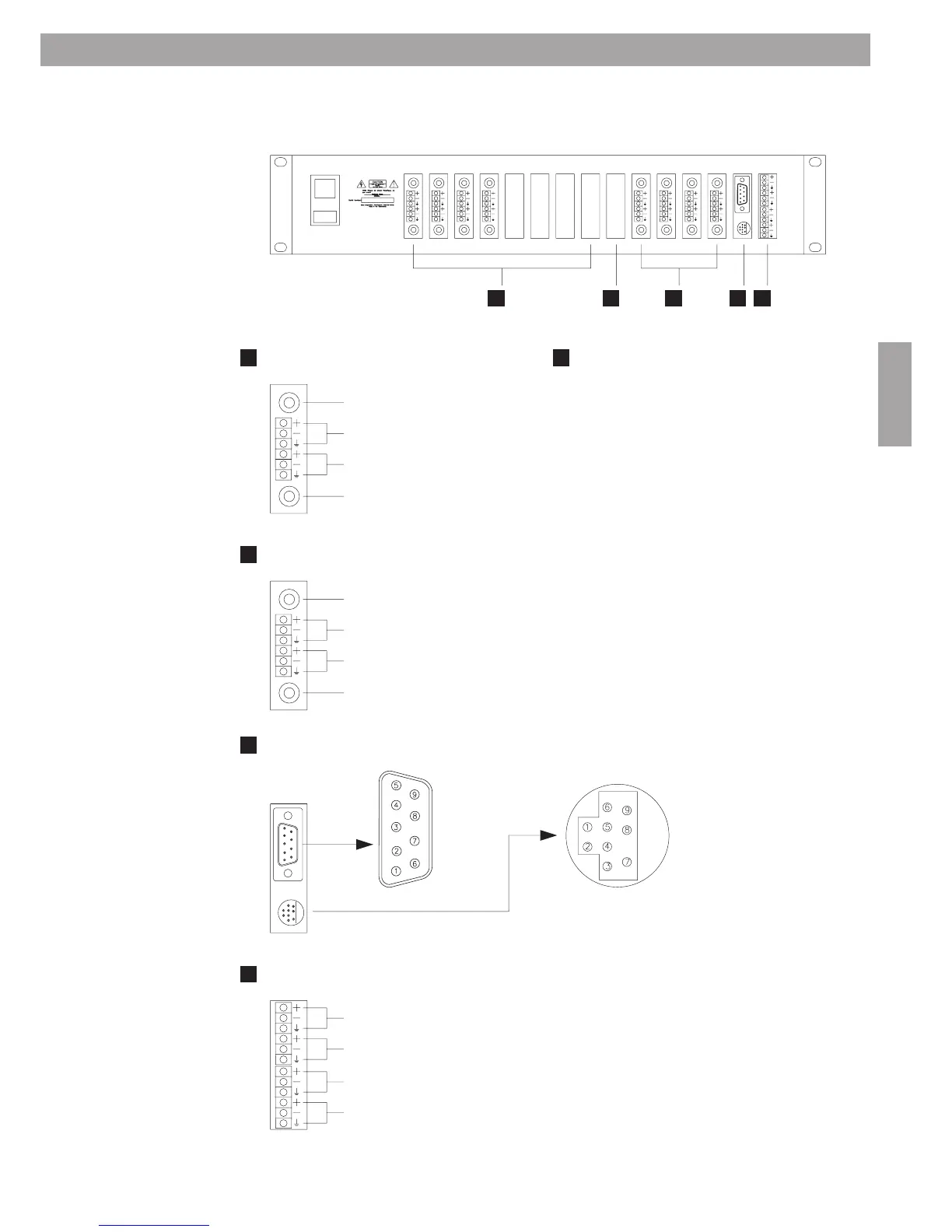

3.2 Die Rückseite des ControlSpace
™
AMS-8
Chinch-Stecker
(Asymmetrisch Line-Level)
Euroblock-Stecker 3-polig
(Symmetrisch Line-Level)
Euroblock-Stecker 3-polig
(Symmetrisch Line-Level)
Chinch-Stecker
(Asymmetrisch Line-Level)
Dual-Eingangskarte (1-16)
CS TIC
Chinch-Stecker
(Asymmetrisch Line-Level)
Euroblock-Stecker 3-polig
(Symmetrisch Line-Level)
Euroblock-Stecker 3-polig
(Symmetrisch Line-Level)
Chinch-Stecker
(Asymmetrisch Line-Level)
Dual-Ausgangskarte (1-8)
CS TOC
Geradliniges
abgeschirmtes Kabel
(max. 20m)
2. TX
3. RX
4. GND
RS232 Pinbelegung
DB Female
GPIO pinout:
1: Kontakt 1
2: Kontakt 2
3: Kontakt 3
4: Kontakt 4
5: Kontakt 5
6: Kontakt 6
7: Kontakt 7
8: Kontakt 8
9: Kontaktausgang
10: Masse
Rack link 1 (High speed)
Rack link 2 (High speed)
Wandbedienfeld & Sprechstelle Bus 1 (Low-Speed)
Wandbedienfeld & Sprechstelle Bus 2 (Low-Speed)
RS485-Karte
Slot für Audio-Link-Karte
Slot für Audio-Link-Karte, um zwei ControlSpace
™
AMS-
8 Audio Management Systeme zu verbinden. Es wird
nur im Master-Rack eine Audio-Link-Karte benötigt. Um
vier Zonen zu verlinken, benötigen Sie zusätzlich einen
Audio-Link-Kabelsatz.
