3. Instalacja systemu
Dołączanie drugiego systemu ControlSpace
™
AMS-8 w celu uzyskania 16 stref audio

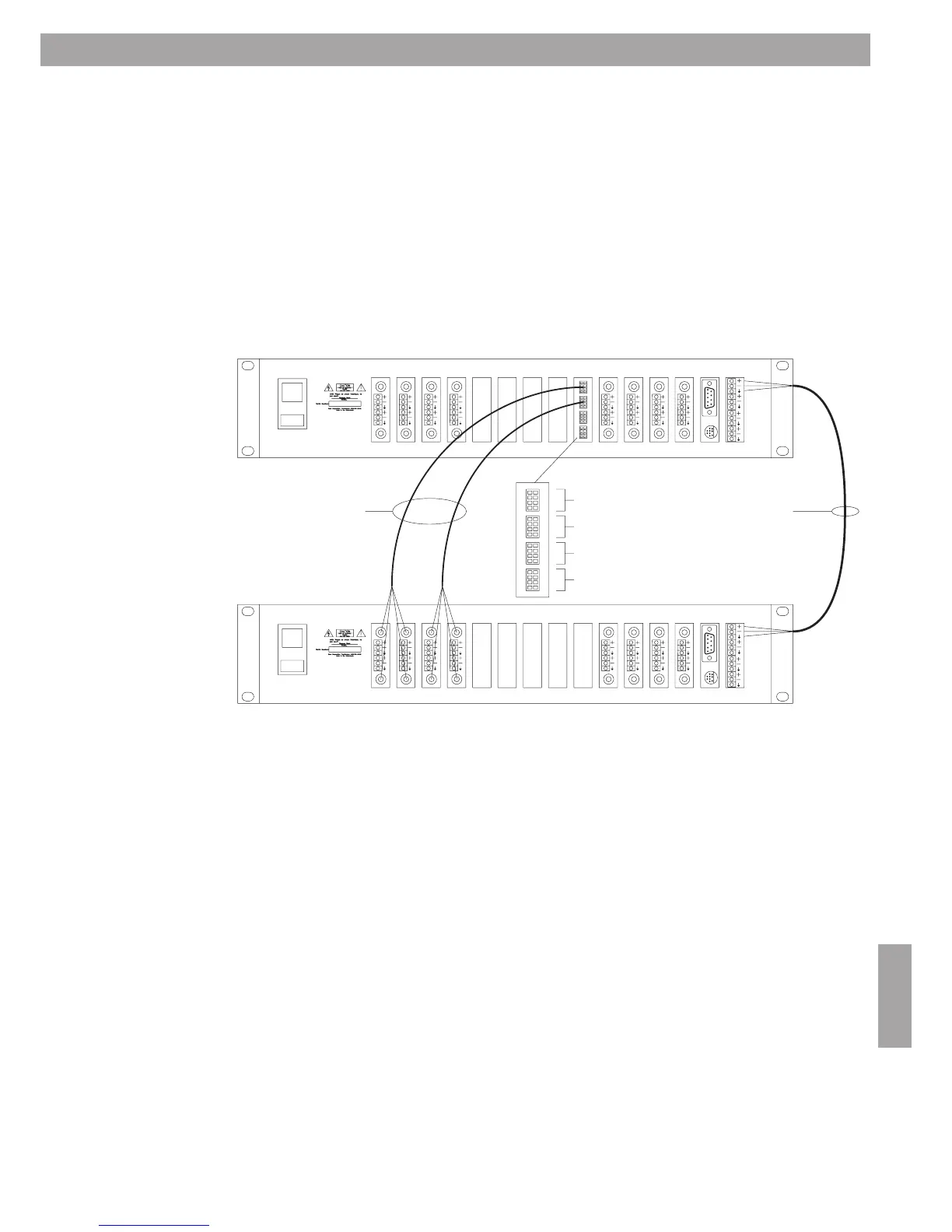

Do wykonania połączenia potrzebny jest przewód Audio Link (wyposażenie dodatkowe). Liczba przewodów
uzależniona jest od ilości dołączonych źródeł (wliczając Paging Panel i zewnętrzny nadajnik komunikatów). Jeden
komplet przewodów pozwala na podłączenie maksymalnie czterech źródeł. Przewodem komunikacyjnym (2 żyły
+ ekran) połączyć należy dwa systemy AMS-8 poprzez złącza „Racklink” 1 lub 2.
przewody Audio Link 2 zyly + ekran
karta Audio Link
Rack Link 1
wejscie 1 - 4
wejscie 5 - 8
wejscie 9 - 12
wejscie 13 - 16
Rack Link 1
