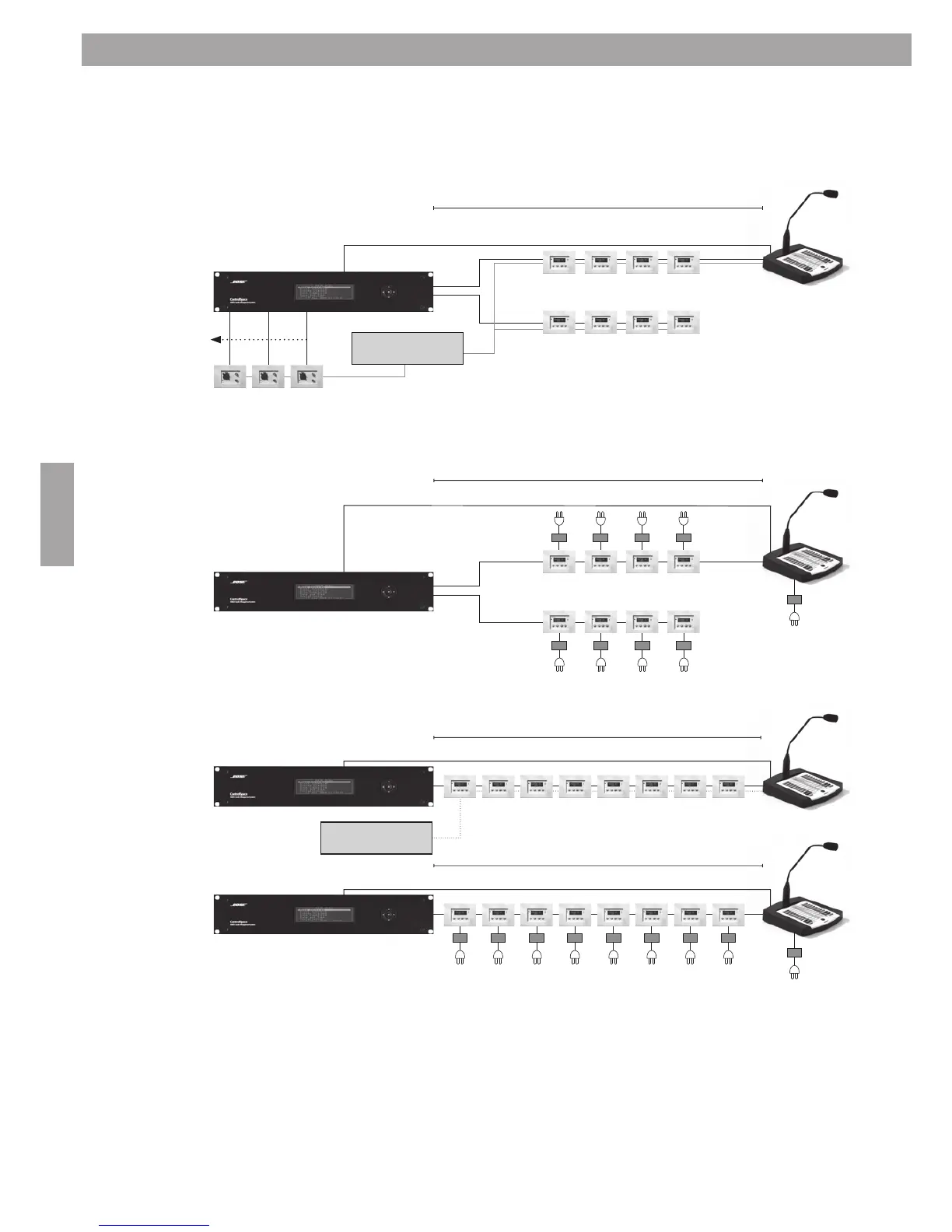

Dos líneas de comunicación RS485 y una fuente de alimentación central:
Dos líneas de comunicación RS485 y fuentes de alimentación local:
Una línea de comunicación en cadena/RS485 limita la distancia máxima:
O:
NOTA:
* El puente de terminación debería colocarse en la última interfaz de usuario (CS-WC o CS-PP),
ubicada al final de cada línea de comunicación RS485.
3. Instalación del sistema
3.5 Diagramas del sistema
Cable de audio/micr.
Máx. 600 m (longitud total)
Fuente de Alimentación
24VDC 2,7A
Cable de audio/micrófono
RS-485
RS-485
RS-485
RS-485
PSU
PSU
Máx. 450 m
PSU
Max. 450 m
Fuente de Alimentación
24VDC 2,7A
Máx. 600 m (longitud total)
Cable de audio/micrófono
Cable de audio/micrófono
Cable de audio/micrófono
