Bose ControlSpace AMS-8 Installation Guide

76
English
76
Español
24V1.8
10
10
9
AMS-8
AMS-8
3. Instalación del sistema
ControlSpace
™
incluye una tarjeta GPIO/RS232 (véase también el capítulo 3.2).
Las tarjetas GPIO se utilizan para activar el distribuidor de mensajes o la combinación de estancias. Con
los contactos de 8 entradas y el distribuidor configurable se pueden crear ocho zonas. Los contactos se
activan aplicando 24 V CC entre el contacto específico y la patilla de masa común.
Características
• 8 entradas aisladas
• 1 salida aislada
• Las entradas se utilizan para la distribución de mensajes y la combinación de habitaciones
• La salida de colector abierto se activa cuando se activa una de las ocho entradas

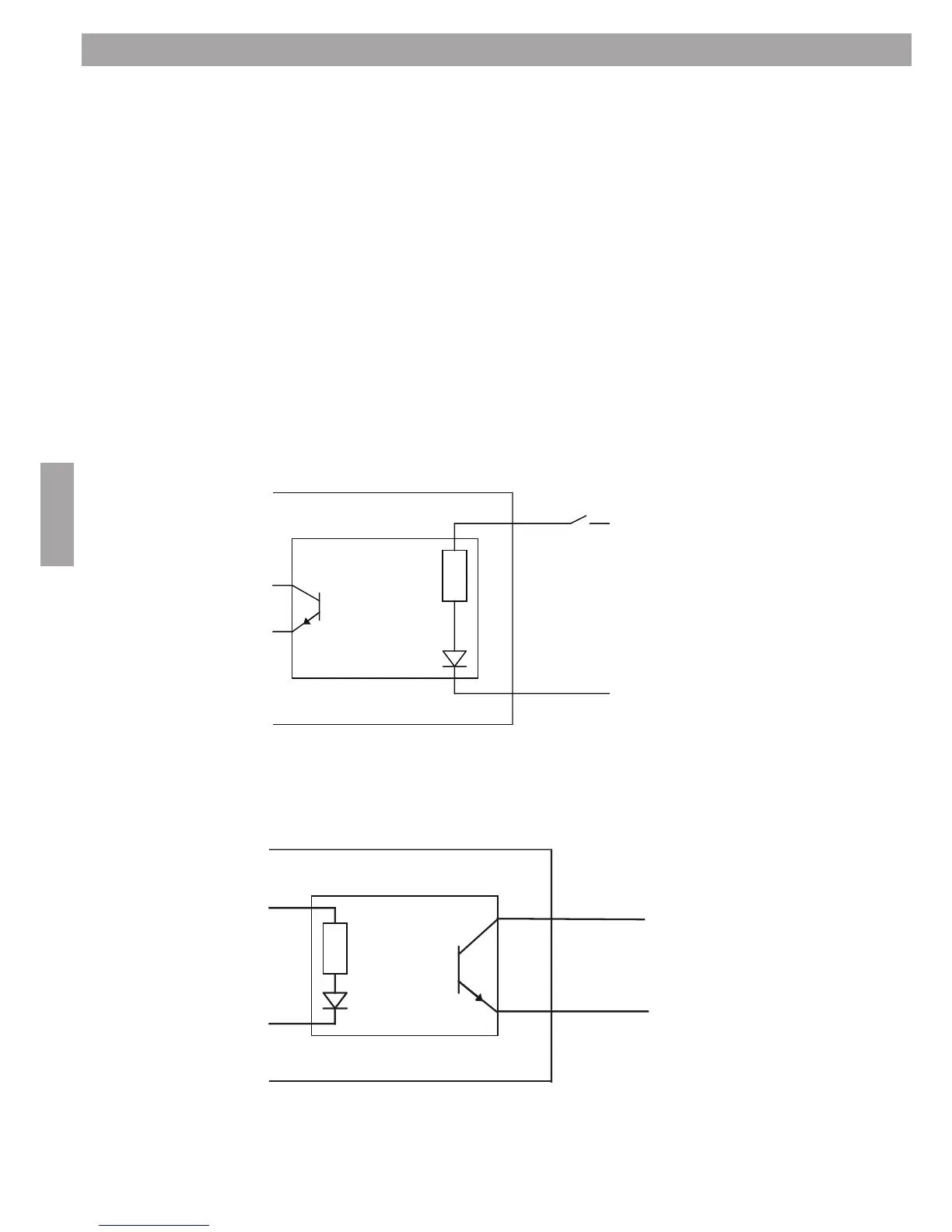

Diagrama de cableado de los 8 contactos de entrada
Diagrama de cableado de la salida de colector abierto
3.9 Entradas/salidas generales (GPIO)
Entrada 1.8
Masa común
Colect. abierto
Máx 50mA
Masa común
