CAME FERNI User Manual

5
Pour empêcher les BLESSURES GRAVES ou la MORT causées par une barrière en
déplacement:
• Il FAUT installer des dispositifs de protection contre le piégeage pour protéger
toute personne pouvant venir à proximité du portail qui se déplace.
• Placer des dispositifs de protection contre le piégeage pour protéger pendant
les cycles d'ouverture ET de fermeture.
• Placer les dispositifs de protection contre le piégeage entre le portail qui se
déplace et des objets RIGIDES, des poteaux ou des murs par exemple.
SÉCURITÉ
DISPOSITIFS DE PROTECTION CONTRE LE PIÉGEAGE EXIGÉS
ATTENTION
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

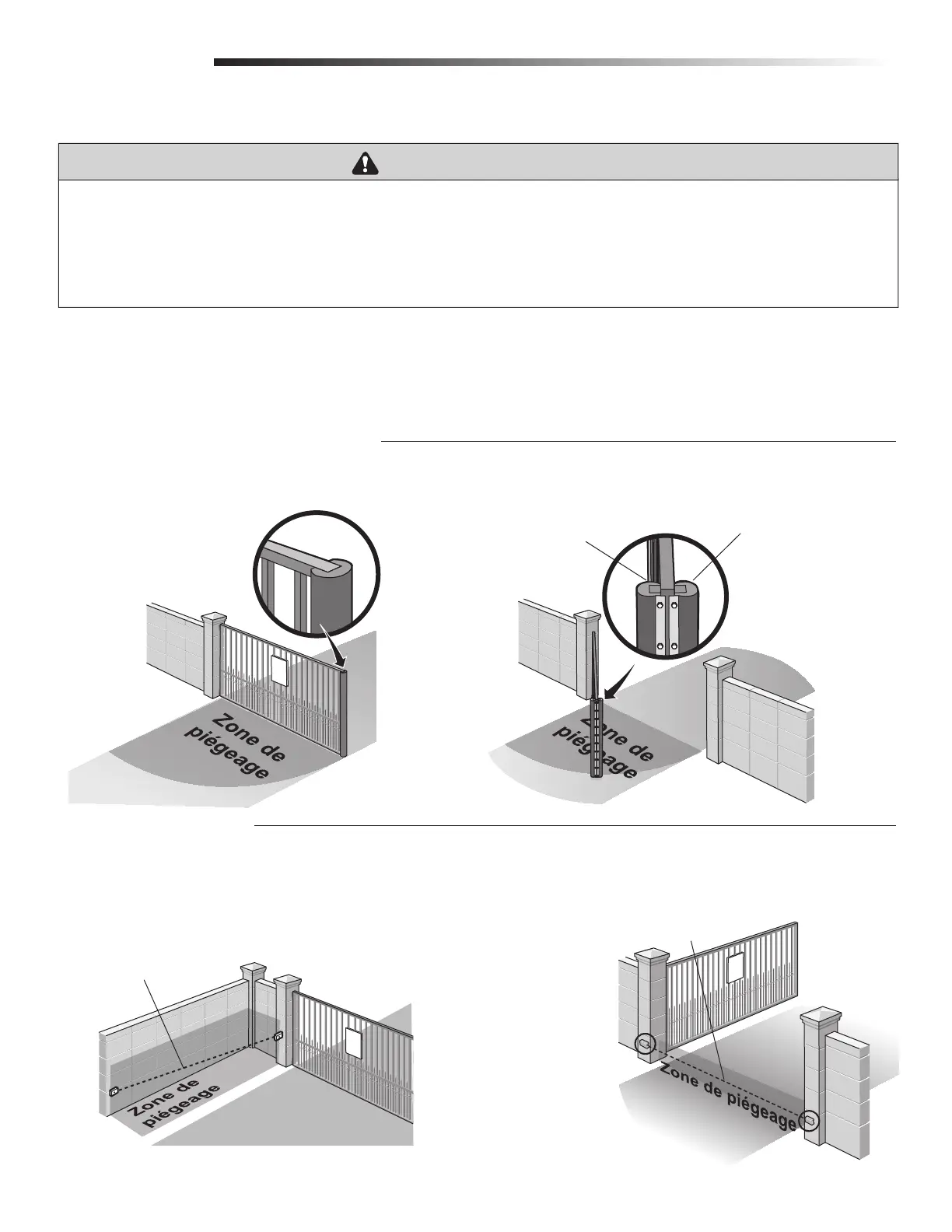

DISPOSITIFS DE PROTECTION CONTRE LE PIÉGEAGE EXIGÉS
Une zone de piégeage est tout endroit ou point de contact où une personne peut être piégée entre une barrière en mouvement et un objet stationnaire. Tous les systèmes
d'actionneur de barrière NÉCESSITENT deux systèmes indépendants de protection contre le piégeage pour chaque zone de piégeage. Cet actionneur contient un système de
protection contre le piégeage inhérent (interne) (le système de protection contre le piégeage principal) et NÉCESSITE l'ajout d'un système de protection contre le piégeage
externe (capteur photoélectrique sans contact ou capteur d'arête de sécurité à contact) pour CHAQUE zone de piégeage.
Votre application peut contenir une zone de piégeage ou plus. Les propriétaires ont l'obligation de tester les dispositifs de protection contre le piégeage tous les mois.
!
Capteur à contact 3 arêtes
Capteur d'arête pour cycle ouvert Capteur d'arête pour cycle fermé
!
!
Capteur pour cycle ouvert
Capteur pour cycle fermé
CAPTEURS SANS CONTACT
Si le faisceau du capteur photoélectrique est bloqué pendant que la barrière est en mouvement, celle-ci s'arrête et inverse sa course. La barrière ne pourra pas se déplacer
dans cette direction tant que l'obstruction ne sera pas enlevée. Utiliser des capteurs photoélectriques DIR10.
CAPTEURS À CONTACT (CAPTEURS D'ARÊTE)
Si le capteur d'arête activé électriquement vient en contact avec une obstruction pendant que la barrière est en mouvement, celle-ci s'arrête et inverse sa course. La barrière
ne pourra pas se déplacer dans cette direction tant que l'obstruction ne sera pas enlevée. Utiliser le modèle G65MGO20, G65MGR20 ou G65MGS20.

CAME FERNI Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Power	300 W
Operating Temperature	-20°C to +55°C
Protection Rating	IP54
Duty Cycle	30%
Maximum Leaf Weight	800 kg
Safety Features	Obstacle detection
