CAME FERNI User Manual

17
M
N
N
M
M1 N1 E1 + E -
M2 N2 E2 + E -
CFCC FAM N
+E -
ADT06
CFCC FAM N
+E -
ADT06
-
E
+
+
E
-
Panneau de commande
Moteur à engrenage gauche
Moteur à engrenage droit
Boîte de jonction
Puit de jonction
Boîte de jonction

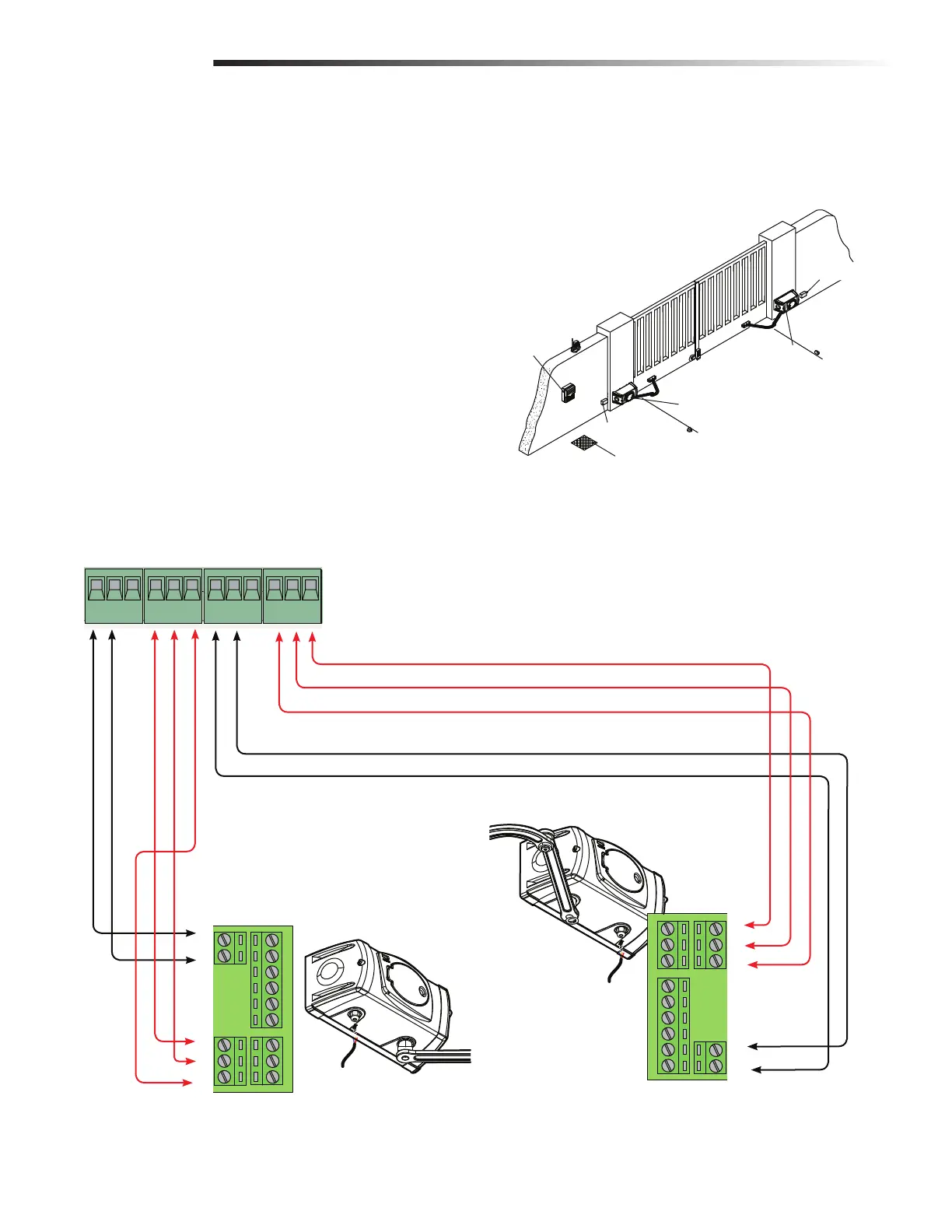

CÂBLAGE DE OU DES ACTIONNEURS AU
PANNEAU DE COMMANDE
Lorsque vous faites des connexions électriques, utiliser le puit pour les boîtes de
jonction.
1
Éteindre l'alimentation CA à partir du disjoncteur de l'alimentation principale.
2
Insérer le câble d'alimentation à travers le connecteur étanche au bas de
l'actionneur. Connecter les fils du câble d'alimentation à la carte sur
l'actionneur comme montré.
3
Insérer l'autre extrémité du câble d'alimentation à travers un connecteur
étanche monté à l'arrière du panneau de commande. Connecter les fils du
câble d'alimentation aux bornes du panneau de commande comme montré.
Ne pas appliquer l'alimentation CA avant d'en avoir l'instruction.
REMARQUE : La carte électronique est munie d'un capteur ampérométrique qui
surveille constamment l'entraînement du moteur. Si la barrière rencontre un
obstacle, le capteur détecte immédiatement la surcharge sur l'actionneur et la
barrière s'inverse.
CÂBLAGE DE OU DES ACTIONNEURS AU PANNEAU DE COMMANDE
CÂBLAGE
Bornes sur le panneau de commande (ZLJ24)
Actionneur 24 Vcc avec ouverture retardée
Actionneur 24 Vcc avec fermeture retardée

CAME FERNI Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Power	300 W
Operating Temperature	-20°C to +55°C
Protection Rating	IP54
Duty Cycle	30%
Maximum Leaf Weight	800 kg
Safety Features	Obstacle detection
