Support de barrière
Support de pilier
11 cm
(4,3 po)
minimum 29 cm
(11,4 po)
150 cm (5.9 po)
120°
90° 0 - 38 cm (0-15 po)
20 cm (7.9 po) 0 cm (0 po)
ANGLE D'OUVERTURE
45 cm (17,7 po)
Pilier
VUE DU DESSUS
INSTALLATION
INSTALLER LES SUPPORTS DE PILIER ET DE
BARRIÈRE

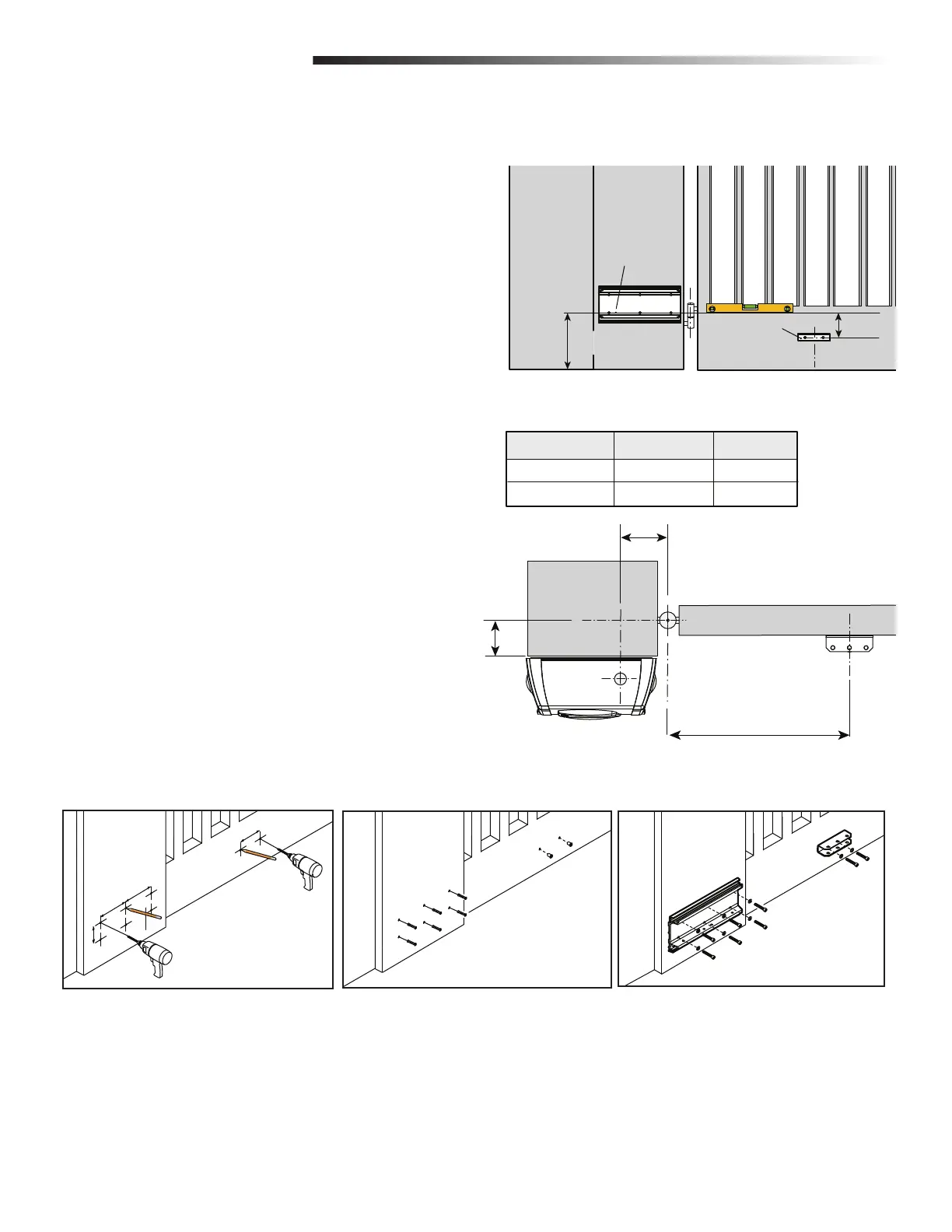

Les illustrations suivantes montrent une installation à gauche. Les dimensions sont
des recommandations et vos dimensions peuvent être différentes selon votre site
d'installation.
1
Déterminer l'emplacement du support de pilier et du support de barrière
selon les dimensions montrées à la Figure 1. Marquer les trous pour les deux
supports (Figure 2).
2
Percer les trous pour les supports (Figure 2) et insérer les chevilles ou autres
insertions convenant à la résistance du support (Figure 3).
3
Attacher le support de pilier et le support de barrière avec la quincaillerie
fournie (Figure 4).
REMARQUE: Assurez-vous que l'étagère du pilier est installée avec le joint au
dessous.
Figure 1
INSTALLER LES SUPPORTS DE PILIER ET DE BARRIÈRE
Figure 2 Figure 3 Figure 4
