13
INSTALLATION
INSTALLER LES INTERRUPTEURS DE FIN DE
COURSE
Dans le cas où il n'y a pas d'arrêts mécaniques, fixer et ajuster le fonctionnement de
l'unité de fin de course et obligatoire. REMARQUE: Les images montrent une
installation à gauche.
INSTALLATION À GAUCHE
1
Fixer les interrupteurs de fin de course à l'actionneur (Figure 1).
2
Attacher les cames sur le guide de came sur l'opérateur (Figure 1).
3
Fermer la barrière. Tourner la came de fermeture dans le sens antihoraire
jusqu'à ce qu'elle vienne en contact avec l'interrupteur de fin de course de
fermeture (fils rouges). Fixer la came de fermeture dans cette position en
tournant la vis (Figure 2).
4
Ouvrir la barrière. Tourner la came d'ouverture dans le sens horaire jusqu'à
ce qu'elle vienne en contact avec l'interrupteur de fin de course d'ouverture
(fils blancs). Fixer la came d'ouverture dans cette position en tournant les vis.
INSTALLATION À DROITE
1
Fixer les interrupteurs de fin de course à l'actionneur (Figure 4).
2
Attacher les cames sur le guide de came sur l'opérateur (Figure 4).
3
Renverser les fils sur les interrupteurs de fin de course comme montré
(Figure 5).
4
Fermer la barrière. Tourner la came de fermeture dans le sens horaire jusqu'à
ce qu'elle vienne en contact avec l'interrupteur de fin de course de fermeture.
Fixer la came de fermeture dans cette position en tournant la vis (Figure 6).
5
Ouvrir la barrière. Tourner la came d'ouverture dans le sens antihoraire
jusqu'à ce qu'elle vienne en contact avec l'interrupteur de fin de course
d'ouverture. Fixer la came d'ouverture dans cette position en tournant les vis
(Figure 7).

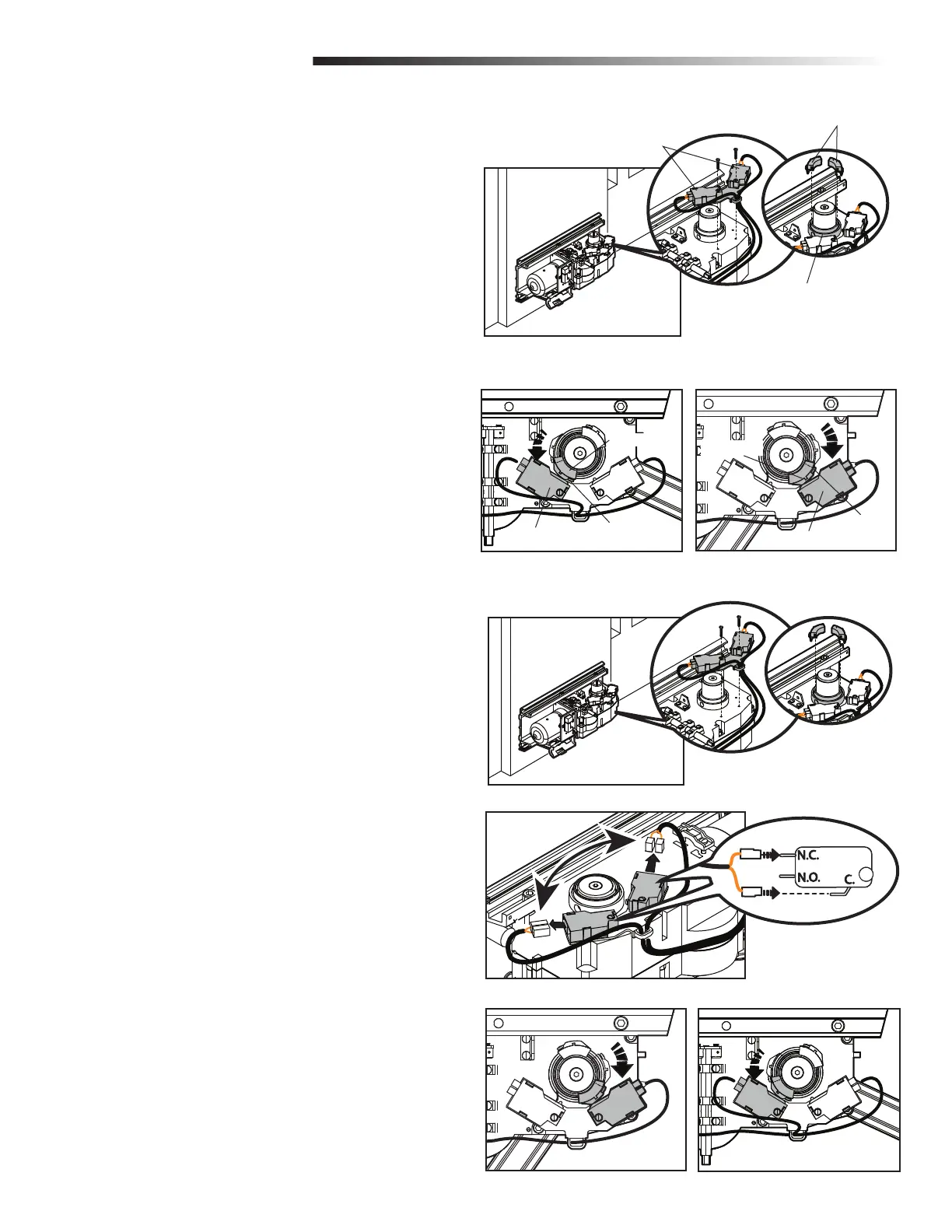

Figure 1
INSTALLER LES INTERRUPTEURS DE FIN DE COURSE
Figure 2 Figure 3
Contacteurs de limite
Cames
Guide de came
Came de fermeture
Contacteur de limite de fermeture
Came d'ouverture
Contacteur de limite d'ouverture
Vis
Vis
Figure 4
Figure 5
Figure 6 Figure 7
