18
CÂBLAGE DES DISPOSITIFS DE PROTECTION CONTRE LE PIÉGEAGE
CÂBLAGE
CÂBLAGE DES DISPOSITIFS DE PROTECTION
CONTRE LE PIÉGEAGE
Un dispositif de protection contre le piégeage comme des capteurs photoélectriques
ou une arête DOIVENT être câblés à l'actionneur puis configurés pour votre
application. Consulter la page 21- page 26 pour les renseignements sur la
programmation.
CAPTEURS PHOTOÉLECTRIQUES
Des dispositifs de protection contre le piégeage sont exigés.
Entrée pour dispositifs de protection contre le piégeage conformes UL325 comme des
capteurs photoélectriques Configurer les contacts CX, CY, ou CZ (N.F.).
REMARQUE : Si non utilisé, désactiver les contacts à l'aide du menu de
programmation.
C1 «OUVERT DURANT LA FERMETURE» (N.F.) Contact
Si le faisceau du capteur photoélectrique est bloqué pendant que la barrière se ferme,
celle-ci s'arrêtera et inversera sa course pour revenir en position complètement
ouverte.
C2 «FERMÉ DURANT L'OUVERTURE» (N.F.) Contact
Si le faisceau du capteur photoélectrique est bloqué pendant que la barrière s'ouvre,
celle-ci s'arrêtera et inversera sa course pour revenir en position complètement
fermée.
C3 «ARRÊT PARTIEL» (N.F.) Contact
Si le faisceau du capteur photoélectrique est bloqué pendant que la barrière se
déplace, celle-ci s'arrêtera et l'alimentation s'arrête automatiquement (si cette
fonction a été sélectionnée).
C4 “ATTENDRE OBSTACLE” (N.F.) Contact
Si le faisceau du capteur photoélectrique est bloqué pendant que la barrière se
déplace, celle-ci s'arrêtera et lorsque l'obstruction sera enlevée, la barrière
recommencera à bouger dans la même direction.

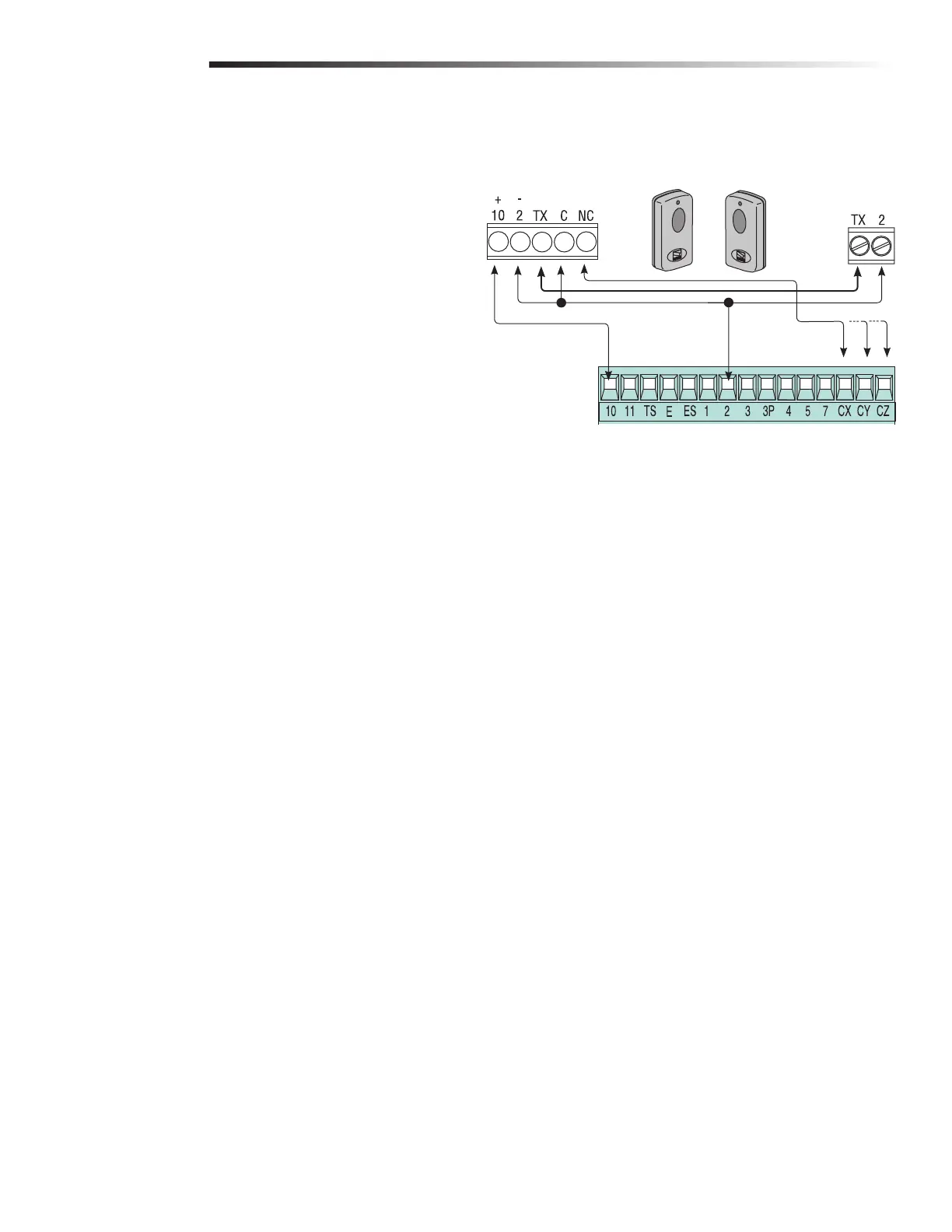

Capteurs photoélectriques DIR10:
RX
TX

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the CAME FERNI and is the answer not in the manual?

CAME FERNI Specifications

General IconGeneral
Max Gate Weight800 kg
Power Supply230 V AC
Motor Power300 W
Operating Temperature-20°C to +55°C
Protection RatingIP54
Duty Cycle30%
Maximum Leaf Weight800 kg
Safety FeaturesObstacle detection
