27
RÉGLAGES
DÉGAGEMENT MANUEL + TEST DES CAPTEURS PHOTOÉLECTRIQUES

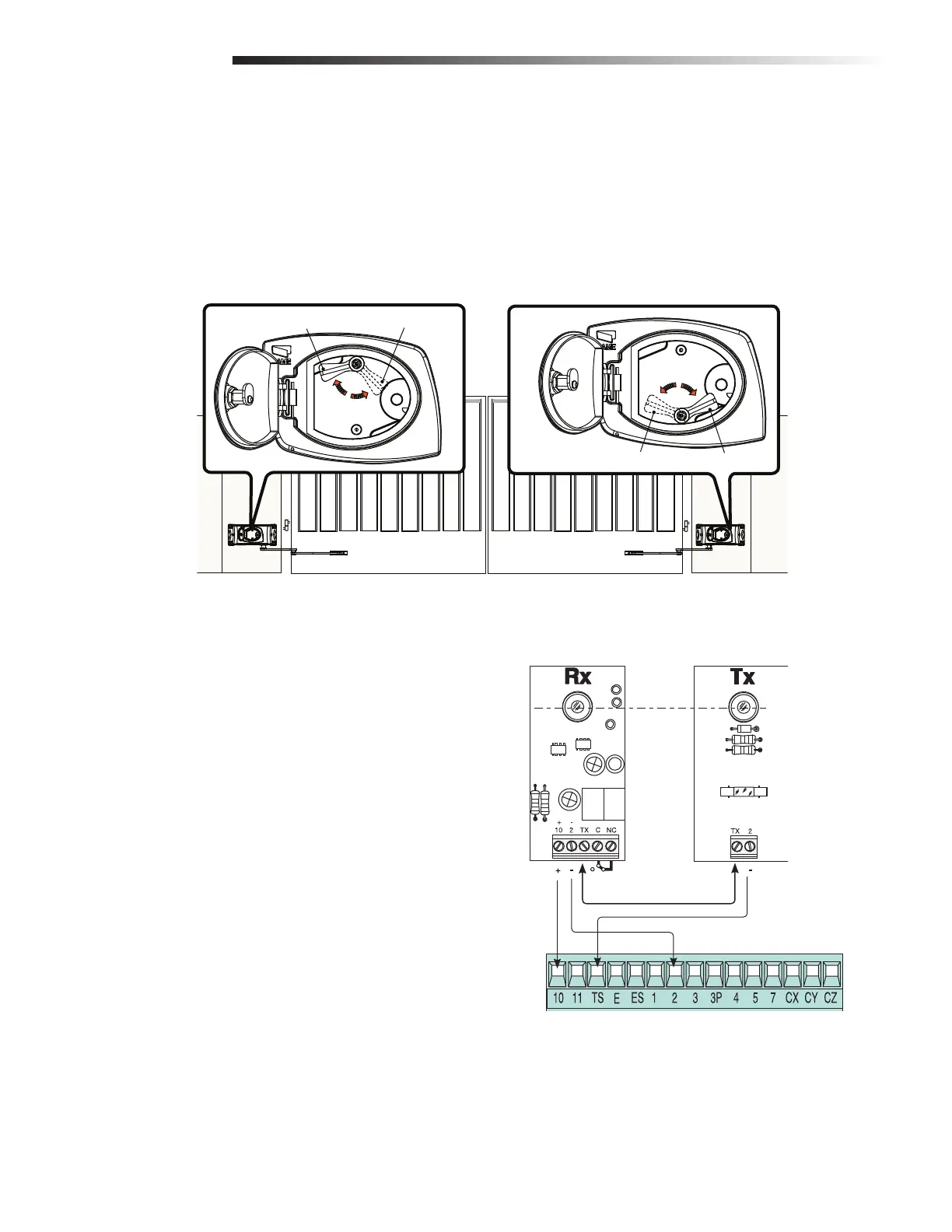

DÉGAGEMENT MANUEL
Le dégagement manuel vous permet d'ouvrir ou de fermer manuellement la
barrière. Les opérations de dégagement manuel doivent être effectuées durant les
procédures d'urgence et lorsque l'alimentation est déconnectée.
Ouvrir la porte avec la clé personnalisée. Pour dégager le moteur à engrenage,
tourner le levier de dégagement complètement dans le sens horaire. Pour verrouiller
le moteur à engrenage, ramener le levier de dégagement à la position originale.
TEST DES CAPTEURS PHOTOÉLECTRIQUES
Lors de chaque commande ouvrir/fermer, la carte électronique vérifie
que les capteurs photoélectriques sont connectés et fonctionnent. Tout
problème rencontré avec les capteurs photoélectriques fera clignoter la
DEL (PROG) sur la carte électronique, ce qui annule toute commande
provenant de la télécommande ou du bouton-poussoir.
1
Connexion électrique pour effectuer le test de sécurité des capteurs photoélectriques:
• Connecter le transmetteur et le récepteur comme montré dans le diagramme.
2
À partir du menu fonctions, sélectionner «Essais de sécurité» et sélectionnez les
entrées CX - CY - CZ pour activer l'essai.
Capteurs photoélectriques DIR10:
Lorsque tous les réglages ont été complétés, attacher le couvercle à
l'actionneur avec les vis fournies.
DÉGAGEMENT
VERROUILLAGE
DÉGAGEMENTVERROUILLAGE
Installation gauche Installation droite
