INSTALLATION
INSTALLER LE CONDUIT ÉLECTRIQUE
Vérifier les codes de construction nationaux et locaux avant l'installation. Les
instructions et illustrations dans ce manuel sont des exemples SEULEMENT. Votre
installation peut varier selon l'espace, les obstructions et les accessoires. L'installateur
a la responsabilité de sélectionner la solution la plus adéquate.
1
Déterminer l'emplacement de l'actionneur et de tout accessoire (Figure 1).
2
Préparer une tranchée et installer la boîte de jonction et les conduits
électriques (Figure 2). REMARQUE: TOUT le câblage d'alimentation et de
contrôle DOIT être acheminé dans un conduit séparé. Le nombre de conduits
dépendra de votre site et des accessoires à installer.
INSTALLER LE CONDUIT ÉLECTRIQUE
• Pour ÉVITER d'endommager les conduites souterraines de gaz, d'alimentation
ou autres services publics, contacter les sociétés de localisations de services
publics souterrains AVANT de creuser plus de 46 cm (18 po) de profondeur .
ATTENTION
ATTENTION
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

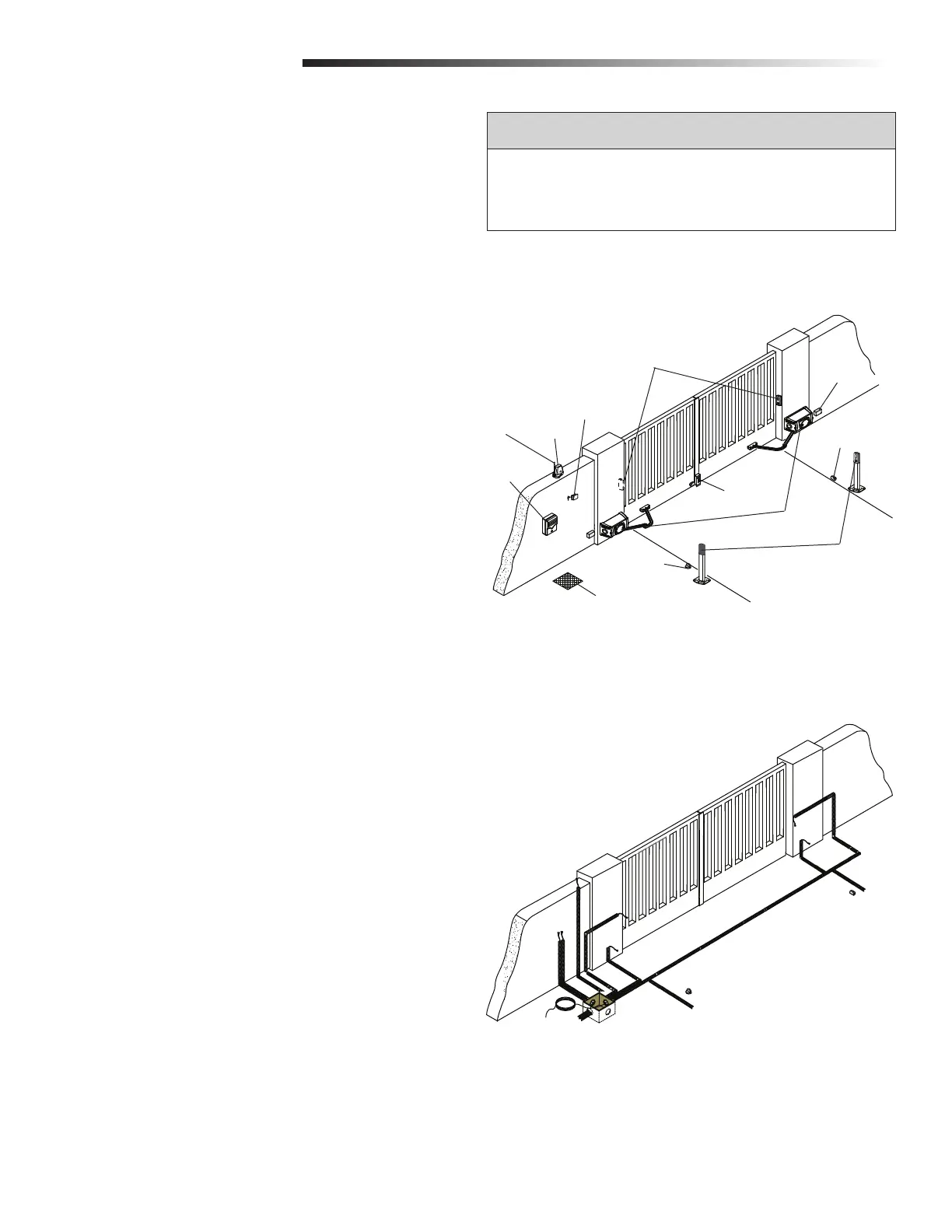

Figure 1
Figure 2
Panneau de
commande
Antenne
Témoin clignotant
Sélecteur à clé
Capteurs photoélectriques
Boîte de jonction
Actionneur
Arrêt mécanique
Arrêt mécanique
Verrouillage électrique
Puits de jonction
Capteurs
photoélectriques

CAME FERNI Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Power	300 W
Operating Temperature	-20°C to +55°C
Protection Rating	IP54
Duty Cycle	30%
Maximum Leaf Weight	800 kg
Safety Features	Obstacle detection
