CAME FERNI User Manual

14
DÉGAGEMENT
VERROUILLAGE
DÉGAGEMENTVERROUILLAGE
INSTALLATION
FIXER LE COUVERCLE
FIXER LE COUVERCLE
1

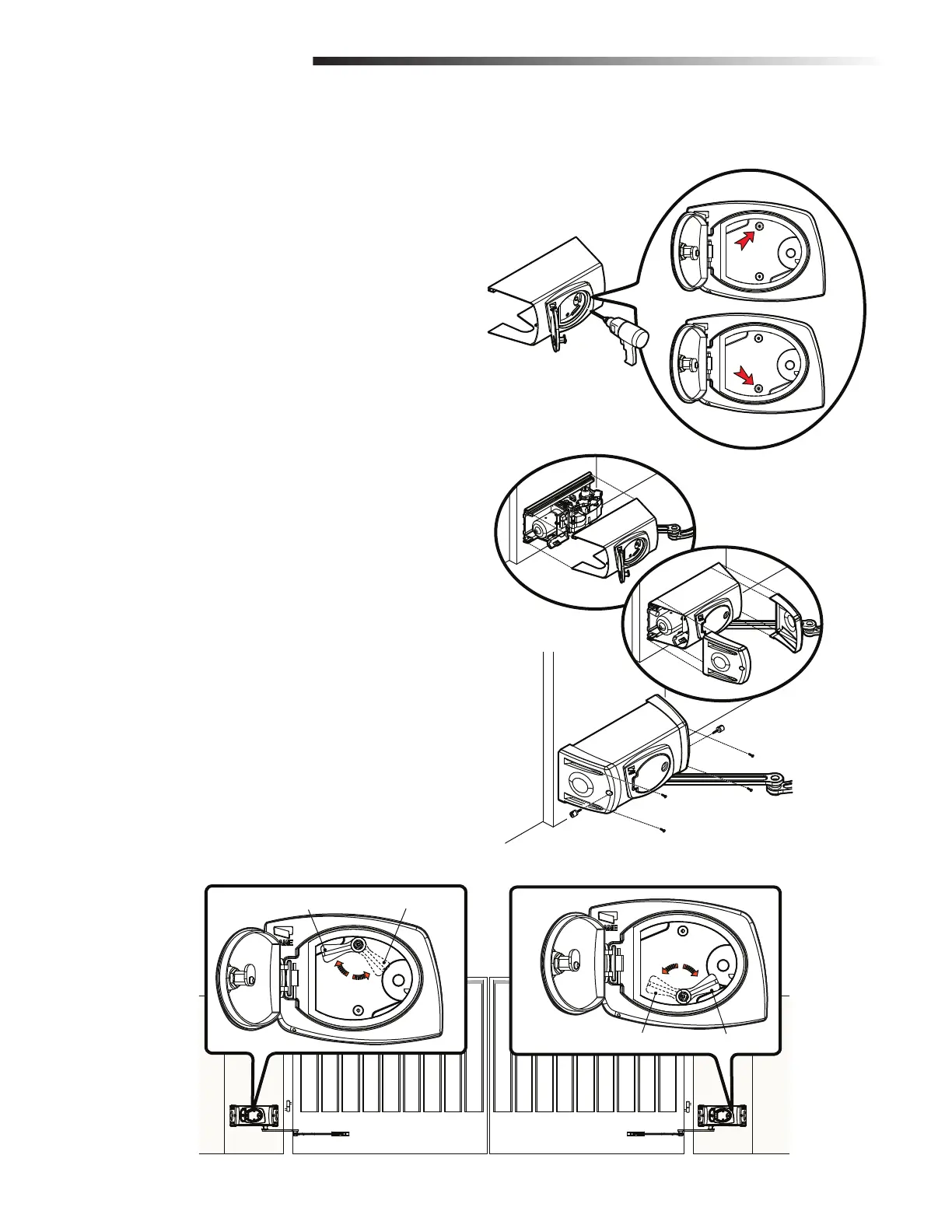

Percer un trou dans le couvercle pour le levier de dégagement manuel comme
montré (Figure 1). Retirer le levier de dégagement manuel de l'arbre de
dégagement sur le moteur à engrenage.
REMARQUE : Utilisez un foret de 1/2 de po (1,27 cm).
2
Insérer le couvercle sur le support de pilier (Figure 2).
3
Fixer les deux couvercles de côté sur le couvercle principal (Figure 2).
4
Réattacher le levier de dégagement manuel à l'arbre de dégagement.
5
Engager l'actionneur en tournant le levier de dégagement dans le sens
antihoraire (Figure 3).
Figure 1
Figure 2
Figure 3
Installation gauche Installation droite
Moteur à engrenage gauche
Moteur à engrenage droit

CAME FERNI Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Power	300 W
Operating Temperature	-20°C to +55°C
Protection Rating	IP54
Duty Cycle	30%
Maximum Leaf Weight	800 kg
Safety Features	Obstacle detection
