CAME FERNI User Manual

15
INSTALLATION
MONTAGE DU PANNEAU DE COMMANDE
Le panneau de commande DOIT être monté à moins de 5 pieds (1,52 m) de
l'actionneur de barrière.
1

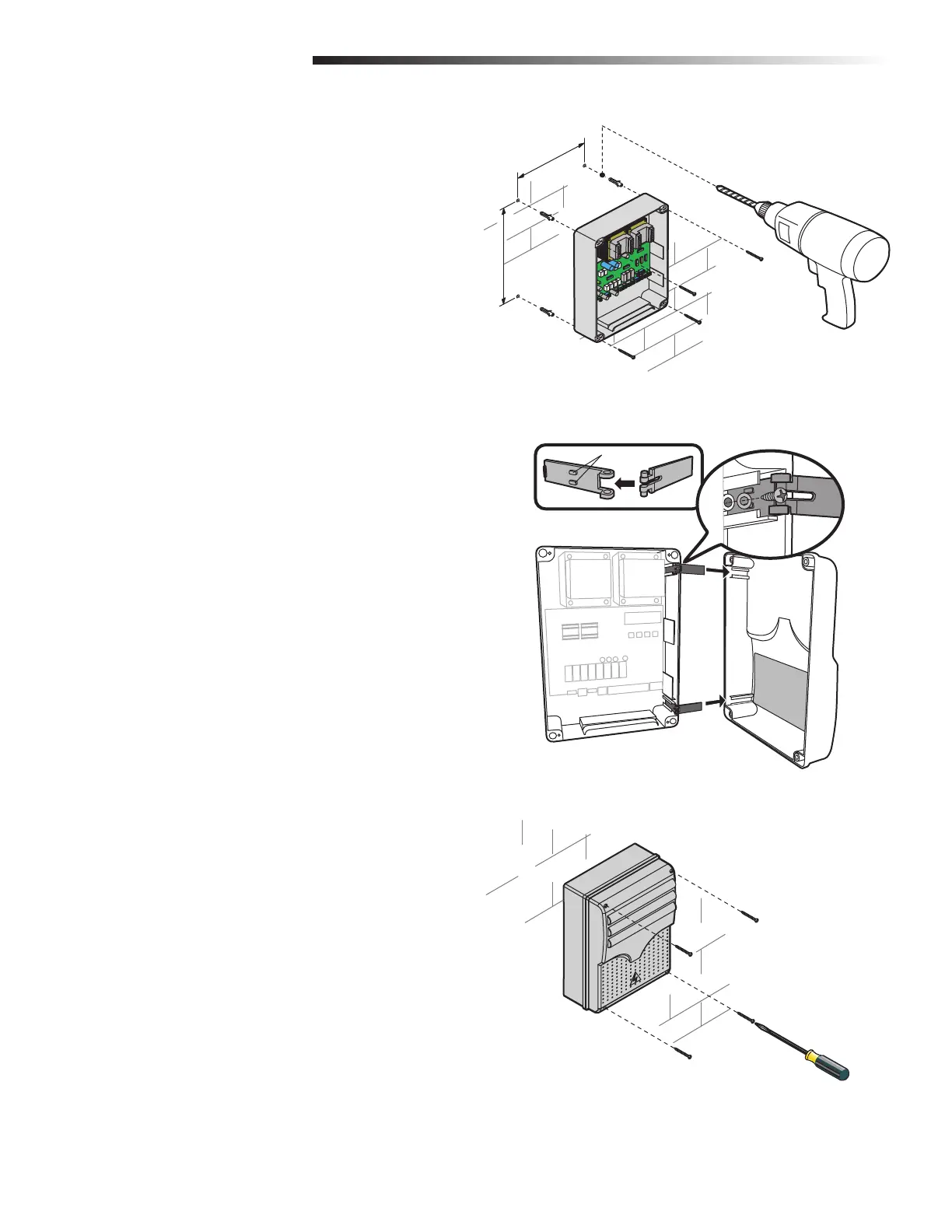

Fixer le panneau de commande à la surface de montage avec les boulons
cruciformes Phillips dans une zone protégée (Figure 1).
2
Assembler les charnières de plastique (Figure 2A).
3
Insérer la charnière avec les onglets dans la fente le long du côté du panneau
de commande (sur la gauche ou la droite à votre choix).
4
Fixer les charnières avec les rondelles et les vis (Figure 2B). Il devrait y avoir
deux charnières de chaque côté.
5
Insérer l'autre moitié de la charnière dans les fentes du couvercle.
6
Lorsque les réglages et la programmations sont complets, fixer le couvercle à
l'aide des vis fournies (Figure 3).
MONTAGE DU PANNEAU DE COMMANDE
11.6
”
8.4”
charnière
Figure 1
Figure 2A
Figure 3
Figure 2B

CAME FERNI Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Power	300 W
Operating Temperature	-20°C to +55°C
Protection Rating	IP54
Duty Cycle	30%
Maximum Leaf Weight	800 kg
Safety Features	Obstacle detection
