6
3 16 15 14
4 20 21 22
92
8
11
12
17
10
18
19
Pos. Cod. Descrizione Description
1 307271 Base meccanismo di trascinamento Wire feed mechanism base
2 437075 Dispositivo di pressione rulli Pressure device
3 356963 Complessivo leva di pressione sinistra Pressure arm left complete
4 356964 Complessivo leva di pressione destra Pressure arm right complete
5 449038 Perno fissaggio ingranaggio Axle to geared adapter
6 435070 Complessivo ingranaggio Geared adpter complete
7 Tab. A Rullo inferiore Ø37mm Feed roll Ø37mm
8 487805 Vite di fissaggio ingranaggio Fixing screw gear
9 441210 Molla di pressione Pressure spring
10 487897 Perno per meccanismo 4R Axle shaft for 4R mechanism
11 424042 Rondella anteriore 8x20x0,5mm 8x20x0,5mm Front spacer
12 458902 Rullo superiore Ø30mm Pressure roll Ø30mm
13 424051 Distanziale posteriore Rear spacer
14 676510 Spina elastica Pin pressure device
15 435294 Inserto in ottone M5 Brass insert M5
16 423135 Dado ad incasso M5 4 Cornered nut M5
17 487808 Vite di fissaggio M4x8mm Fixing screw M4x8mm
18 441207 Molla per leva di pressione Spring pressure arm
19 434275 Guida filo entrata Inlet wire guide
20 612083 Dado M6 Nut M6
21 435065 Ingranaggio principale Main gear
22 487807 Vite di fissaggio ingranaggio principale Fixing screw main gear
23 690398 Vite di fissaggio M5x10mm Fixing screw M5x10mm
2050H944
IT

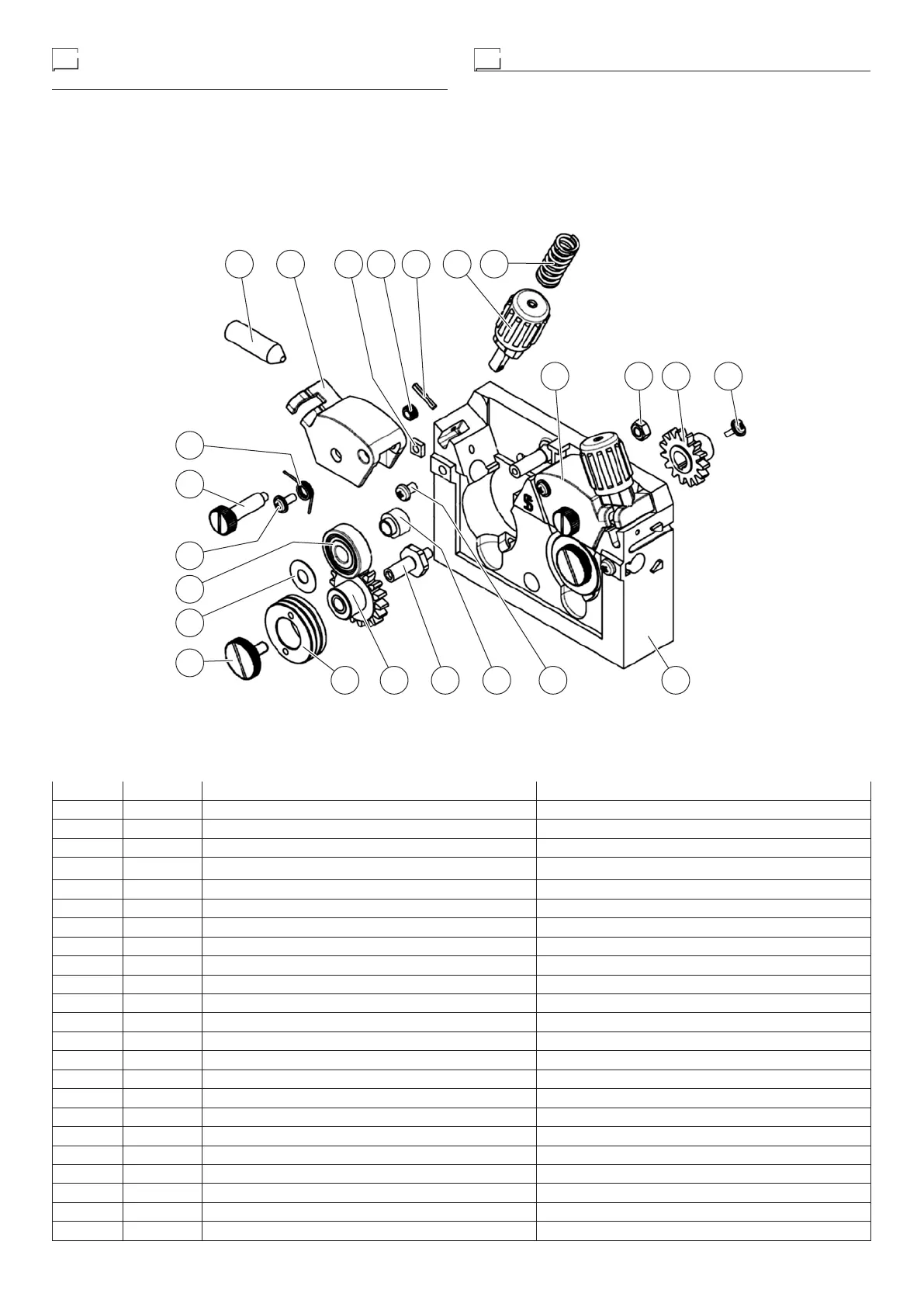

Complessivo meccanismo di
trascinamento a 4 rulli
EN
Complete entrainment mechanism with 4 rolls
