Chamberlain CAPXL - Présentation de la Carte de la Porte

6
PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION
PORTE 1 PORTE 2
PORTE1 PORTE2
ENTRÉE WIEGAND
RELAIS
PRIMAIRE
RELAIS
AUXILIAIRE
SORTIE
WIEGAND
ENTRÉE WIEGAND
DEMANDE
DE SORTIE
PORTE3 PORTE4
ENTRÉE WIEGAND
RELAIS
PRIMAIRE
RELAIS
AUXILIAIRE
RELAIS
PRIMAIRE
RELAIS
AUXILIAIRE
ENTRÉE WIEGAND
ÉTAT
ÉTAT
ÉTAT
ÉTAT
NON UTILISÉ
DEMANDE
DE SORTIE
DEMANDE
DE SORTIE
RELAIS
PRIMAIRE
RELAIS
AUXILIAIRE
DEMANDE
DE SORTIE

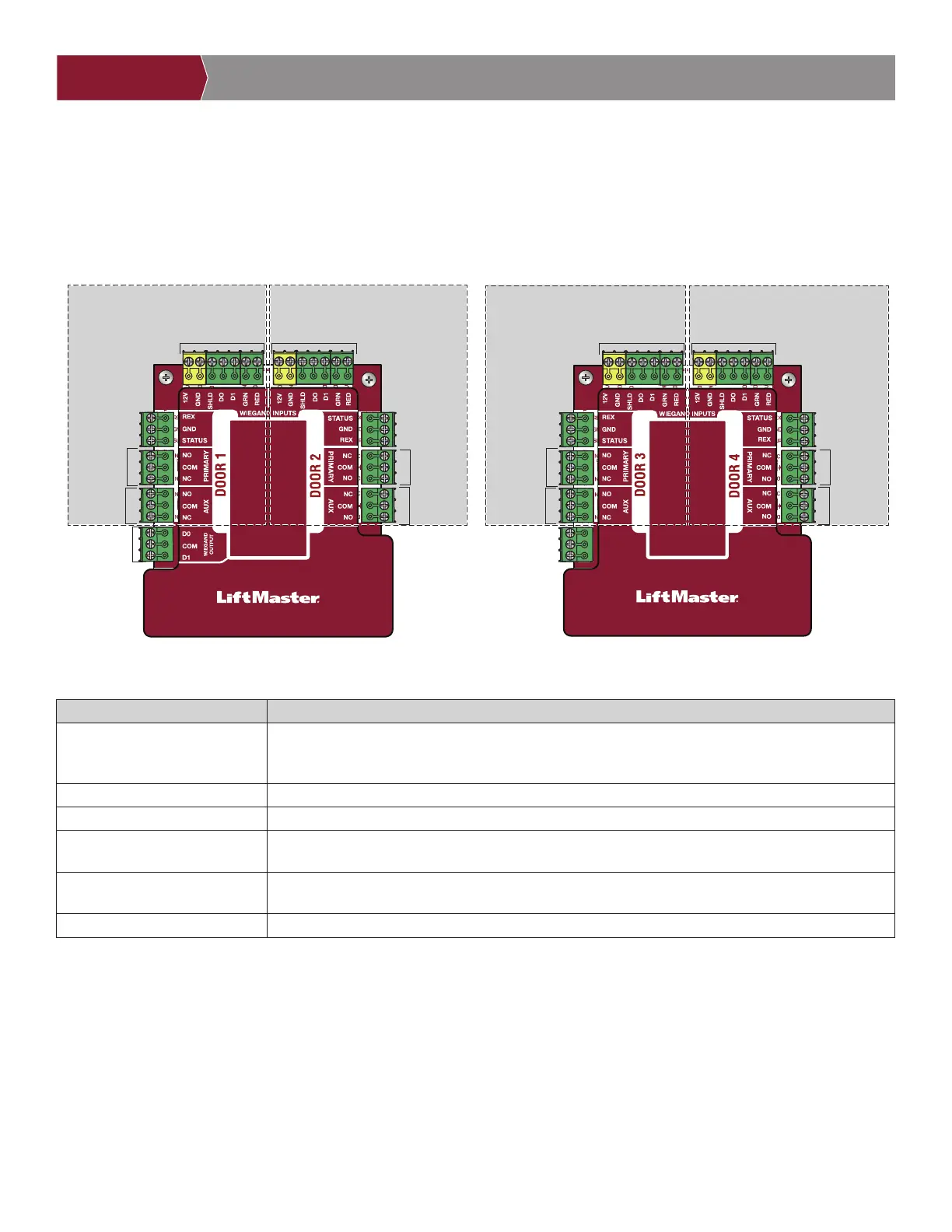

Présentation de la carte de la porte
Le CAPXL / CAPXLV a une combinaison d’entrées/sorties d’accès sur les cartes de portes qui fonctionnent en conjonction
pour commander jusqu’à 4points d’accès.
ENTRÉE/SORTIE UTILISÉ POUR
ENTRÉE WIEGAND Lecteurs de proximité, claviers ASCII, lecteurs RDID émettant 26bits, *30bits, *32bits Mifare
*et*37bits. (Alimentation de 12V c.c. pour lecteurs uniquement. Ne pas utiliser avec des
dispositifs d’alimentation externe)
DEMANDE DE SORTIE Boucles de détection de sortie libre externes, boutons-poussoirs et capteurs de proximité
État Capteurs de porte, actionneurs de barrière supervisés et câble en aval
RELAIS PRIMAIRE Capteur de porte fermée, capteur de barrière fermée, actionneurs de barrière supervisés en aval ou
non supervisés, barres antipanique et serrures électromagnétiques.
RELAIS AUXILIAIRE Actionneur de barrière, barres antipanique, shunt d’alarme, serrures électromagnétiques et éclairage
(pour commande uniquement - l’alimentation doit être fournie par une source externe
Sortie Wiegand Activité d’accès accordé de 26bits pour intégration aux systèmes de tierce partie
*REMARQUE: Seul le protocole Wiegand de 26bits est compatible avec les installations UL.
