Chamberlain CAPXL - Lector de Tarjeta

21

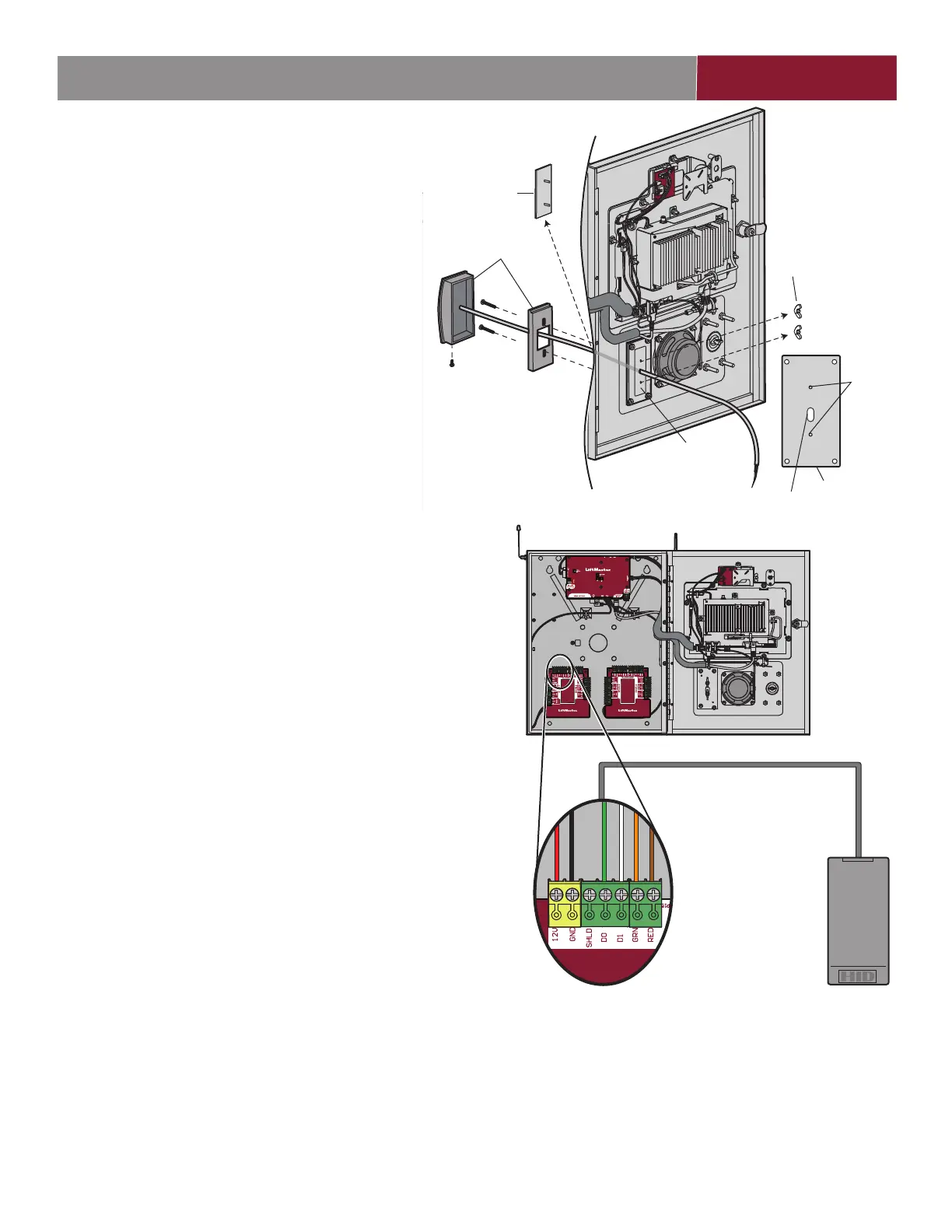

Lector
Cubierta
del lector
Tuercas
de mariposa
Placa de montaje
Lector de tarjeta
El CAPXL/CAPXLV está diseñado específi camente para el
montaje del lector LMMC-MINI sobre la placa frontal.
1. Desconecte la alimentación del CAPXL/CAPXLV.
2. Retire y deseche las tuercas de mariposa y la cubierta
del lector del CAPXL/CAPXLV.
3. Instale el lector y fíjelo con los tornillos.
4. Coloque silicona alrededor del orifi cio del cable.
5. El lector se puede conectar a cualquiera de las 4
entradas Wiegand en las tarjetas de control de la puerta.
6. Desconecte la alimentación del CAPXL/CAPXLV.
7. Para ver la programación consulte los myQ
®
Business™.
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN
ON
WIEGAND
INPUT
El lector está cableado a la
ENTRADA WIEGAND
NOTA: La longitud de los cables del
lector sin blindaje debe ser la mínima
posible para evitar el ruido eléctrico.
Use un cable AWG 18 a 22
LECTOR
marrón anaranjado
blanco verde negro
rojo
