Chamberlain CAPXL - Schéma de Câblage

26
ON
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10
9
10
Carte
d’alimentation/internet
CARTE DE PORTE CARTE DE PORTE
CARTE DU
CAPTEUR
HAUT-PARLEUR
jaune
blanc
vert
noir
jaune
blanc
vert
noir
noir
rouge
mauve
blanc
rouge
blanc
noir
blanc
mauve
vert
bleu
jaune
orange
rouge
rouge
bleu
orange
1 - Rouge
2 - Orange
3 - Jaune
4 - Bleu
5 - Vert
6 - Mauve
7 - Inutilisé
8 - Blanc
9 - Noir
10 - Inutilisé
1 - Rouge
2 - Orange
3 - Jaune
4 - Vert
5 - Bleu
6 - Mauve
7 - Inutilisé
8 - Blanc
9 - Noir
10 - Inutilisé
MICROPHONE
noir rouge
noir
blanc
INTERRUPTEUR DE SERRURE
POUR SERVICE DES POSTES
Antenne
Wi-Fi
®
ANTENNE RADIO
rouge blanc vert noir

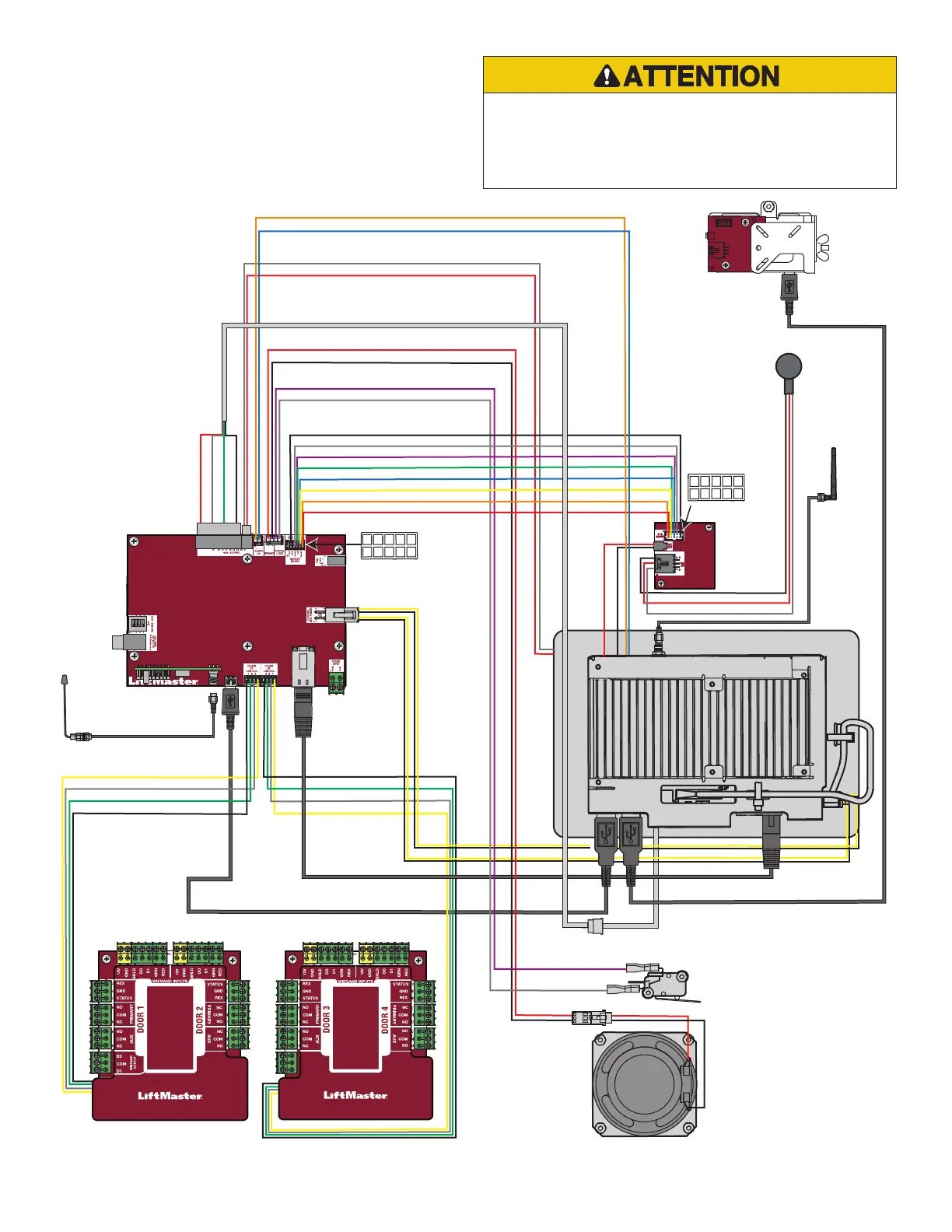

Schéma de câblage
Non responsable des conflits entre l’information indiquée dans
le schéma de câblage et les exigences des codes du bâtiment
de votre région. Cette information est fournie UNIQUEMENT à
titre de suggestion. Consulter les codes de votre région AVANT
l’installation.
