Chamberlain CAPXL - Sortie Wiegand

23

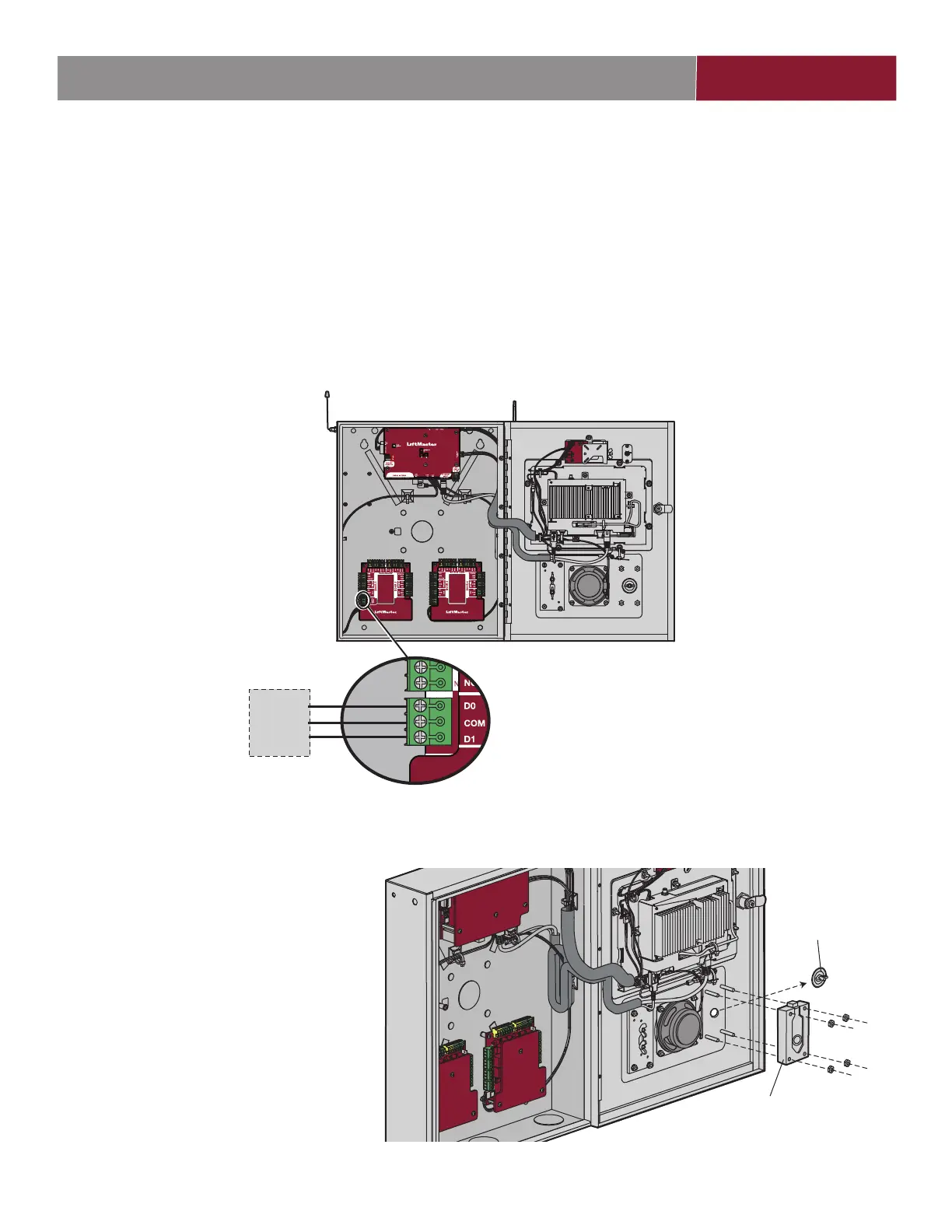

Sortie Wiegand
ON
PORTE1
Entrée Wiegand de système
d’accès de tierce partie
Données-0
Masse
Données 1
Déconnecter l’alimentation AVANT d’effectuer toute connexion électrique. Le CAPXL / CAPXLV offre une sortie Wiegand capable d’une
transmission de 26bits des données suivantes:
• Appel réussi avec accès accordé par le résident. Le CAPXL / CAPXLV fournira un code
®
d’installation myQ Business™ précisé suivi
du code de répertoire du résident ayant accordé l’accès.
et/ou
• Accès réussi par code d’entrée. Le CAPXL / CAPXLV fournira un code
®
d’installation myQ Business™ précisé suivi du code d’entrée
réussi.
ET/OU
• Accès réussi avec identifi ant Wiegand. Le CAPXL / CAPXLV transmet le code à identifi ant et l’ID de l’installation.
PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION
Verrou postal
1. Enlever l’écrou à oreilles et le bouchon. Jeter
l’écrou à oreilles et le bouchon.
2. Enlever les 4écrous de montage des
goujons.
3. Installer la serrure pour service postal avec
les 4écrous de l’étape3.
4. Couper le serre-fi ls installé en usine de
l’interrupteur de serrure pour service des
postes.
5. L’interrupteur de serrure pour service des
postes est câblé en usine.
Verrou postal
Écrou à oreilles
et bouchon
