Descripción general del CAPXL/CAPXLV
CAPXL/CAPXLV son soluciones de control de acceso basadas en la nube para comunidades residenciales. CAPXLV incluye una cámara
de video integrada que permite funciones de video avanzadas.

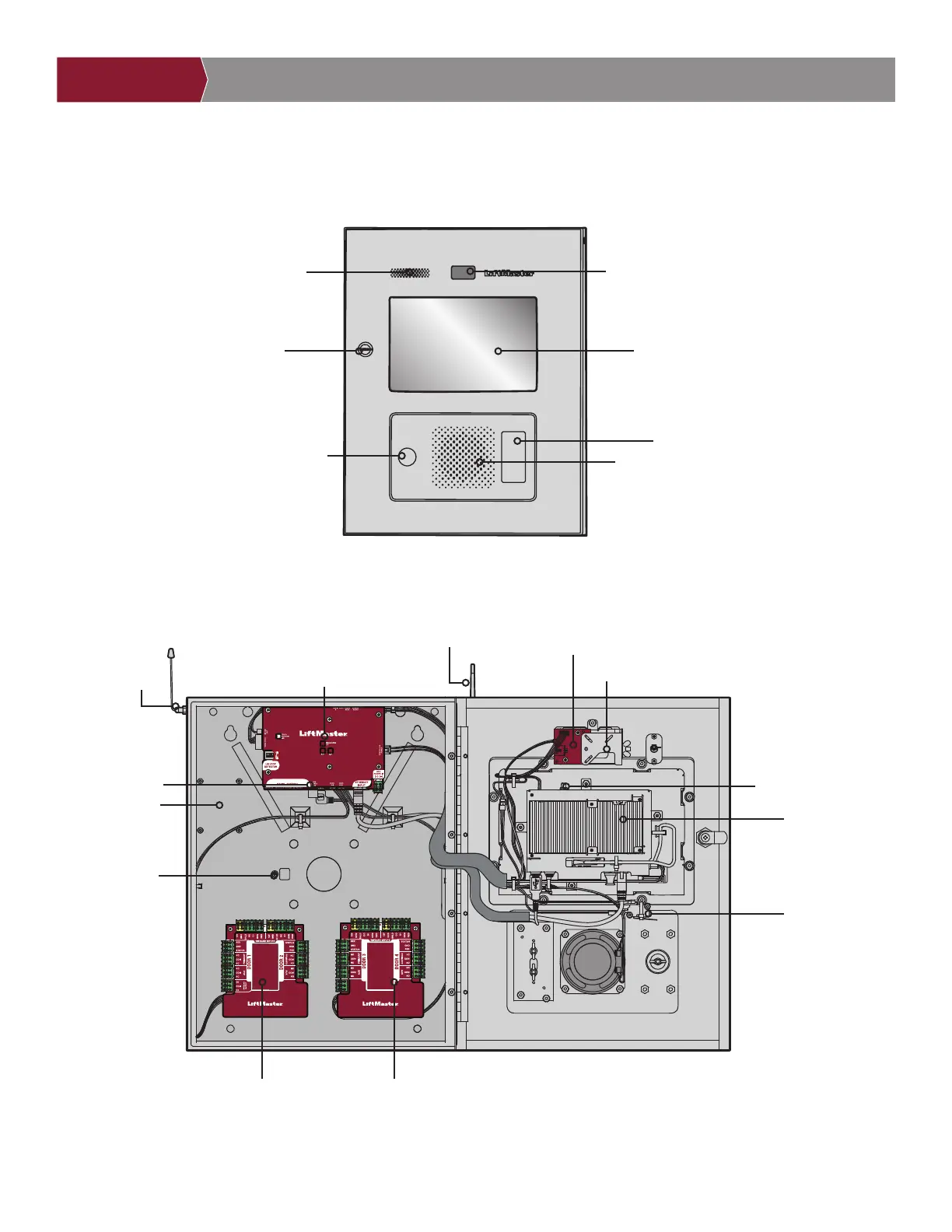

ON
TARJETA DE INTERNET/ALIMENTACIÓN
TARJETA DEL SENSOR
TABLERO DE
CONTROL
TARJETA DE PUERTA 1
(Puertas 1 y 2)
UBICACIÓN DE
MONTAJE DE LA
TARJETA DEL
DETECTOR DE BUCLE
Video cámara integrada (CAPXL/CAPXLV)
ANTENA DE RADIO
Security+ 2.0
®
ANTENA DE Wi-Fi
®
INTERRUPTOR
DEL BLOQUEO
POSTAL
PANTALLA (TÁCTIL)
ALTAVOZ
BLOQUEO
UBICACIÓN DEL
BLOQUEO POSTAL
UBICACIÓN DEL LECTOR DE PROXIMIDAD
VENTANA DE LA CÁMARA
MICRÓFONO
CONEXIÓN DE LA
ANTENA DE RADIO
CONEXIÓN DE LA
ANTENA DE Wi-Fi
®
TARJETA DE PUERTA 2
(Puertas 3 y 4)
UBICACIÓN DE LA
CONEXIÓN A TIERRA
NOTA: Instale la cámara
de LiftMaster únicamente.
Ninguna otra cámara
será compatible.
