Fonction d’appel automatique
Déconnecter l’alimentation AVANT d’effectuer toute connexion électrique. La carte de
boucle de détection (modèle LPEXP, non fournie) combinée à la LOOPDETLM, fournit une
fonctionnalité d’appel automatique accessible par le réglage de l’interrupteur auxiliaire. La
carte LPEXP et la boucle LOOPDETLM peuvent être achetées ensemble comme trousse
(LPEXPKIT). Lorsque la boucle détecte un véhicule, le numéro programmé dans le champ
«Appel rapide» (Quick call) dans myQ
®
Business™ est automatiquement composé.

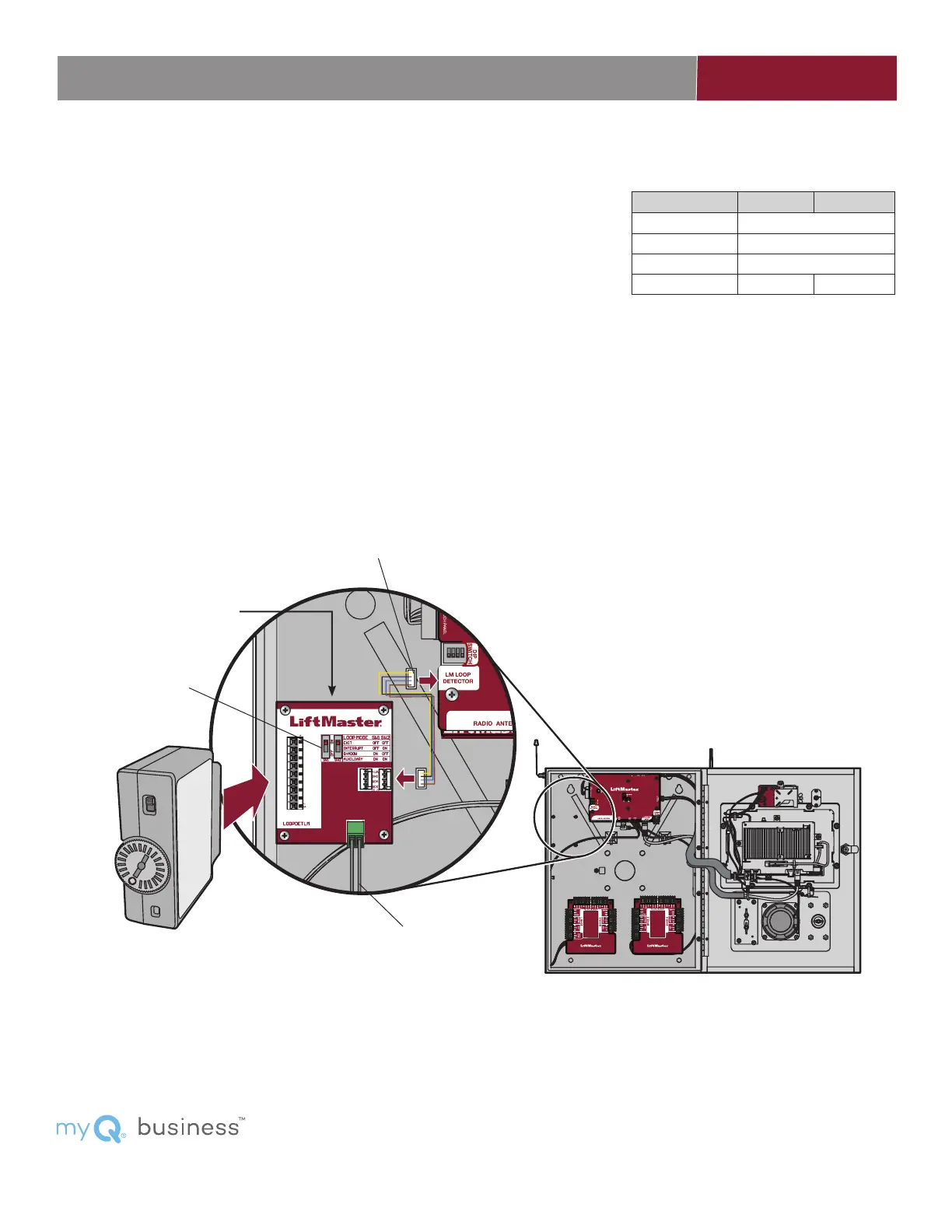

1. Fixer la carte de boucle de détection (modèle LPEXP) aux douilles autosertissables
dans le CAPXL / CAPXLV avec les vis fournies.
2. Connecter le faisceau de câbles de la carte de boucle de détection à la carte
d’alimentation/internet.
3. Connecter les fi ls de boucle à l’entrée sur la carte de boucle de détection.
4. Brancher la boucle de détection (modèle LOOPDETLM).
5. Régler les deux interrupteurs sur la carte de boucle de détection à ON (réglage
auxiliaire).
6. Activer l’entrée de la boucle dans l’écran Admin principal du CAPXL / CAPXLV
(basculer le commutateur DIP no1).
REMARQUE: Carte de boucle de détection non évaluée par l’UL.
ON
ON
BOUCLE DE DÉTECTION
ENFICHABLE modèle
LOOPDETLM
Faisceau de fi ls
Câble de boucle
de détection
MODE DE BOUCLE SW1 SW2
SORTIE Non pris en charge
INTERRUPTION Non pris en charge
PASSAGE Non pris en charge
AUXILIAIRE ON (MARCHE) ON (MARCHE)
Interrupteurs
Carte de boucle de détection
Pour la programmation myQ
®
Business,™ aller à www.myqbusiness.com.
