Installation des antennes
3
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION
L’antenne radio Security+ 2.0
®
et les antennes Wi-Fi
®
doivent avoir une distance minimale entre elles de 20 cm (8po).
Installer les antennes sur les côtés opposés du CAPXL / CAPXLV. Les trousses de câble d’antenne en option sont offertes
pour le montage des antennes à distance (consulter les accessoires).
Commande de porte sans fil Security+2.0
®
L’antenne radio (s’il y a lieu)
Utilisé avec LiftMaster Passport Security+ 2.0
®
Et la communication sans fi l avec les actionneurs de barrière LiftMaster
2016 conformes à l’UL325.

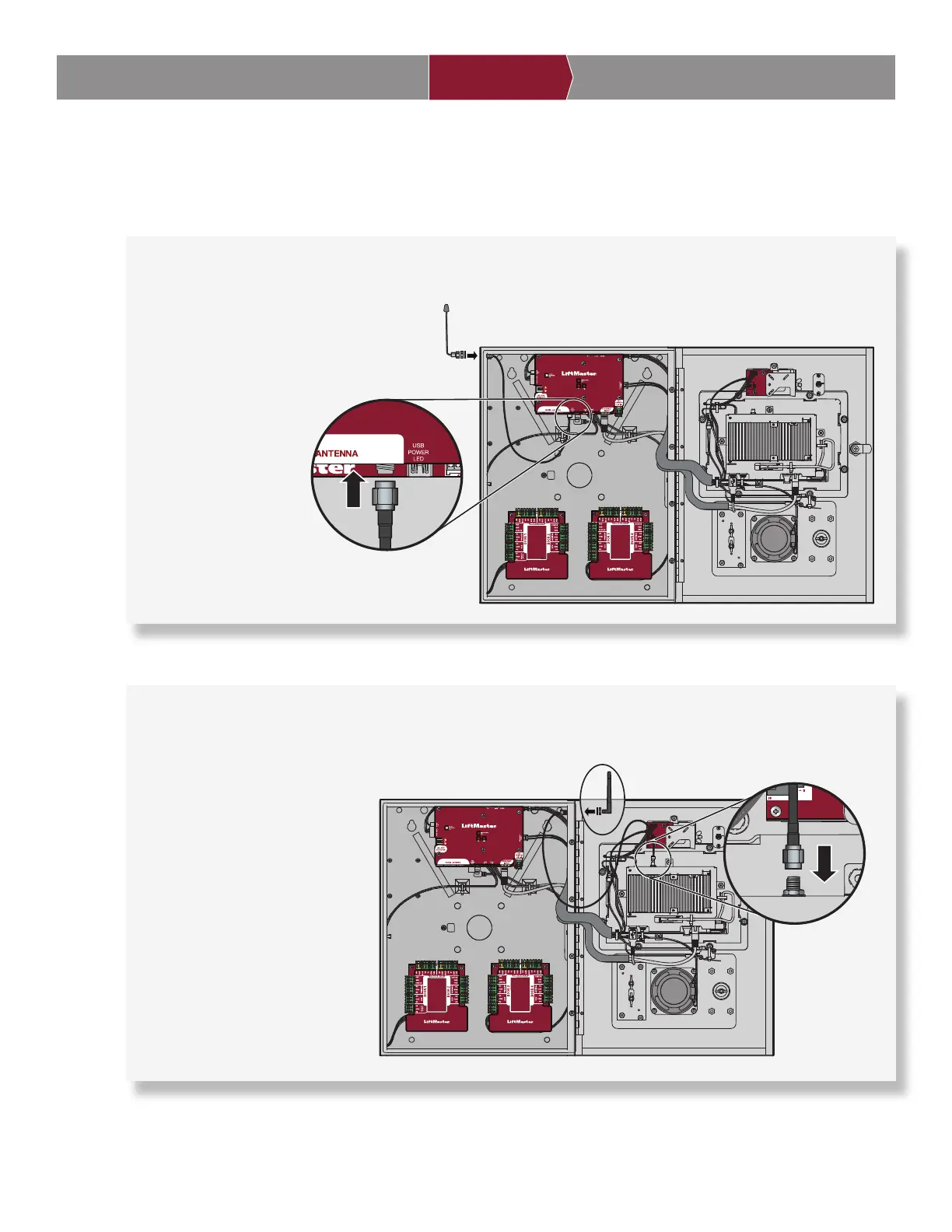

1. Enlever l’entrée
défonçable de 3/8po
sur le côté ou à l’arrière
du CAPXL / CAPXLV.
2. Fixer l’antenne radio à
l’entrée défonçable sur
le CAPXL / CAPXLV.
3. Connecter le câble de
l’antenne radio à la
carte d’alimentation/
internet, comme
montré.
réseau
®
Antenne (s’il y a lieu)
Utilisée pour l’internet Wi-Fi
®
.
1. Enlever l’entrée défonçable
de 1/4po sur le côté ou à
l’arrière du module.
2. Fixer l’antenne Wi-Fi
®
à
l’entrée défonçable désirée
sur le CAPXL / CAPXLV avec
le joint, la rondelle et l’écrou
fournis.
3. Connecter
®
le câble de
l’antenne Wi-Fi à la carte
logique, comme montré.
ON
Commande de porte sans fi l Security+2.0
®
Antenne radio
Carte d’alimentation/
Internet
ON
réseau
®
Antenne
Carte logique
