Conecte Internet
El CAPXL/CAPXLV puede conectarse a Internet mediante una conexión cableada o Wi-Fi
®
(conexión inalámbrica). Vea la página10 para conocer los requisitos de Internet. Asegúrese de
estar en Modo Administrador antes de conectarse a Internet. Si no está en Modo Administrador,
cambie el interruptor DIP N.° 1 a la posición Encendido en la tarjeta de Internet/alimentación,
presione la pestaña de Red en la pantalla CAPXL/CAPXLV y presione el botón “Cambiar
confi guración de red”. Siga las instrucciones de acuerdo a su aplicación.
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN
En la pantalla, seleccione cada pestaña en el Modo Administrador para
validar la confi guración (red, entradas, salidas, etc.). Una vez que haya
validado la confi guración, salga del Modo Administrador.
Validar confi guración
2
OPCIÓN 1 Conexión de cableado
El puerto de la Red de Área Local (LAN) es una interfaz Ethernet 10/100/1000 con un conector RJ45 para conectar el CAPXL/CAPXLV
a un concentrador, interruptor o router para tener conectividad a Internet. Use un cable recto (es decir, no cruzado) Cat5, Cat5e o Cat6
para realizar la conexión a un concentrador, interruptor o router local. En este manual, este tipo de cable se denomina cable Ethernet.
1. Abra el núcleo de ferrita.
2. Enrolle el cable Ethernet de entrada una vez, creando un bucle lo sufi cientemente
grande para que encaje en el largo del núcleo de ferrita. Coloque el bucle del cable
cerca del orifi cio ciego eléctrico previsto.
3. Coloque la sección enrollada del cable Ethernet de entrada
sobre un lado del núcleo de ferrita abierto.
4. Cierre el núcleo de ferrita de manera segura y enchufe el cable
Ethernet de entrada en la tarjeta de Internet/alimentación.
5. Conecte un cable Ethernet desde el concentrador, interruptor
o router al puerto LAN en la tarjeta de Internet/alimentación.
Cuando se realiza la conexión de manera adecuada, los LED
verde y ámbar en el puerto Ethernet de la tarjeta de control
se encienden/parpadean (la tarjeta de control está ubicada en
la parte trasera de la pantalla del CAPXL/CAPXLV). Si el LED
verde no se enciende, revise las conexiones en el CAPXL/
CAPXLV y el concentrador Ethernet.
6. En la pantalla, seleccione Red cableada si desea una
confi guración dinámica (DHCP) o seleccione Confi guración
manual para una dirección de IP estática.
OPCIÓN 2
Conexión a través de Wi-Fi
®
(conexión inalámbrica)
1. En la pantalla, seleccione red de Wi-Fi
®
.
2. Seleccione la red que usará el CAPXL/CAPXLV.
3. Ingrese la contraseña de la red.
4. Seleccione “Login” (Iniciar sesión)
Otras consideraciones de compatibilidad:
• Al comprobar la potencia de la señal en modo de administrador del CAPXL/CAPXLV, recomendamos por lo menos dos barras.
• Si no tiene dos barras, reubique el router o la antena, o use el accesorio WFAEXT (juego de extensión de antena de Wi-Fi
®
de 4.6 m
[15 pies]) para mover la antena del CAPXL/CAPXLV más arriba o a una ubicación donde detecte dos o más barras de señal.
• Si usa una herramienta o aplicación de intensidad de señal Wi-Fi
®
, debe garantizarse una conexión con una intensidad de señal de
por lo menos -65DBM (los números más cercanos a cero son los de intensidad más fuerte) en el CAPXL/CAPXLV para asegurar una
conexión aceptable a la red local.
• Las SSID de red ocultas no son compatibles. La red debe poder seleccionarse desde la pantalla del CAPXL/CAPXLV.
• Las redes de Wi-Fi que requieren autenticación secundaria no son compatibles (p. ej., Wi-Fi de hoteles y aeropuertos).
ON

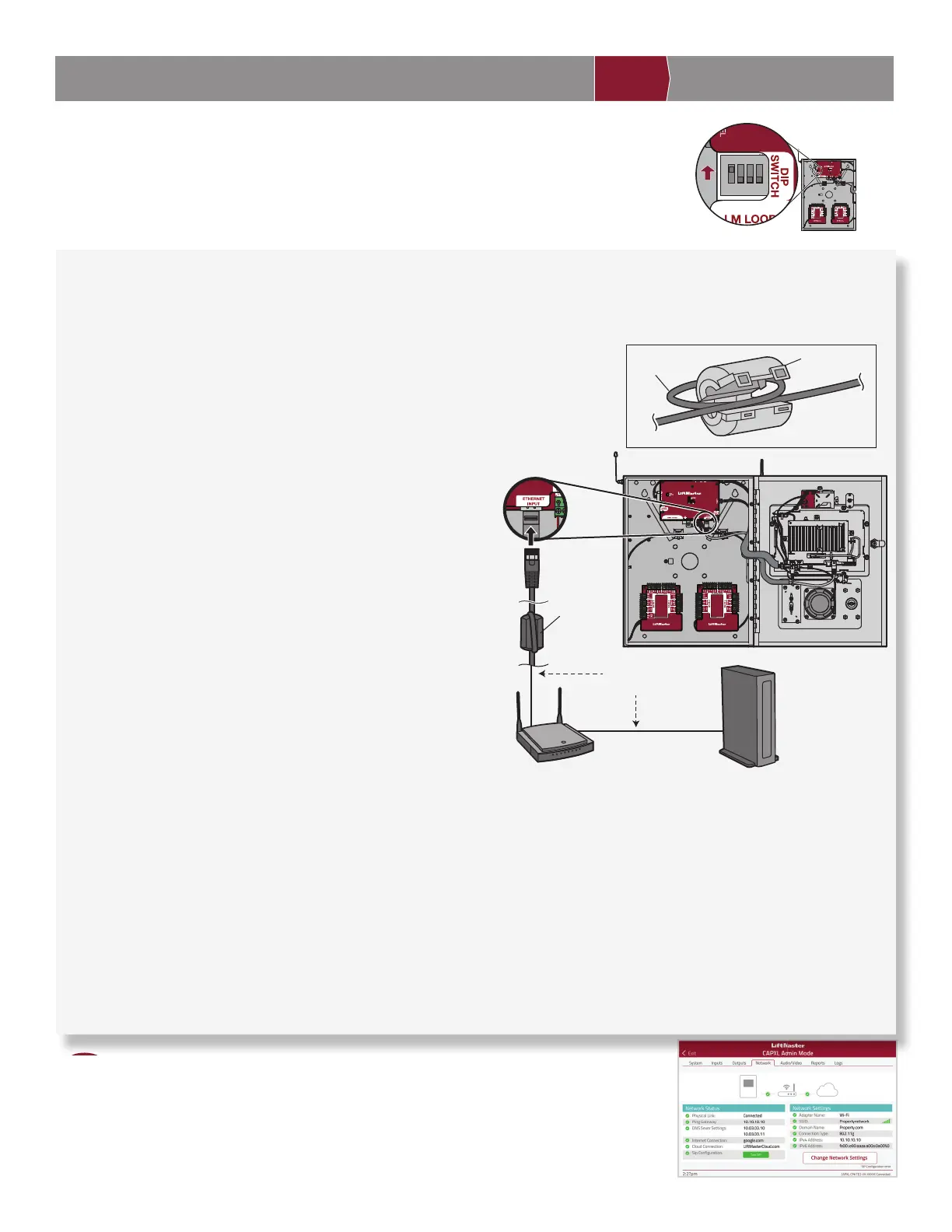

LAN en la Tarjeta de
Internet/alimentación
Núcleo de ferrita
Módem
Router/Interruptor
Cable Ethernet
(99.1 m [325 pies] máximo)
ON
Interruptor DIP N.° 1
en la tarjeta de Internet/
alimentación
Núcleo
de ferrita
Cable Ethernet
de entrada
