Instalar las antenas
3
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN
La antena de radio Security+ 2.0 y las antenas de Wi-Fi deben tener una separación de 20 cm (8 pulgadas) como mínimo.
Instale las antenas en lados opuestos del CAPXL/CAPXLV. Para el montaje de antena remota están disponibles los juegos de
cable de antena opcionales (consulte la sección de Accesorios).

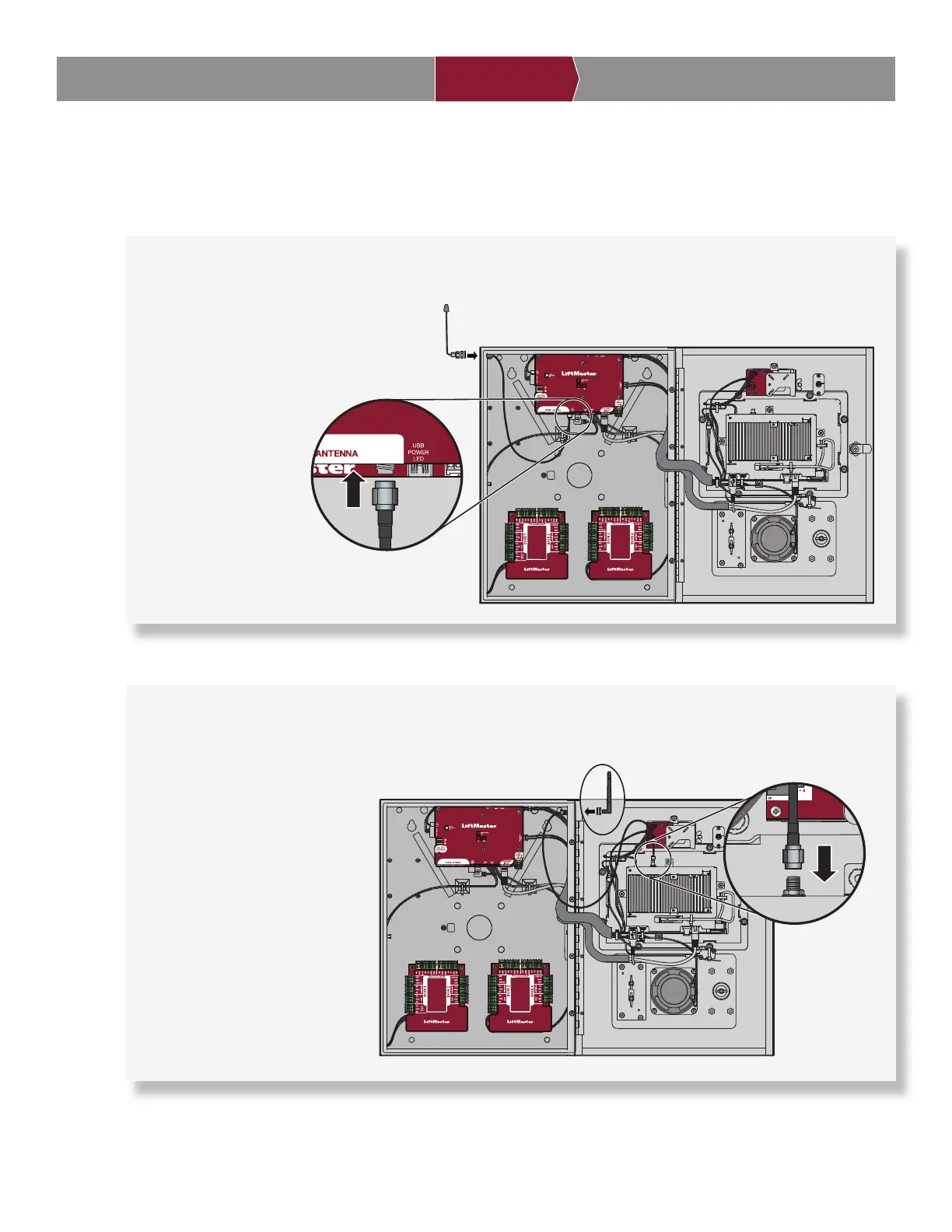

Antena de radio Security+ 2.0
®
(si corresponde)
Se usa con operadores de portón LiftMaster Passport Security+ 2.0 que cumplen las normas UL 325 2016 y tienen
comunicación inalámbrica.
1. Retire el troquel de
3/8” en la parte lateral
o posterior del CAPXL/
CAPXLV.
2. Fije la antena de radio
al troquel deseado en
el CAPXL/CAPXLV.
3. Conecte el cable de
la antena de radio a
la tarjeta de Internet/
alimentación tal como
se muestra.
Antena de Wi-Fi
®
(si corresponde)
Se usa para Internet Wi-Fi
®
.
1. Retire el orifi cio ciego de 1/4”
en la parte lateral o posterior
del módulo.
2. Fije la antena de Wi-Fi
®
al
troquel deseado en el CAPXL/
CAPXLV con la junta, la
arandela y la tuerca que se
suministran.
3. Conecte el cable de la antena
de Wi-Fi
®
a la tarjeta de
control tal como se muestra.
ON
Antena de radio Security+ 2.0
®
Tarjeta de Internet/
alimentación
ON
Antena de Wi-Fi
®
Tablero de control
