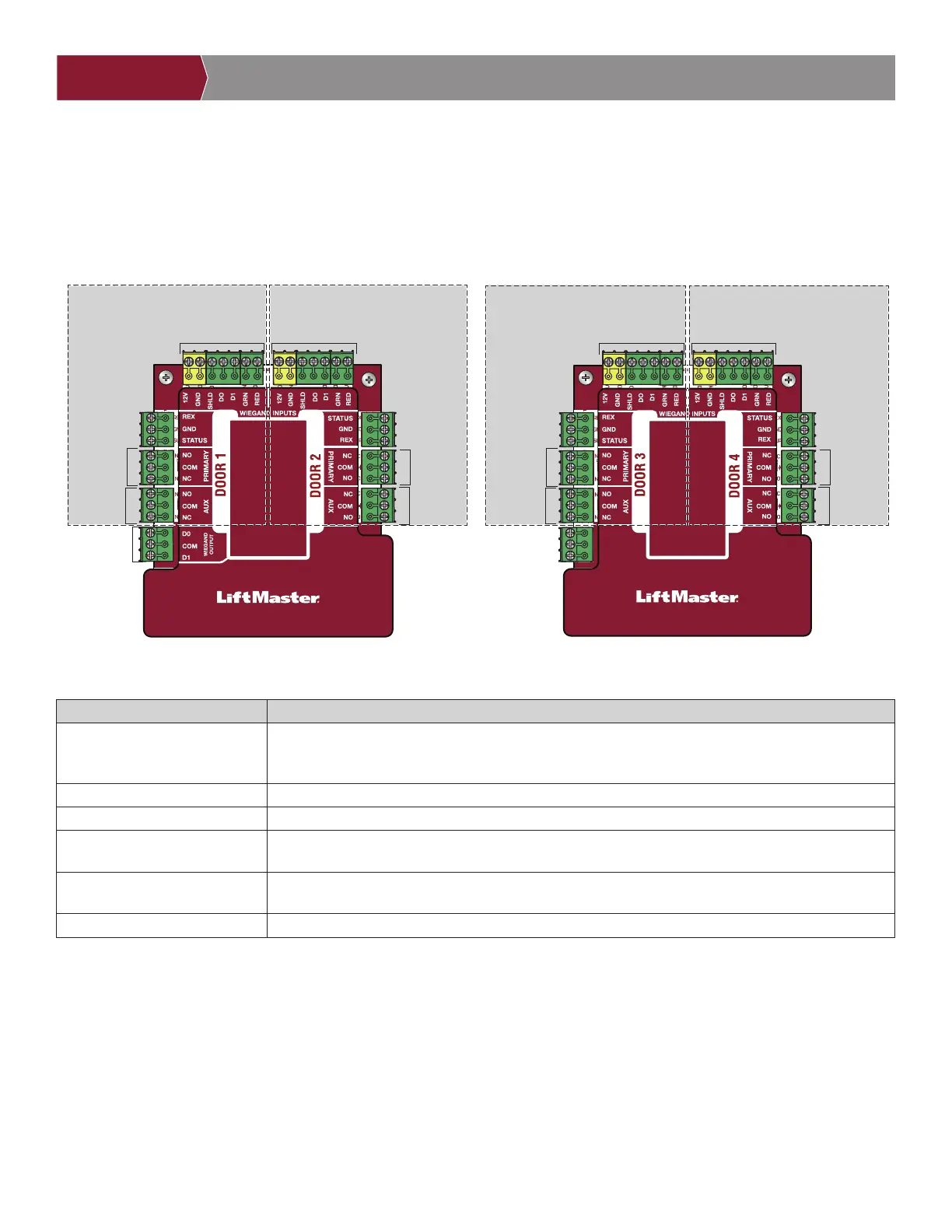

Descripción general de la tarjeta de la puerta
El CAPXL/CAPXLV posee una combinación de entradas/salidas del control de acceso en las tarjetas de puerta que funcionan
en conjunto para controlar hasta 4 puntos de acceso.
ENTRADA/SALIDA SE UTILIZA PARA
Entradas Wiegand Lectores de proximidad, teclados ASCII, lectores RFID que transmiten Mifare de 26 bits, *30
bits, *32 bits, *y *37 bits con y sin código de las instalaciones (energía de 12 Vcc para lectores
únicamente. No se debe utilizar para alimentar los dispositivos externos)
Pedido de salida Detectores de bucle de salida libres externos, botones y sensores de proximidad
Estado Sensores de puerta, operadores de puerta supervisados y cableado EOL (Fin de línea)
Relé primario Sensor de puerta cerrada, sensor de portón cerrado, operadores de portón supervisados con EOL
(Fin de línea) o no supervisados, cerraduras de puerta y seguros magnéticos
Relé auxiliar Operador de portón, cerraduras de puertas, puente de alarma, seguros magnéticos y luces (para
control únicamente – la energía será proporcionada por el suministro externo
Salida Wiegand Actividad de acceso autorizado de 26 bits para la integración con sistemas de terceros
*NOTA: Solo el protocolo Wiegand de 26 bits es compatible con las instalaciones UL.
