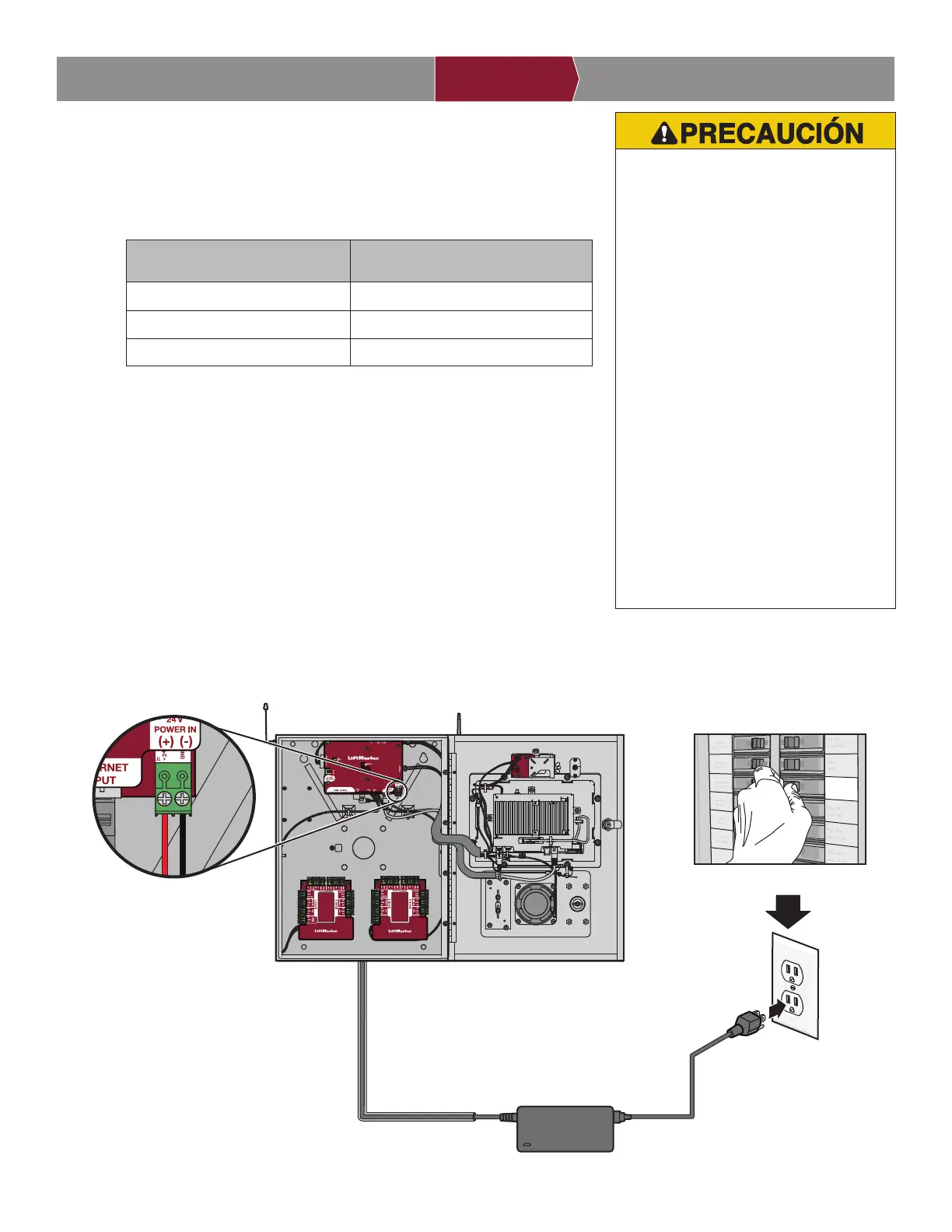

Conecte la alimentación eléctrica
5
• NO use NINGÚN suministro de energía
distinto del que se suministra con su
CAPXL/CAPXLV.
• NO alimente cerraduras o cerrojos
electrónicos con el mismo suministro
de energía que usa para alimentar el
panel de control de acceso; de hacerlo,
ocasionará DAÑOS al CAPXL/CAPXLV.
Use ÚNICAMENTE una alarma
antirrobos o un sistema de control de
acceso certificados por las normas UL
para alimentar las cerraduras o los
pestillos electrónicos.
• NO conecte el suministro de energía a
un tomacorriente conmutado o a un
tomacorriente de CA controlado.
• NO conecte el suministro de energía a la
salida de 120 Vca hasta que haya
completado TODO el cableado.
• Instale el dispositivo de supresión de
ruidos transitorio (MOV) que se
suministra con el CAPXL/CAPXLV para
los dispositivos con alimentación de CA
y el diodo para los dispositivos con
alimentación de CC.
El CAPXL/CAPXLV DEBE ser un tomacorriente de 120 Vca dedicado
externo. Consulte la tabla siguiente para conocer las distancias máximas
del tendido de cable. Este tomacorriente debe estar conectado a su propio
interruptor automático de 10 amperios.
1. Conecte un cable de 14 a 18 AWG a los cables pelados de salida
secundaria de CC en el suministro eléctrico. El negro es negativo y el
rojo es positivo.
2. Retire el bloque de terminales PWR INPUT de la Tarjeta de Internet/
Alimentación.
3. Conecte los cables de la alimentación eléctrica al bloque de terminales
PWR INPUT (rojo a +24 V y negro a GND). Vuelva a conectar el bloque
de terminales a la tarjeta de Internet/alimentación.
4. Una vez que haya realizado todas las conexiones, enchufe la
alimentación eléctrica a un tomacorriente de 120 Vca.
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN
ON
Circuito dedicado de 10 amperios como mínimo
Salida dedicada
de 120 Vca
Alimentación de energía
ENTRADA DE ENERGÍA ELÉCTRICA
Tarjeta de Internet/alimentación
NOTA: Si la alimentación eléctrica está instalada en
el exterior, debe tener su propia carcasa eléctrica
aprobada, con calificación NEMA 4 y a prueba de agua.
Use un conducto desde la carcasa de alimentación
eléctrica hasta la carcasa del controlador..
ESPECIFICACIONES DEL CABLE DISTANCIA DE DESPLAZAMIENTO
MÁXIMO
14 AWG Hasta 91.4 m (300 pies)
16 AWG Hasta 60.9 m (200 pies)
18 AWG Hasta 30.4 m (100 pies)
NOTA: El LED verde de la tarjeta de la puerta parpadeará y el LED verde de la tarjeta de Internet/alimentación se iluminará sin
parpadear cuando esta se encienda. El CAPXL/CAPXLV mostrará el logotipo de LiftMaster al arrancar. Una vez que el arranque
se haya completado, aparecerá la interfaz de usuario.
5. Cierre la puerta del CAPXL/CAPXLV.
