Chamberlain CAPXL - Accès À la Barrière (Câblé)

18
PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION

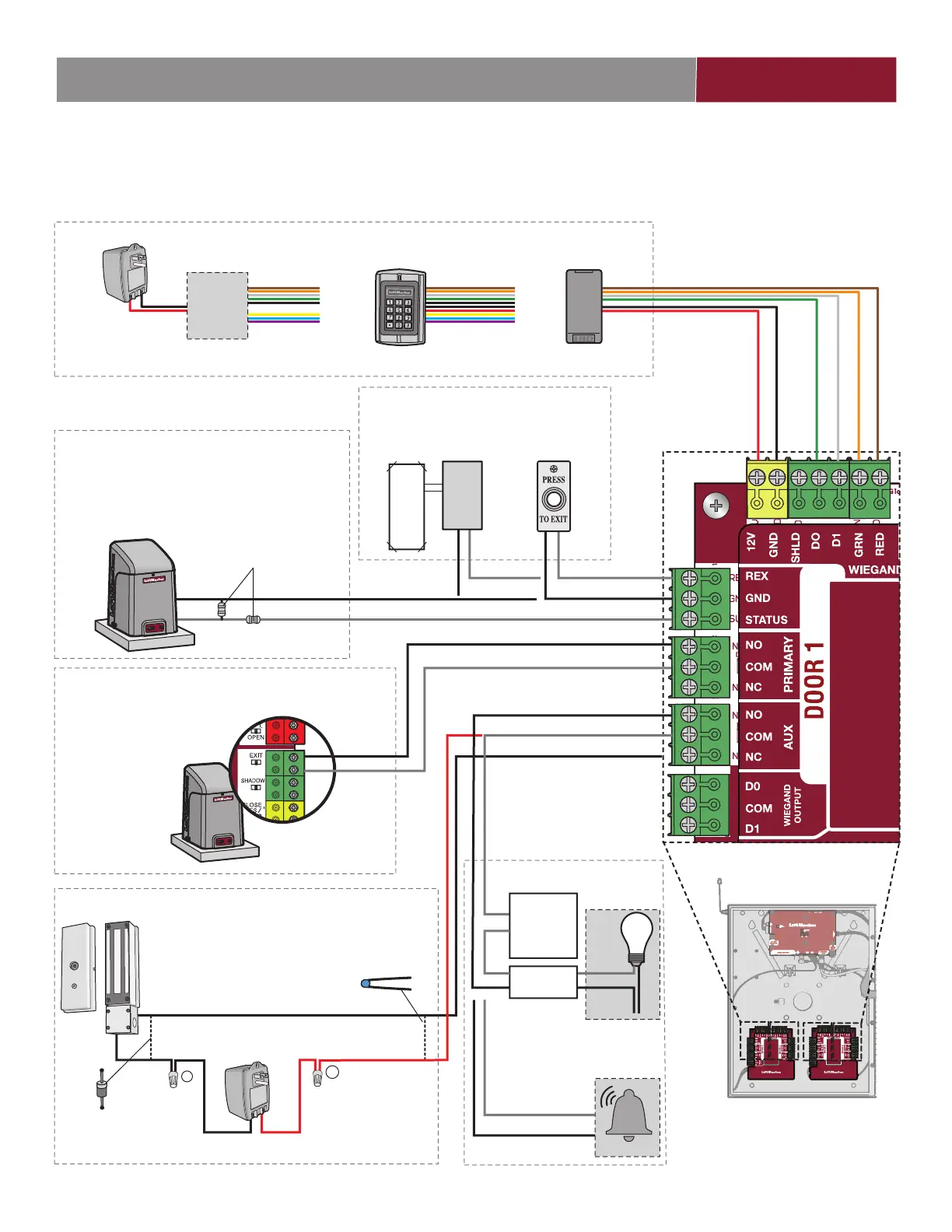

Accès à la barrière (câblé)
Déconnecter l’alimentation AVANT d’effectuer toute connexion électrique. Un exemple de confi guration du câblage est fourni ci-dessous
pour l’accès à la barrière. L’accès à la barrière peut être câblé à la porte1, 2, 3 ou 4 sur les cartes de porte. LiftMaster
®
Commande de porte
sans fi l Security+2.0
®
Peuvent aussi être programmés pour communiquer sans fi l au lieu d’une connexion câblée (voir la page suivante).
+
–
REMARQUE: La longueur des fils non blindés
doit être gardée au minimum pour éviter tout
bruit électrique.
BOUTON-
POUSSOIR
CTIONNEUR DE BARRIÈRE
(Connecter à l’interrupteur de fin de course de
fermeture aux. - consulter le manuel de
l’actionneur de barrière)
SERRURE
ÉLECTROMAGNÉTIQUE
DEL ROUGE - brun DEL VERTE - orange
DONNÉES1 - blanc DONNÉES0 - vert MASSE - noir 12V c.c. - rouge
LECTEUR
OU
CLAVIER
OU
Résistance en aval
(1k ohm)
DÉTECTEUR DE BOUCLE
DE SORTIE LIBRE EXTERNE
Pour une alimentation c.c.:
Installer une diode 1N4005
ou un produit équivalent.
Utiliser un fil de 18 à 22 AWG
Alimentation pour
serrure électromagnétique
(non fournie) NE PAS utiliser
l’alimentation électrique du
contrôleur
Pour une alimentation c.a.:
Installer une varistance Siemens
S10K30MOV (varistance à oxyde
métallique) (fournie) ou un produit
équivalent
DEMANDE DE SORTIE
MASSE
ÉTAT
NORMALEMENT OUVERT
COMMUN
COMMUN
NORMALEMENT FERMÉ
NORMALEMENT FERMÉ
COMMUN
OU
Porte1, 2, 3 ou 4
DEMANDE DE SORTIE
WIEGAND
ÉTAT
RELAIS PRIMAIRE
*RELAIS AUXILIAIRE
Actionneur de barrière
COMMUN
SORTIE
NORMALEMENT OUVERT
BYPASS
D'ALARME
Éclairage
NORMALEMENT OUVERT
COMMUN
CHARGE
LIGNE
RELAIS AUXILIAIRE
OU
NEUTRE
Les actionneurs de barrière
LiftMaster
®
Security+ 2.0
®
peuvent être programmés
pour communiquer sans
il au lieu d’utiliser une
connexion câblée.
Consulter la page
suivante.
* REMARQUE: Serreure électromagnétique,
barre antipanique et DÉRIVATION
D’ALARME non évaluées par l’UL.
(Non applicable aux connexions d’actionneur de barrière sans fil)
Antenne RFID
avec sortie Wiegand
Alimentation pour
l’ANTENNE RFID
(non fournie) NE PAS utiliser la source
d’alimentation pour le contrôleur
REMARQUE:
NE PAS acheminer
d’alimentation à
haute tension dans
l’enceinte
du CAPXL.
Relais
d’isolation
Source
d’alimentation
à faible
tension
REMARQUE: Pour le
clavier KPR2000, câbler les
fils rose et noir (masse) ensemble..
