13
1. Fixer le joint à col de cygne (fourni) si le dispositif est monté sur un
col de cygne.
2. Monter le CAPXL / CAPXLV fermement sur une surface place ou sur
un socle avec la quincaillerie appropriée en prenant soin d’acheminer le câblage par les entrées défonçables appropriées.
On recommande d’utiliser une quincaillerie en acier inoxydable pour monter le CAPXL / CAPXLV. L’utilisation d’une
quincaillerie plaquée zinc ou galvanisée présente un risque de corrosion galvanique.
REMARQUES:- S’assurer que le couvercle peut s’ouvrir complètement pour permettre l’accès une fois l’installation complétée.
-Conformité à l’ADA: Lors du montage du CAPXL / CAPXLV à une entrée pour piétons, monter le dessus de l’écran du CAPXL /
CAPXLV à une hauteur ne dépassant pas 137cm (54po) du sol afi n d’assurer la conformité à l’ADA.
Monter le CAPXL / CAPXLV
2
NE
S’assurer que le CAPXL / CAPXLV est bien
étanche pour prévenir les dommages causes
par l’humidité.
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION

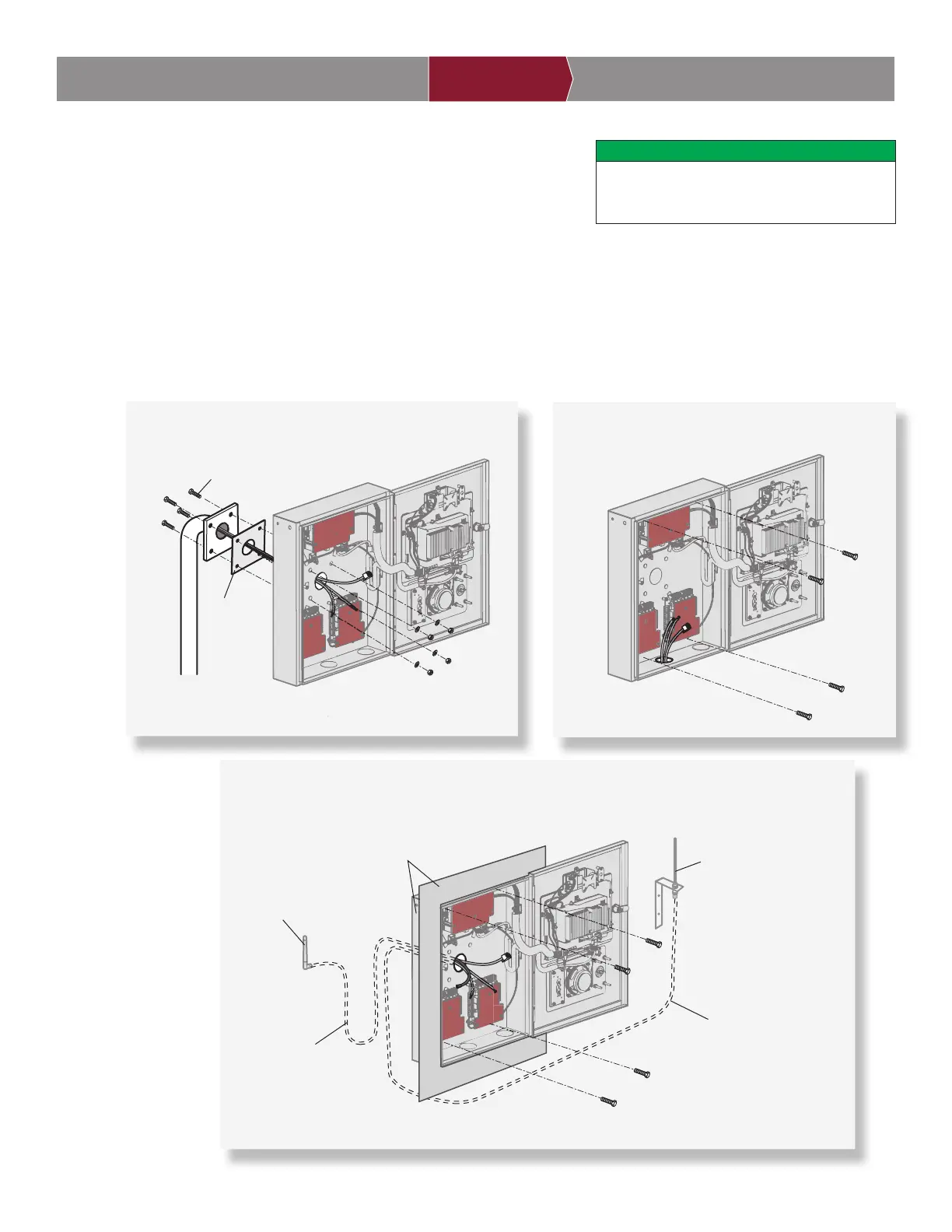

Montage sur socle
BOULON DE FIXATION À COLLET
DENTELÉ ¼PO X 1½PO (4)
JOINT À COL
DE CYGNE
Montage en surface
Montage encastré
ANTENNE WI-FI
®
ANTENNE RADIO
SECURITY+ 2.0
®
RALLONGE D’ANTENNE
RADIO EN OPTION (MODÈLE 86LM)
RALLONGE D’ANTENNE WI-FI
®
EN OPTION (MODÈLE WFAEXT)
BOÎTIER ARRIÈRE EN OPTION ET TROUSSE
DE GARNITURE (MODÈLE CAPXLTK)
