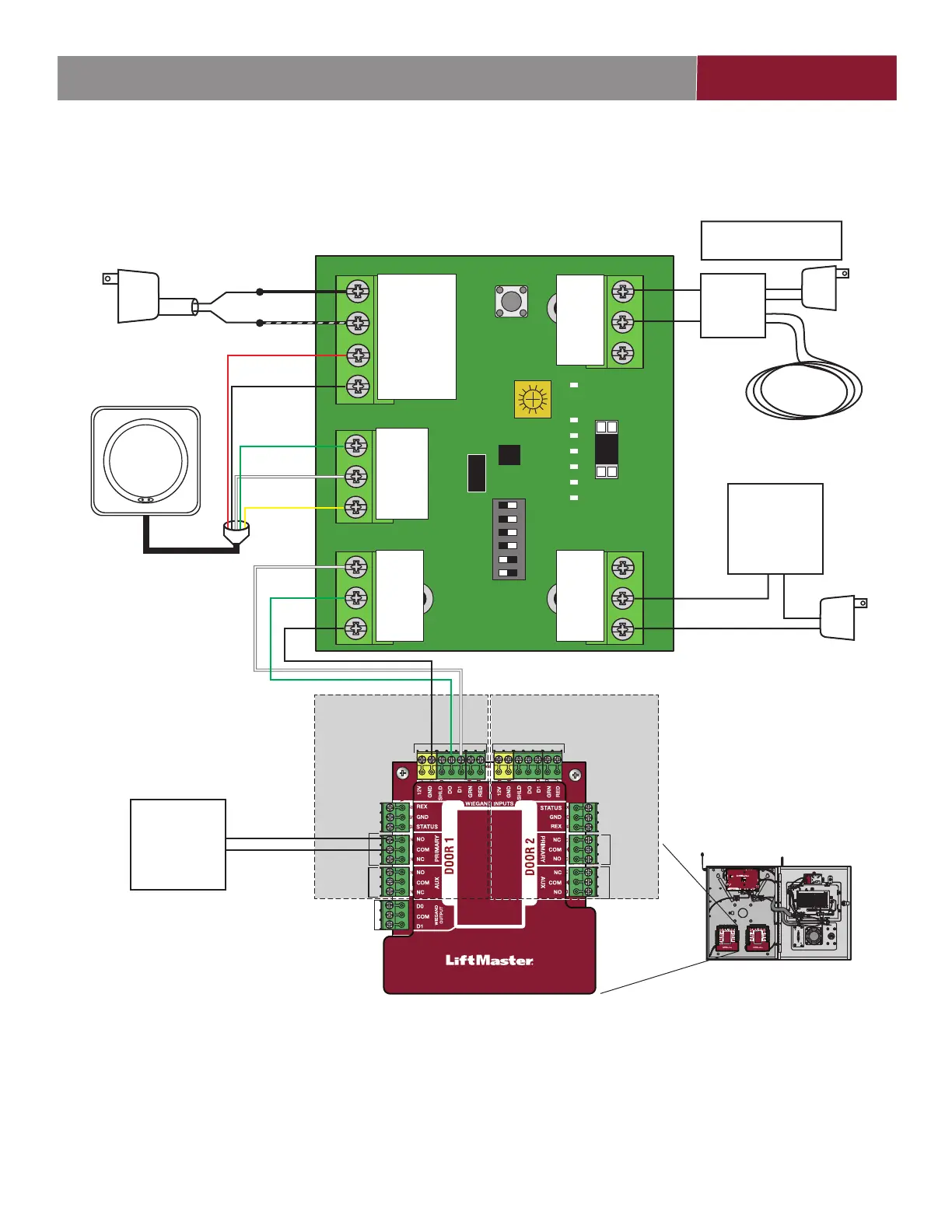

Diagrama de cableado del lector de RFID LMSC1000 LiftMaster
RF
LP
PWR
RESET
Serial
Power Loop
Dry ContWiegand
SET/ERR
SER I
SER 0
WO
DC
SETUP
LOOP
8SEC
4SEC
2SEC
1SEC
1
2
3
4
5
6
PWR
SET
Detector de bucle de
armado (opcional)
Colocar el interruptor N.° 5 en
“ENCENDIDO” para activar.
Lector de RFID LMSC1000
Transformador eléctrico
Negro c/rayas
Negro
Rojo
Negro
Normalmente abierto
Operador de portón
o luz de bajo voltaje
Detector de
bucle de
armado
Común
24 voltios CA/CC
1 amperio máx.
Verde
Blanco
Amarillo
Blanco
Los cables gris, azul y
marrón del lector de
RFID no se usan.
Verde
Negro
TARJETA DE LA PUERTA 1
Puerta 1 Puerta 2
ENTRADA WIEGAND
RELÉ
PRIMARIO
RELÉ
AUXILIAR
RELÉ
AUXILIAR
PEDIDO DE
SALIDA
WIEGAND
OUTPUT
PEDIDO DE
SALIDA
ESTADO
ESTADO
Sistema de control de acceso
RELÉ
PRIMARIO
ON
ENTRADA WIEGAND
ON - OFF
+12 V
- 12 VCC (GND)
+12 V
- 12 VCC (GND)
SER IN
SER OUT
TIERRA
DATA 1
DATA 0
TIERRA
TIERRA
LP_INL
LP_INH
NO CONN
A
B
Luz indicadora
de bajo voltaje externo
(opcional)
