16
Raccorder l’alimentation
5
• N’utiliser AUCUNE autre source
d’alimentation que celle fournie avec
votre CAPXL / CAPXLV.
• NE PAS alimenter les gâches et
verrous électroniques avec la même
source d’alimentation que celle
utilisée pour le panneau de contrôle
d’accès sous risque de causer des
DOMMAGES au CAPXL / CAPXLV.
Utiliser UNIQUEMENT une alarme
anticambriolage ou un système de
contrôle d’accès homologué UL pour
alimenter les barres antipanique et
les loquets électroniques.
• NE PAS raccorder l’alimentation
électrique à une prise commutée ou
autrement contrôlée par une prise
c.a.
• NE PAS raccorder l’alimentation
électrique à une prise de 120V c.a.
jusqu’à ce que TOUT le câblage ait
été effectué.
• Installer le dispositif de suppression
du bruit transitoire (varistance) fourni
avec le CAPXL / CAPXLV pour les
dispositifs alimentés par courant
alternatif et une diode pour les
dispositifs alimentés par courant
continu.

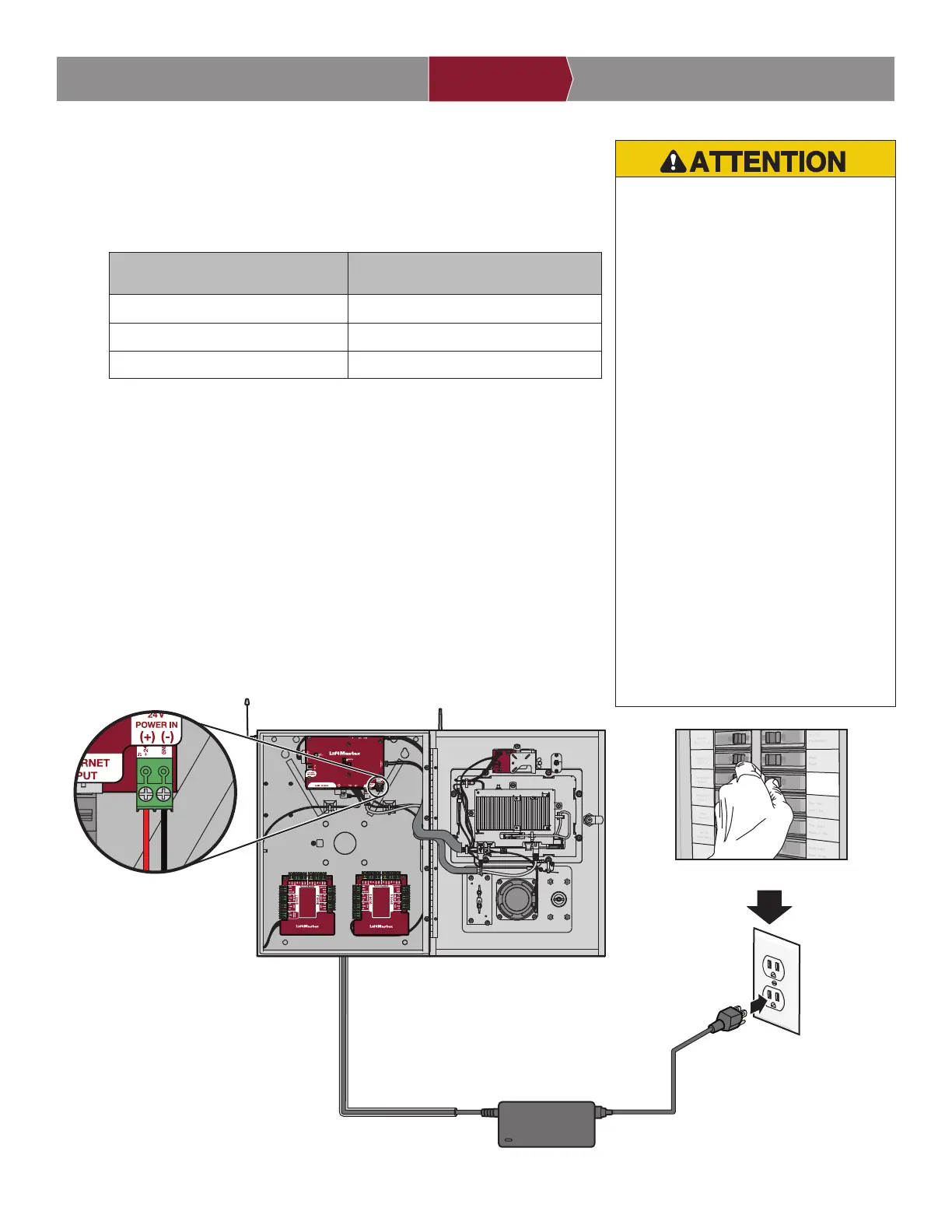

La prise du CAPXL / CAPXLV DOIT être une prise externe réservée de 120V c. a. Consulter le
tableau ci-dessous pour les distances maximales d’acheminement des fils. Cette prise doit être
câblée à son propre disjoncteur de 10A au minimum.
1. Connecter le fil 14-18 AWG aux fils de sortie c.c. secondaires dénudés sur la source
d’alimentation. Le noir est de polarité négative et le rouge est de polarité positive.
2. Enlever le bornier d’entrée d’alimentation (PWR INPUT) de la carte d’alimentation/internet.
3. Connecter les fils d’alimentation électrique au bornier PWR INPUT (Entrée d’alimentation)
(rouge à +24V et noir à GND [masse]). Rattacher le bornier à la carte d’alimentation/internet.
4. Brancher la source d’alimentation dans une prise de 120V c.a. lorsque toutes les
connexions ont été effectuées.
REMARQUE: La DEL verte sur la carte de la porte clignotera et la DEL verte sur la carte
d’alimentation/internet s’allumera en continu au moment de la mise sous tension. Le
CAPXL / CAPXLV affichera le logo LiftMaster logo pendant le démarrage. Une fois le
démarrage effectué, l’interface utilisateur s’affichera.
5. Fermer la porte du CAPXL / CAPXL.
PREINSTALACIÓN REDINSTALACIÓN CONTROL DE ACCESOINTRODUCCIÓN PRÉINSTALLATION RÉSEAUINSTALLATION CONTRÔLE D'ACCÈSINTRODUCCION
ON
Circuit réservé de 10A minimum
Prise de
120V c.a. réservée
Alimentation électrique
ENTRÉE D’ALIMENTATION
Carte d’alimentation/internet
REMARQUE: Si la source d’alimentation
est installée dehors, elle doit avoir sa propre
enceinte électrique NEMA4 approuvée et
étanche aux intempéries.
CARACTÉRISTIQUES TECHNIQUES
DU CÂBLAGE
DISTANCE MAXIMALE DU FILAGE
14 AWG Jusqu’à 91,4m (300pi)
16 AWG Jusqu’à 60,9m (200pi)
18 AWG Jusqu’à 30,4m (100pi)
