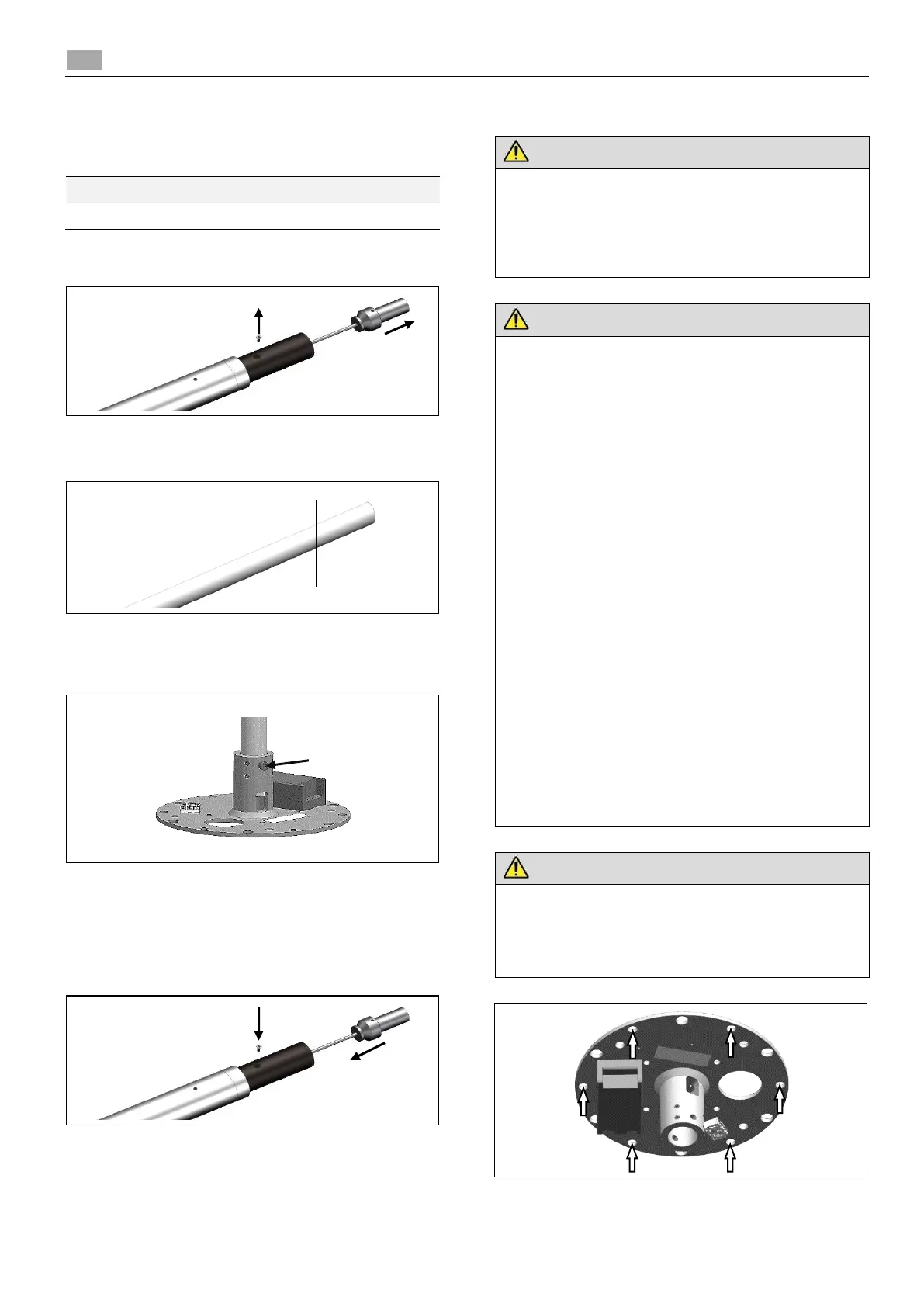

3. MONTAGE: Polaris 50 Decke
3.1 Lastdaten
Senkrechte Gewichtskraft F
G
3.2 Kürzen des Deckenrohrs
Befestigungsschraube der Steckerbuchse lösen.
Steckerbuchse mit Zange am inneren Ring vollständig
mit Kabel aus dem Deckenrohr ziehen.
Vor dem kürzen des Deckenrohrs das Kabel aus dem
Deckenrohr entfernen.
Deckenrohr mit Metallsäge an oberem Ende auf
gewünschte Länge kürzen und entgraten.
Befestigungsschraube «C» entfernen.
Deckenrohr «A» in Deckenhalterung «B» einsetzen und
durch bestehendes Loch des Deckenhalters mit d= 9mm
bohren. Gegenüberliegendes Loch separat bohren.
Hinweis: Kabel nach dem Sägen und Bohren von unterer
Rohrseite zur oberen Rohrseite durchziehen (3-poliger
Stecker zuerst)
Kabel mit Steckerbuchse wieder in Deckenrohr
einführen.
Gewindeloch in Steckerbuchse passgenau mit
vorhanderen Bohrung in Deckenrohr ausrichten und mit
Befestigungsschraube fixieren.
3.3 Montage Deckenhalter
Montage durch qualifiziertes Personal
Montage darf nur durch eine qualifizierte Fachkraft
erfolgen. Ohne entsprechende Kenntnisse entstehen
lebensbedrohliche Gefahren.
Für die Montage sind zwei Personen notwendig
Lebensbedrohliche Gefahr durch abstürzende
Leuchte.
Die Deckenbefestigung darf nur an Decken mit einer
Betonfestigkeitsklasse B25 (C20/25) oder grösser
angebracht werden.
Bewehrungsteile der Massivdecke dürfen dabei nicht
in Berührung kommen. Im Zweifelsfall muss eine
konzessionierte Fachkraft die Montage auf dem
jeweiligen Montagegrund bestätigen. Die
Tragfähigkeit der Deckenkonstruktion muss zuvor von
einem Statiker geplant, geprüft und bestätigt werden.
Die Bohrungen müssen fachmännisch unter Ein-
haltung der vom Hersteller der Befestigungsanker
zugelassenen Bohrungstoleranzen durchgeführt
werden. Bei einer Fehlbohrung -zum Beispiel beim
anbohren eines Bewehrungseisens- muss ein Statiker
eingeschaltet werden.
Leuchte so montieren, dass während des Betriebs
die Höhenanschläge nicht permanent beansprucht
werden.
Bei Putz oder Verkleidung vor dem Beton, muss der
Befestigunganker ganz in den Beton geschlagen
werden.
Die Schrauben müssen mittels eines Drehmoment-
schlüssels nach Angaben des Herstellers der Befes-
tigungsanker sorgfältig festgezogen werden.
Lebensgefahr durch Stromschlag.
Die Netzleitung muss durch einen externen
verriegelbaren Schalter allpolig vom Netz getrennt
und gegen wiedereinschalten gesichert werden.
6 Bohrmarkierungen einzeichnen.
