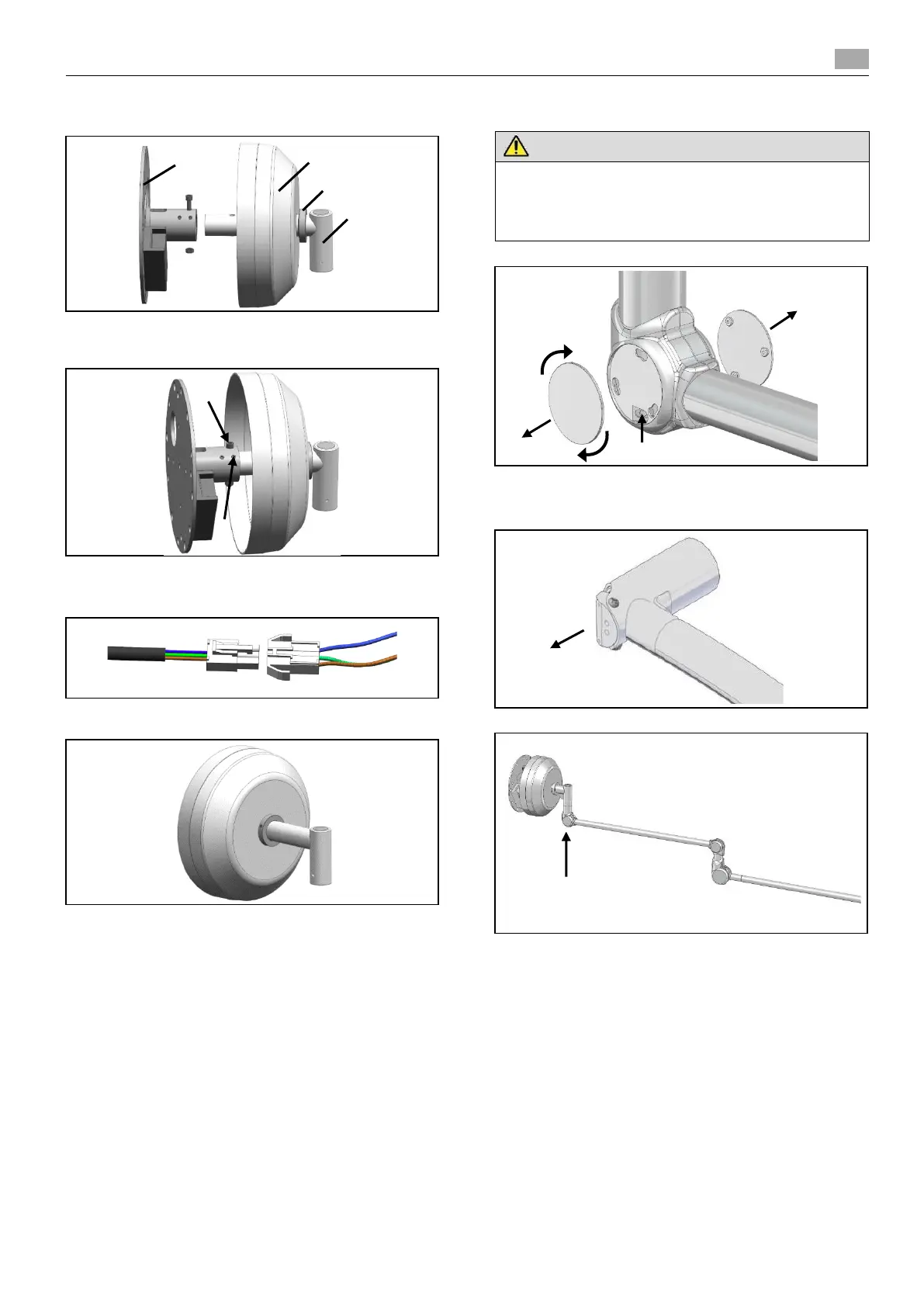

► Voer de wandbeugel 'A' (met de afsluitring 'C' en kap 'B'
opgestoken) in de wandhouder 'D' en trek tegelijkertijd
de stekker door de rechthoekige uitsparing.
► Monteer de wandbeugel in de verticale stand met de
borgschroef 'E' en de M8-moer en draai deze vast (20 Nm).
► Draai alle 4 draadeinden 'F' vast (5 Nm).
► Sluit de stekker van de plafondbuis aan op de stekker
van de voeding.
► Schuif de kap richting de wand en schroef deze met de
ring vast (0,5 Nm).
4.3 Montage plafondarm
WAARSCHUWING
► Gevaar voor letsel door opspringende veerge-
balanceerde arm
► Verwijder de transportbeveiliging pas nadat de
armatuurkop is gemonteerd.
► Verwijder de afdekkingen 'A' voorzichtig.
► Verwijder de schroeven 'C' en de koppelingsafdekkingen
'B'.
► Verwijder de draaistekker 'D' voorzichtig.
► Monteer de wandarm.
