3.5 Assemblaggio braccio a soffitto
AVVERTENZA
► Pericolo di lesioni dovute allo scatto del braccio
bilanciato
► Non rimuovere il blocco per il trasporto fino a quando
non è stato montato la testa dell'apparecchio.

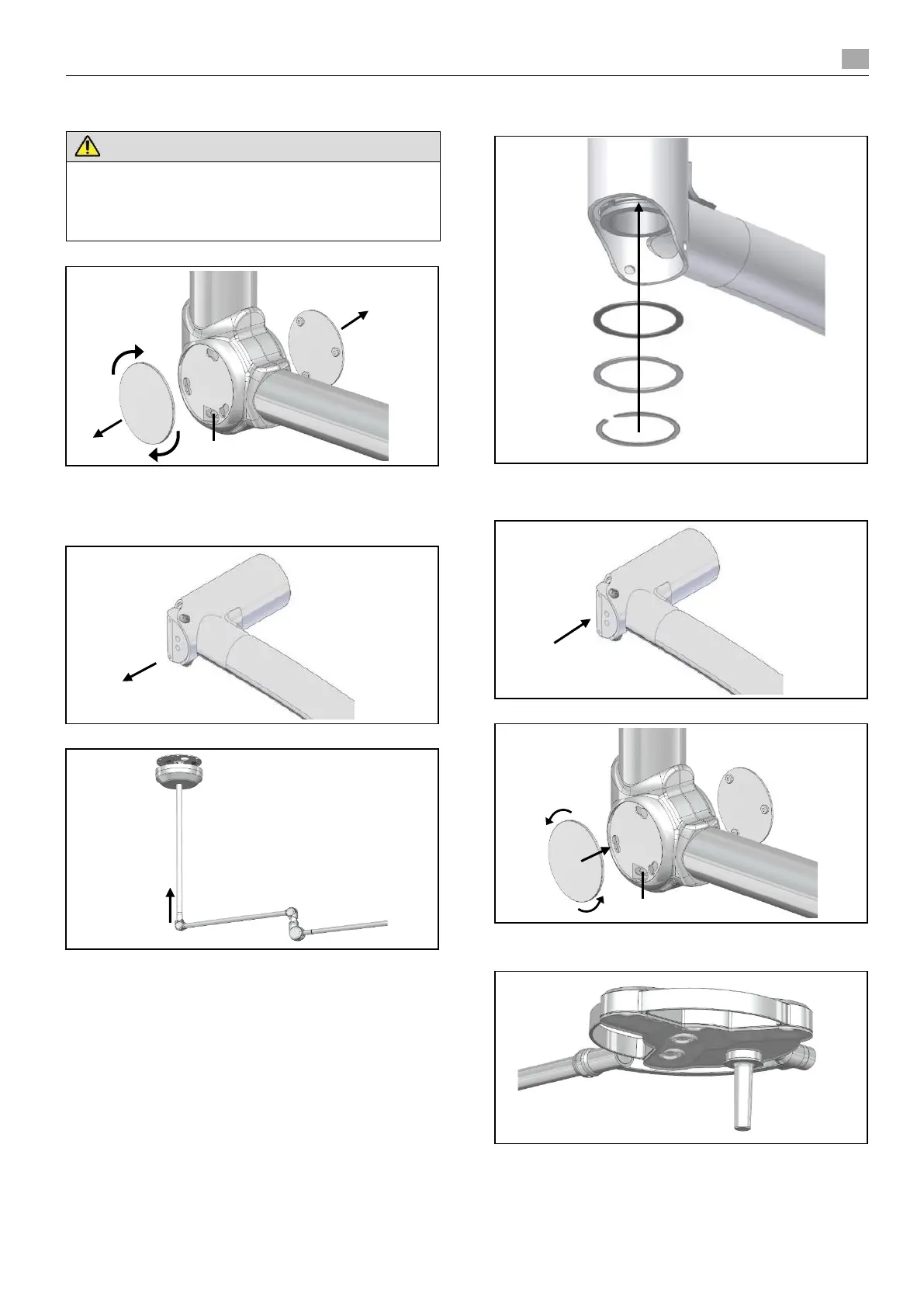

► Ruotare con attenzione le coperture “A” e rimuoverle
dalla copertura del giunto “B”.
► Allentare le viti “C” e rimuovere i coprigiunti “B” dal
braccio di estensione trasversale.
► Rimuovere con cautela la spina rotante “D”.
► Inserire il braccio a soffitto nel tubo per il montaggio a
soffitto.
► Dopo aver inserito il braccio a soffitto, inserire prima
l'anello “A”, quindi l'anello terminale “B” seguito dall'anello
terminale “C”.
► Inserire con cautela la spina rotante “D”.
► Montare i coprigiunti “B” e avvitare le viti “C”.
► Inserire le coperture “A” e fissarli ruotandoli.
► Per proseguire con l'installazione della testa dell’appa-
recchio vedi capitolo 6.
