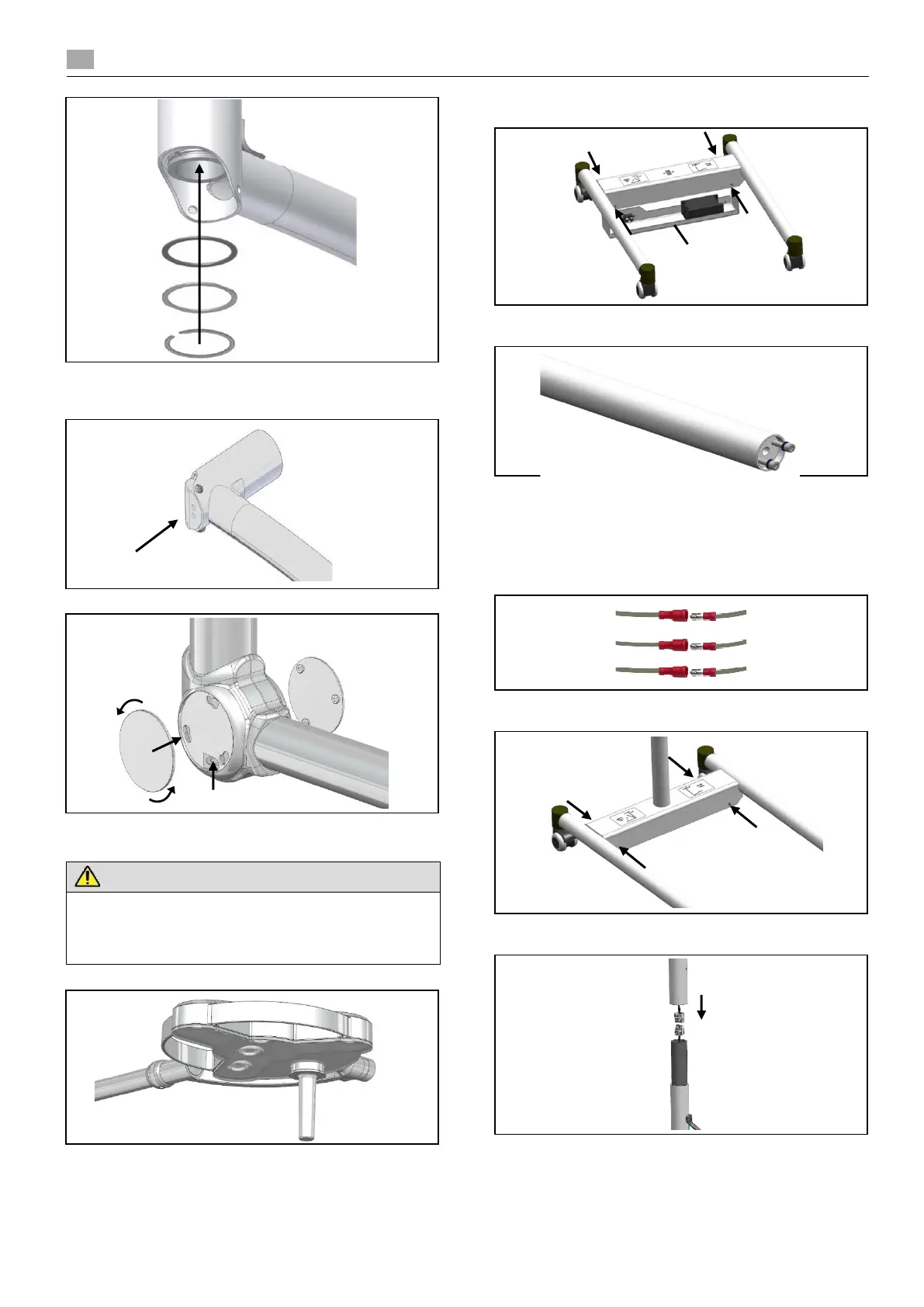

► Dopo aver introdotto l’attacco a parete, montare prima
l'anello “A”, quindi l'anello elastico “B” seguito dall'anello
terminale “C”.
► Inserire con cautela la spina rotante “D”.
► Montare i coprigiunti “B” e avvitare le viti “C”.
► Fissare le coperture “A”.
PERICOLO
Pericolo di morte per scarica elettrica.
► Non inserire la tensione di rete prima che la testa
dell'apparecchio sia stata installata
► Per proseguire con l'installazione della testa dell’appa-
recchio vedi capitolo 6.
5. MONTAGGIO: Polaris 50 Mobil
► Rimuovere le viti a esagono incassato M3 sui lati e
rimuovere il vassoio dell'alimentatore “A”.
► Allentare le 2 viti a brugola sul tubo di livello inferiore.
► Far passare il cavo del tubo di livello attraverso lo stativo
su rotelle.
► Fissare lo stativo su rotelle al supporto con le 2 viti a
brugola e le rondelle di sicurezza dentate (10 Nm).
► Il portacavi deve essere rivolto all'indietro.
► Collegare i trefoli dello stesso colore del tubo di livello
inferiore e dell'alimentazione.
► Montare nuovamente il vassoio di alimentazione con viti
a brugola M3 e le rondelle di sicurezza.
► Collegare i connettori del tubo di livello superiore e
inferiore fino alla posizione di scatto.
► Posizionare il tubo di livello superiore su quello inferiore.
A
B
C
D
A
A
C
B
A
