Dräger Polaris 50

ITA
69

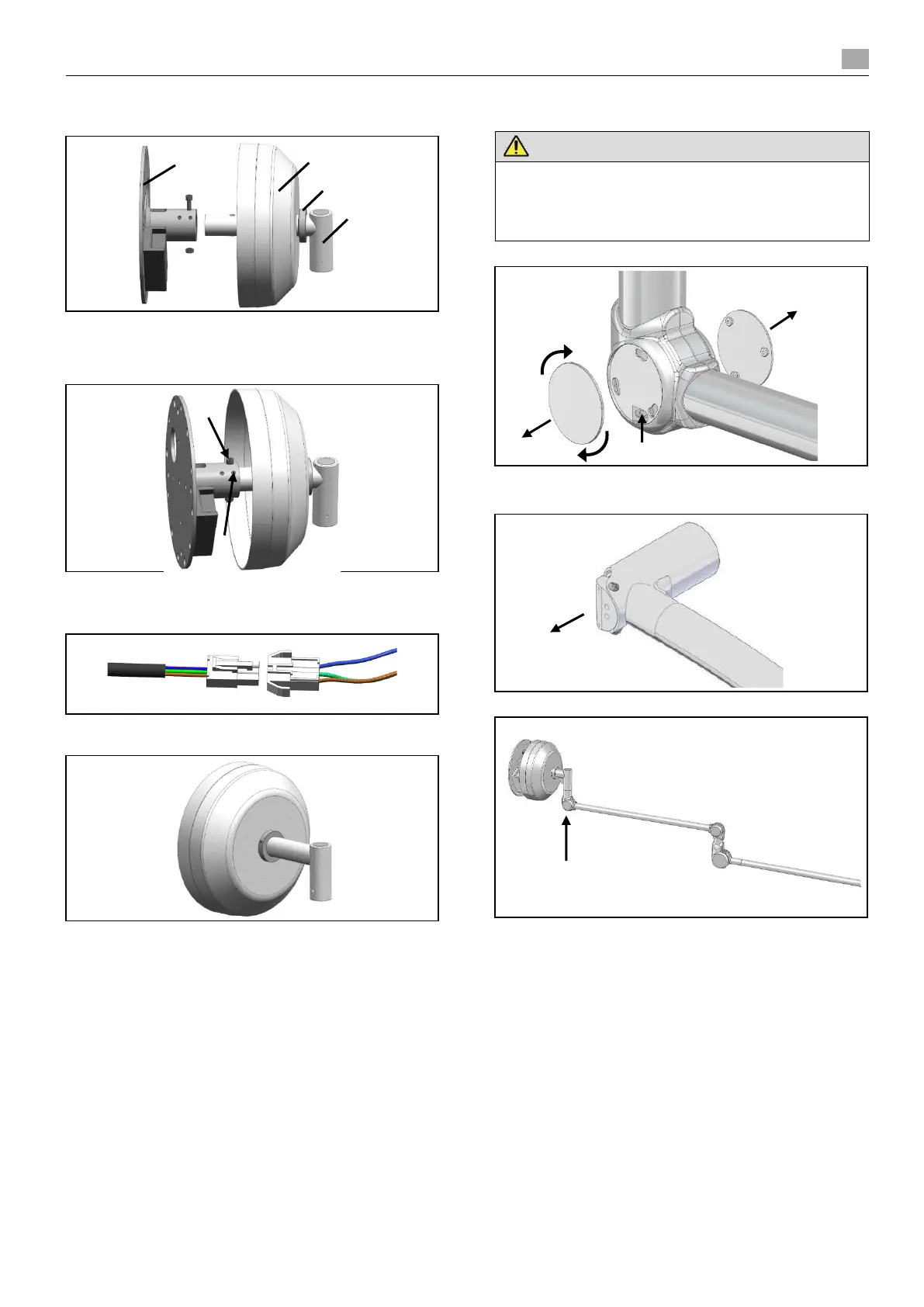

► Inserire il supporto a parete “A” (con anello terminale “C”
e copertura “B”) nella staffa a parete “D” e contempora-
neamente tirare il connettore attraverso l’apertura ret-
tangolare.
► Montare il supporto a parete in posizione verticale, con
la vite di bloccaggio “E” e il dado M8 e serrare (20 Nm).
► Stringere tutti e 4 i perni filettati “F” (5 Nm)
► Collegare il connettore del tubo del soffitto al connettore
dell'alimentazione.
► Far scorrere la copertura verso la parete e serrare con
l'anello (0,5 Nm).
4.3 Assemblaggio attacco a parete
AVVERTENZA
► Pericolo di lesioni dovute allo scatto del braccio
bilanciato
► Non rimuovere il blocco per il trasporto fino a quando
non è stato montato la testa dell'apparecchio.
► Rimuovere con attenzione le coperture “A”.
► Allentare le viti “C” e rimuovere i coprigiunti “B”.
► Rimuovere con cautela la spina rotante “D”.
► Montare l’attacco a parete
D
C
B
A
E
F
A
A
C
B
D
