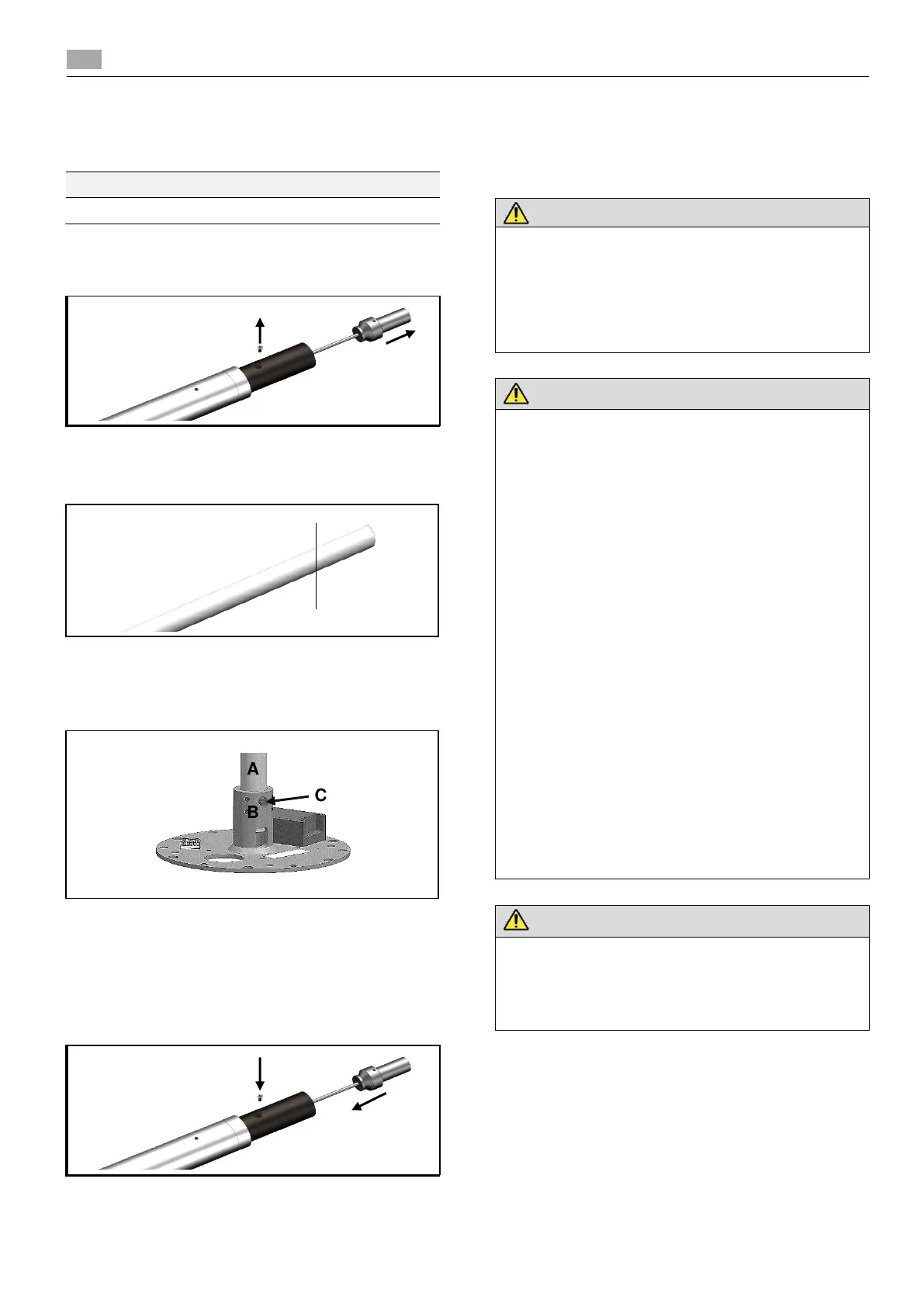

3. MONTAGE : Polaris 50 plafond
3.1 Données de charge
3.2 Raccourcissement de la tige de fixation
au plafond
► Dévisser la vis de fixation de la douille.
► Tirer la douille et le câble entièrement hors de la tige de
fixation au plafond avec une pince au niveau de l’anneau
interne.
► Avant de raccourcir la tige de fixation au plafond, retirer
le câble de la tige.
► À l’aide d’une scie à métaux, raccourcir la tige de fixation
au plafond à la longueur souhaitée au niveau de
l’extrémité supérieure, puis l’ébavurer.
► Retirer la vis de fixation «C».
► Fixer la tige de fixation au plafond « A » dans le support
plafond « B » et percer à la distance d = 9 mm par le trou
existant du support plafond. Percer séparément le trou
opposé.
► Remarque : après avoir scié et percé, acheminer le
câble de la face inférieure du tube à la face supérieure
du tube (fiche à 3 broches en premier).
► Introduire à nouveau le câble et la douille dans la tige de
fixation au plafond.
► Orienter précisément le trou fileté dans la douille avec le
perçage existant dans la tige de fixation au plafond et
fixer avec la vis de fixation.
3.3 Montage du support plafond
Montage uniquement par du personnel qualifié
► Le montage peut uniquement être réalisé par du
personnel qualifié. L’absence des connaissances
nécessaires peut entraîner des dangers pour la vie
d’autrui.
► Deux personnes sont nécessaires pour le montage
Danger pour la vie d'autrui en cas de chute de la
lampe.
► La fixation pour plafond peut uniquement être montée
sur des plafonds en béton appartenant à la classe de
résistance B25 (C20/25) ou toute autre classe
supérieure.
► Les pièces d’armature des plafonds massifs ne
doivent pas entrer en contact. En cas de doute, un
professionnel agréé doit certifier le montage sur le
support respectif. La charge admissible de la structure
du plafond doit au préalable être planifiée, vérifiée et
confirmée par un staticien.
► Les perçages doivent être réalisés par un expert
conformémentaux tolérances de perçage autorisées
par le fabricant de la patte à scellement. En cas de
perçage erroné - comme par exemple, le perçage d'un
rond à béton armé -, un staticien doit intervenir.
► Monter la lampe de façon à ce que les butées de
hauteur ne soient pas sollicitées en permanence
pendant le fonctionnement.
► Pour le crépi ou le coffrage avant le béton, l'étrier de
fixation doit être entièrement enfoncé dans le béton.
► Les vis doivent être serrées minutieusement à l’aide
d’une clé de serrage dynamométrique conformément
aux indications du fabricant de l’étrier de fixation.
Danger de mort par choc électrique.
► La ligne d'alimentation doit être déconnectée par un
interrupteur externe verrouillable et sécurisée contre
une reconnexion.
