Dräger Polaris 50 User Manual

PT
127

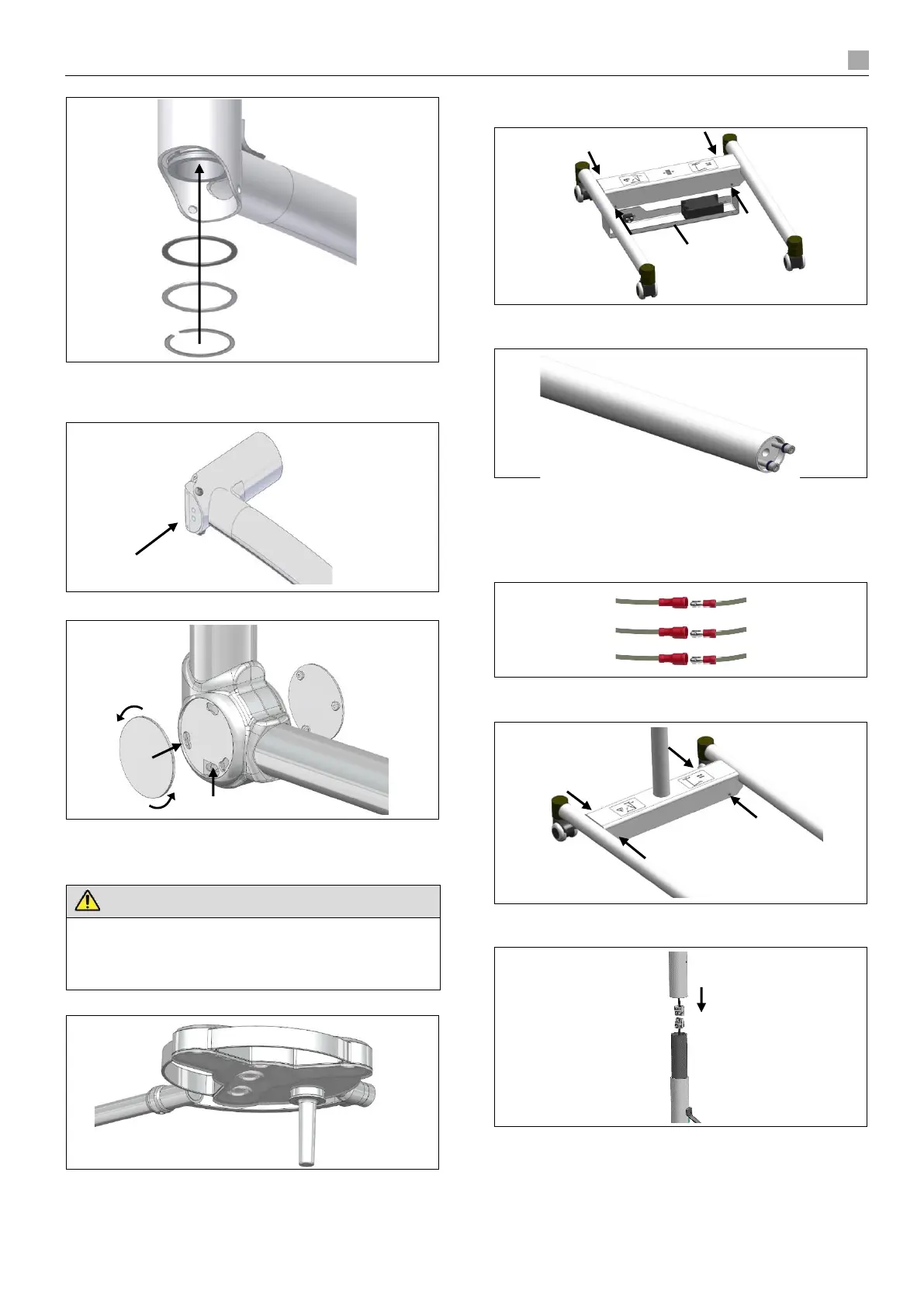

 Depois de inserir o braço de teto, primeiro instale o anel
“A”, depois o anel de travamento “B”, seguido pelos
anéis de extremidade “C”.
 Remova cuidadosamente o bujão rotativo “D”.
 Fixe as tampas das juntas “B” e instale os parafusos
“C”.
 Coloque as tampas “A”.
PERIGO
Risco de morte por choque elétrico.
 Não ligue a fonte de alimentação antes que a cabeça
da lâmpada tenha sido instalada.
 Para prosseguir com a instalação da cabeça da
lâmpada , consulte o Capítulo 6.
5. INSTALAÇÃO: Polaris 50 Móvel
 Remova os parafusos Allen M3 nas laterais e remova a
bandeja da fonte de alimentação “A”.
 Solte os 2 parafusos Allen no tubo de suporte inferior.
 Passe o cabo do tubo de suporte pelo suporte de rolos.
 Fixe o tubo de suporte ao suporte de rolos usando os 2
parafusos Allen e arruelas serrilhadas (10 Nm).
 O suporte do cabo deve ser alinhado para trás.
 Conecte os fios trançados da mesma cor do tubo de
suporte inferior e da fonte de alimentação.
 Reinstale a bandeja da fonte de alimentação com os
parafusos Allen M3 e as arruelas serrilhadas.
 Empurre as fichas no tubo de suporte superior e inferior
até que encaixem.
 Coloque o tubo de suporte superior no inferior.
A
B
C
D
A
A
C
B
A
