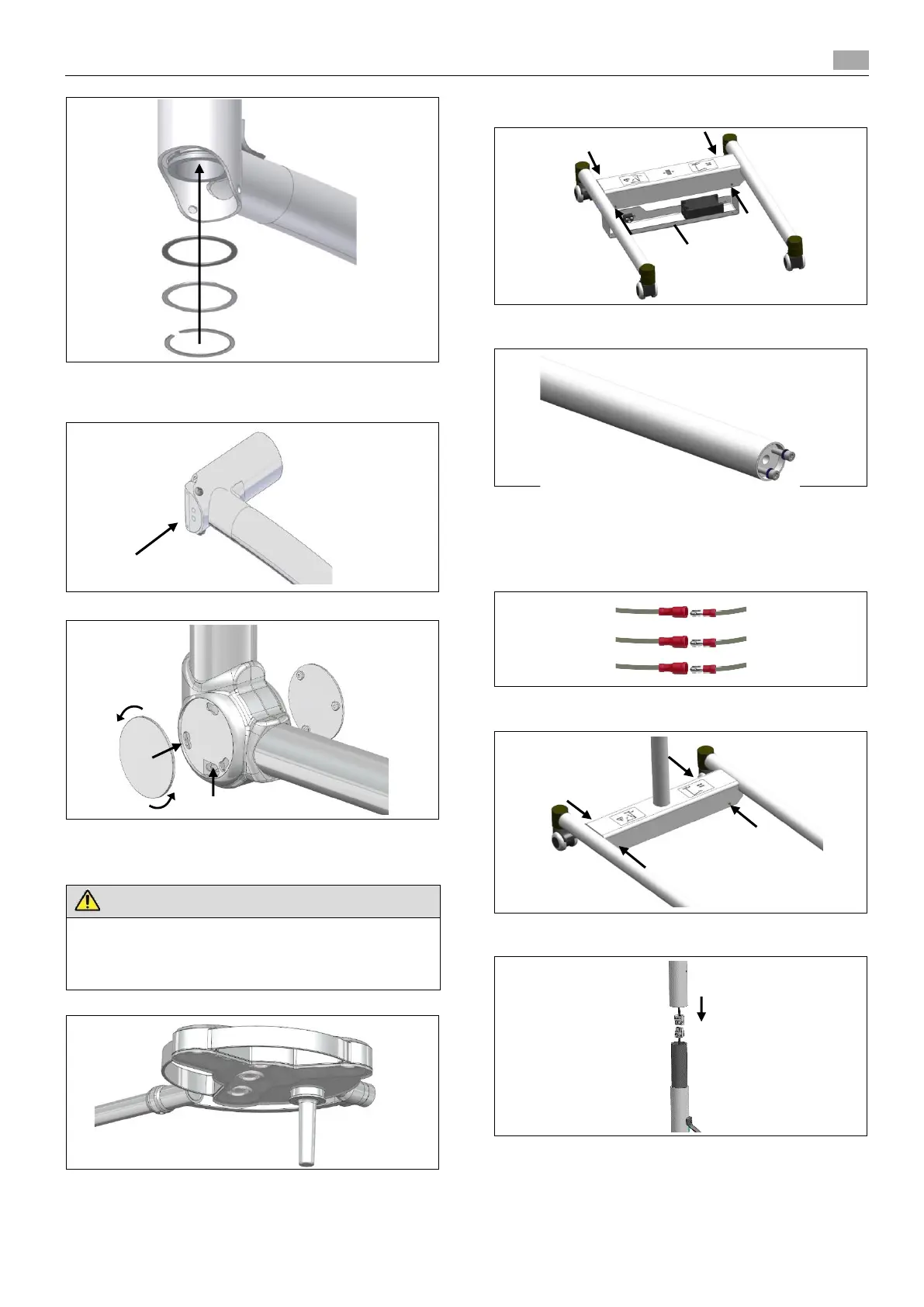

 Nach dem Einführen des Wandarms, als erstes den Ring
«A», dann Sicherungsring «B» gefolgt vom Abschluss-
ringen «C» montieren.
 Den Drehstecker «D» vorsichtig einführen.
 Gelenkabdeckungen «B» montieren und Schrauben
«C» einschrauben.
 Abdeckungen «A» aufstecken.
GEFAHR
Lebensgefahr durch Stromschlag.
 Netzspannung nicht einschalten bevor der Leuch-
tenkopf nicht installiert wurde
 Um mit der Installation des Leuchtenkopfes fortzu-
fahren siehe Kapitel 6.
5. MONTAGE: Polaris 50 Mobil
 Inbuschschrauben M3 an den Seiten entfernen und
Netzteilwanne «A» entfernen.
 Am unteren Standrohr die 2 Inbusschrauben lösen.
 Standrohrkabel durch Rollstativ führen.
 Standrohr am Rollstativ mit den 2 Inbusschrauben und
Fächerscheiben befestigen (10 Nm).
 Kabelhalter muss nach hinten ausgerichtet sein.
 Gleichfarbige Litzen des unteren Standrohrs und des
Netzteils verbinden.
 Netzteilwanne mit Inbusschrauben M3 und Fächerscheiben
wieder montieren.
 Die Stecker des oberen und unteren Standrohrs bis zum
Klick zusammenstecken.
 Oberes Standrohr auf das untere aufsetzen.
A
B
C
D
A
A
C
B
A
