Dräger Polaris 50 User Manual

SPA
88

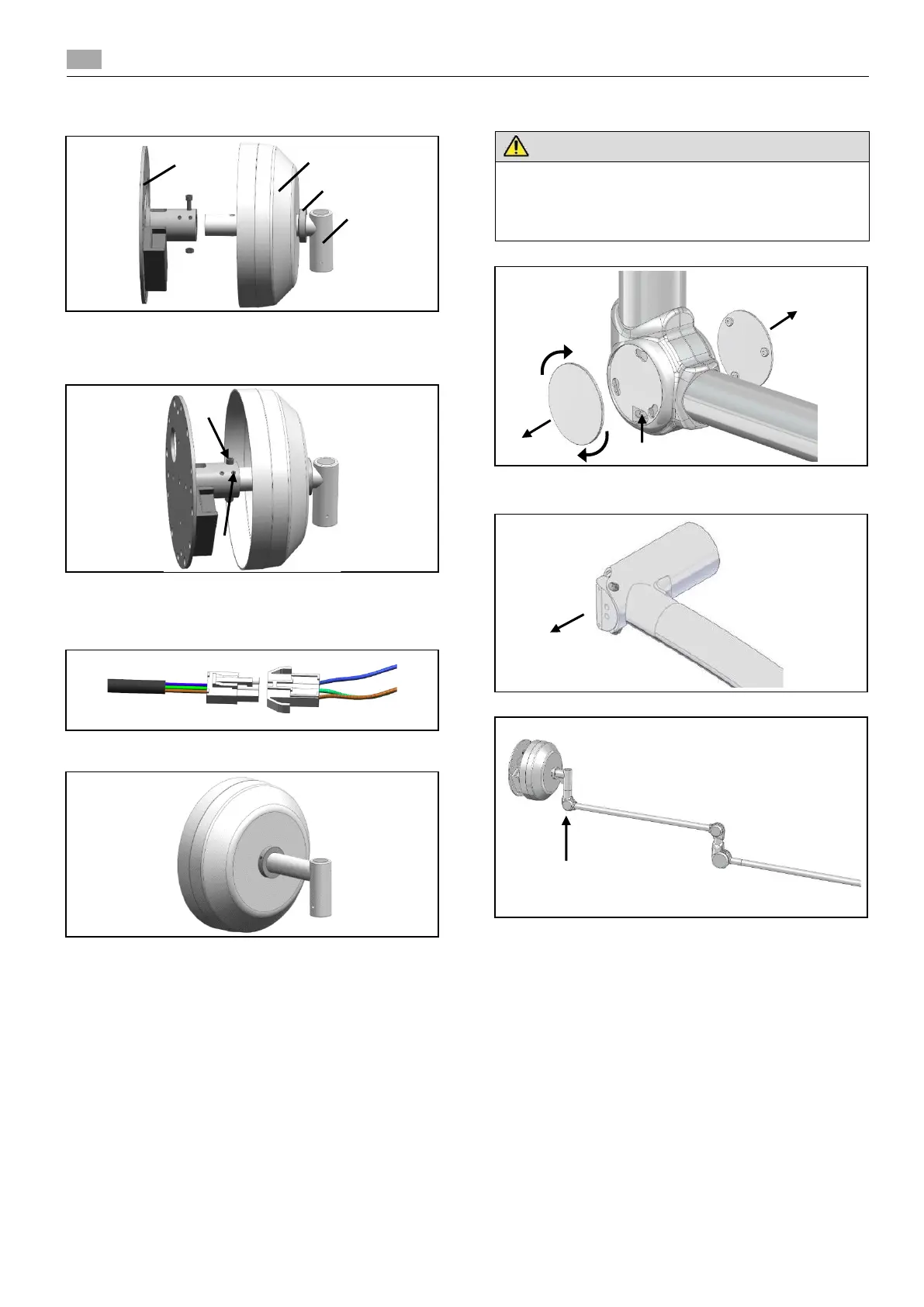

► Inserte el ángulo de montaje en pared «A» (con el anillo
«C» y la cubierta «B») en el soporte de pared «D» y, al
mismo tiempo, pase el conector a través de la ranura
rectangular.
► Alinee verticalmente el ángulo de montaje verticalmente;
móntelo con el tornillo de bloqueo y la tuerca M8 «»»
y apriete (20 Nm)
► Apriete los 4 tornillos de fijación «F» (5 Nm)
► Conecte el conector del tubo de techo al conector de la
red eléctrica.
► Presione la cubierta contra la pared y apriétela firme-
mente con el anillo (0,5 Nm).
4.3 Montaje del brazo para pared
ADVERTENCIA
► Riesgo de lesiones en caso de que rebote el brazo
de resorte
► Retire el bloqueo para transporte únicamente después
de haber montado el cabezal de la lámpara.
► Afloje con cuidado las tapas «A».
► Afloje los tornillos «C» y retire las tapas de la junta «B».
► Retire con cuidado el conector giratorio «D».
► Monte el brazo para pared.
D
C
B
A
E
F
A
A
C
B
D
