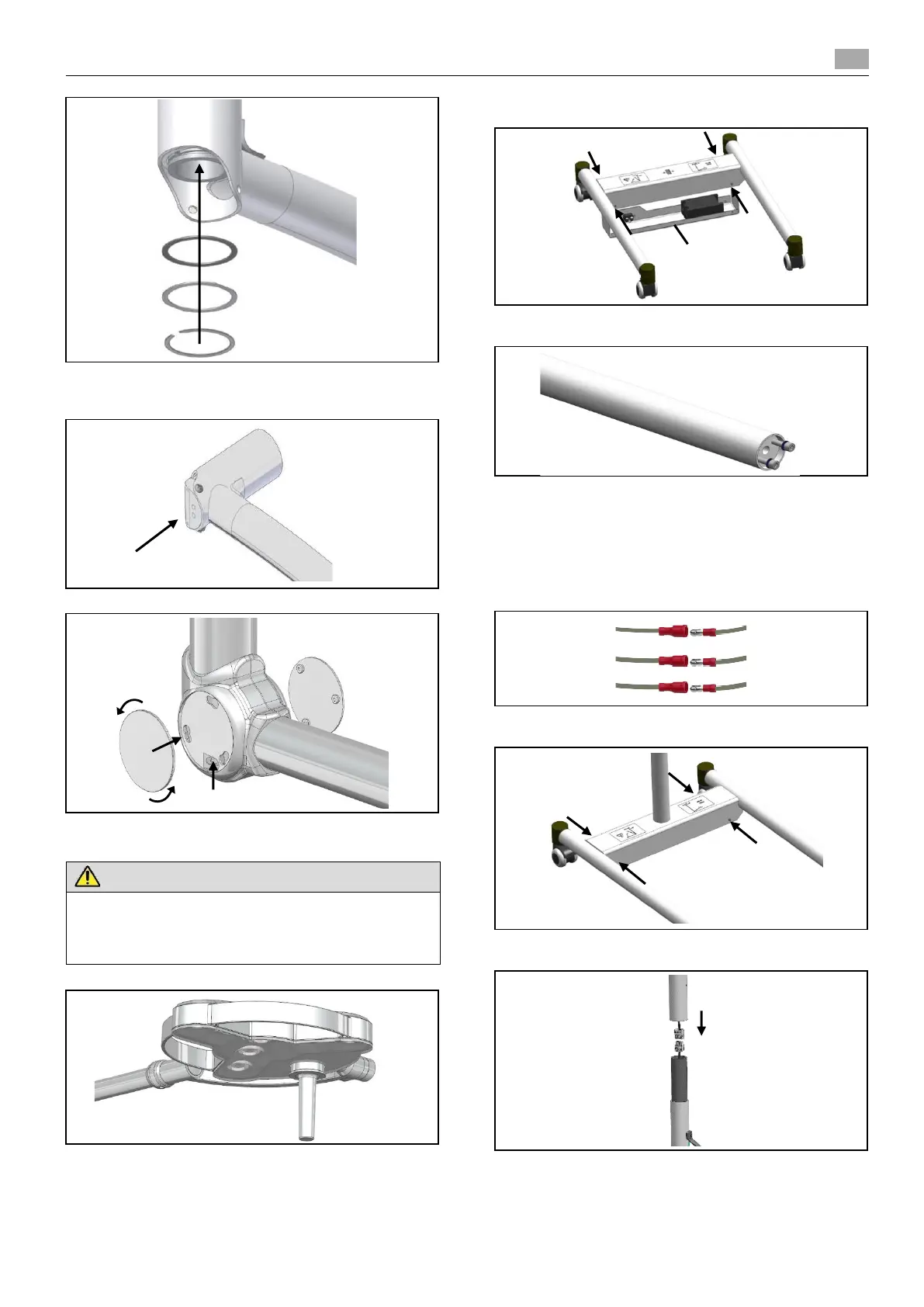

► Après avoir introduit le bras mural, monter d'abord l'anneau
«A», puis l'anneau de fixation «B», suivi des anneaux de
fermeture «C».
► Introduire prudemment le bouton tournant «D».
► Monter les caches de l’articulation «B» et visser les vis «C».
► Placer les caches «A».
DANGER
Danger de mort par choc électrique.
► Ne pas mettre sous tension l'alimentation électrique
avant que la tête de lampe soit installée
► Pour poursuivre l’installation de la tête de lampe, cf.
chapitre 6.
5. MONTAGE : Polaris 50 Mobile
► Retirer les vis à sic pans creux sur les côtés et le bloc
secteur «A».
► Desserrer les 2 vis à six pans creux du tube vertical
inférieur.
► Acheminer le câble du tube vertical par le piètement à
roulettes.
► Fixer le tube vertical au piètement à roulettes à l’aide des
2 vis à six pans creux et des rondelles éventail (10 Nm).
► Le porte-câble doit être orienté vers l’arrière.
► Connecter les cordons de la même couleur du tube
vertical inférieur et de l’alimentation électrique.
► Remonter le bloc secteur avec les vis à six pans creux
M3 et les rondelles éventail.
► Connecter les fiches des tubes verticaux supérieur et
inférieur jusqu’au déclic.
► Poser le tube vertical supérieur sur le tube inférieur.
A
B
C
D
A
A
C
B
A
