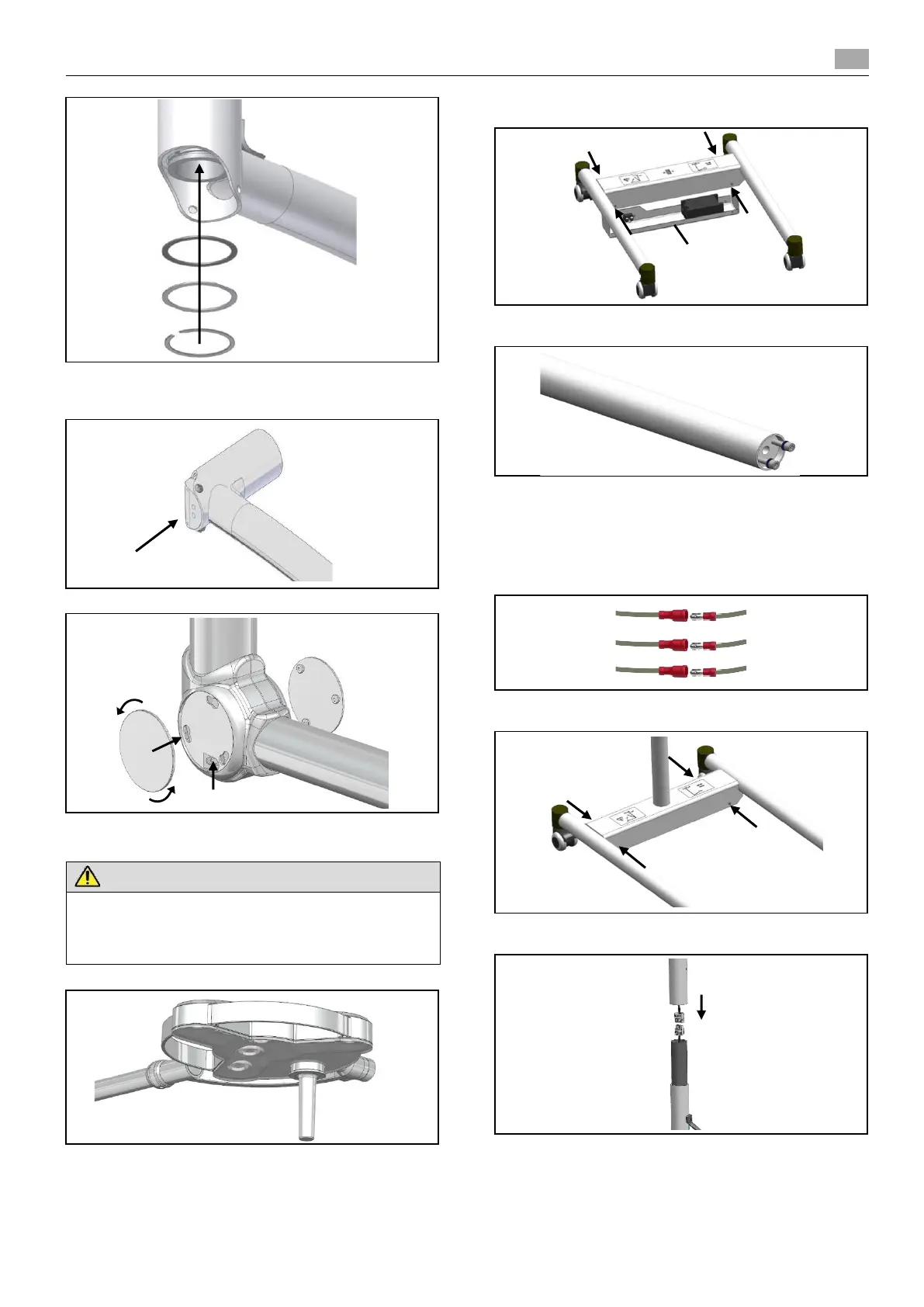

► Una vez ha introducido el brazo para pared, coloque
primero el anillo «A», luego el anillo de seguridad «B»
seguido del anillo de bloqueo «C».
► Introduzca con cuidado el conector giratorio «D».
► Monte las tapas de la junta «B» y atornille los tornillos «C».
► Ponga las tapas «A».
PELIGRO
Peligro de muerte por descarga eléctrica
► No la conecte a la corriente hasta haber instalado el
cabezal de la lámpara
► Para continuar con la instalación del cabezal de la
lámpara, consulte el apartado 6.
5. MONTAJE: Polaris 50 Móvil
► Retire los tornillos Allen M3 del lateral y la bandeja de la
fuente de alimentación «A».
► Afloje los 2 tornillos Allen del tubo inferior.
► Pase el cable del tubo por la parte móvil a través del
soporte con ruedas.
► Fije el tubo al soporte con ruedas con los 2 tornillos Allen
y las arandelas dentadas (10 Nm).
► El portacables debe estar alineado con la parte posterior.
► Conecte los hilos del mismo color del tubo inferior a la
fuente de alimentación.
► Monte de nuevo la bandeja de la fuente de alimentación
con tornillos Allen M3 y arandelas dentadas.
► Conecte los conectores del tubo superior e inferior hasta
que haga clic.
► Coloque el tubo superior sobre el inferior.
A
B
C
D
A
A
C
B
A
