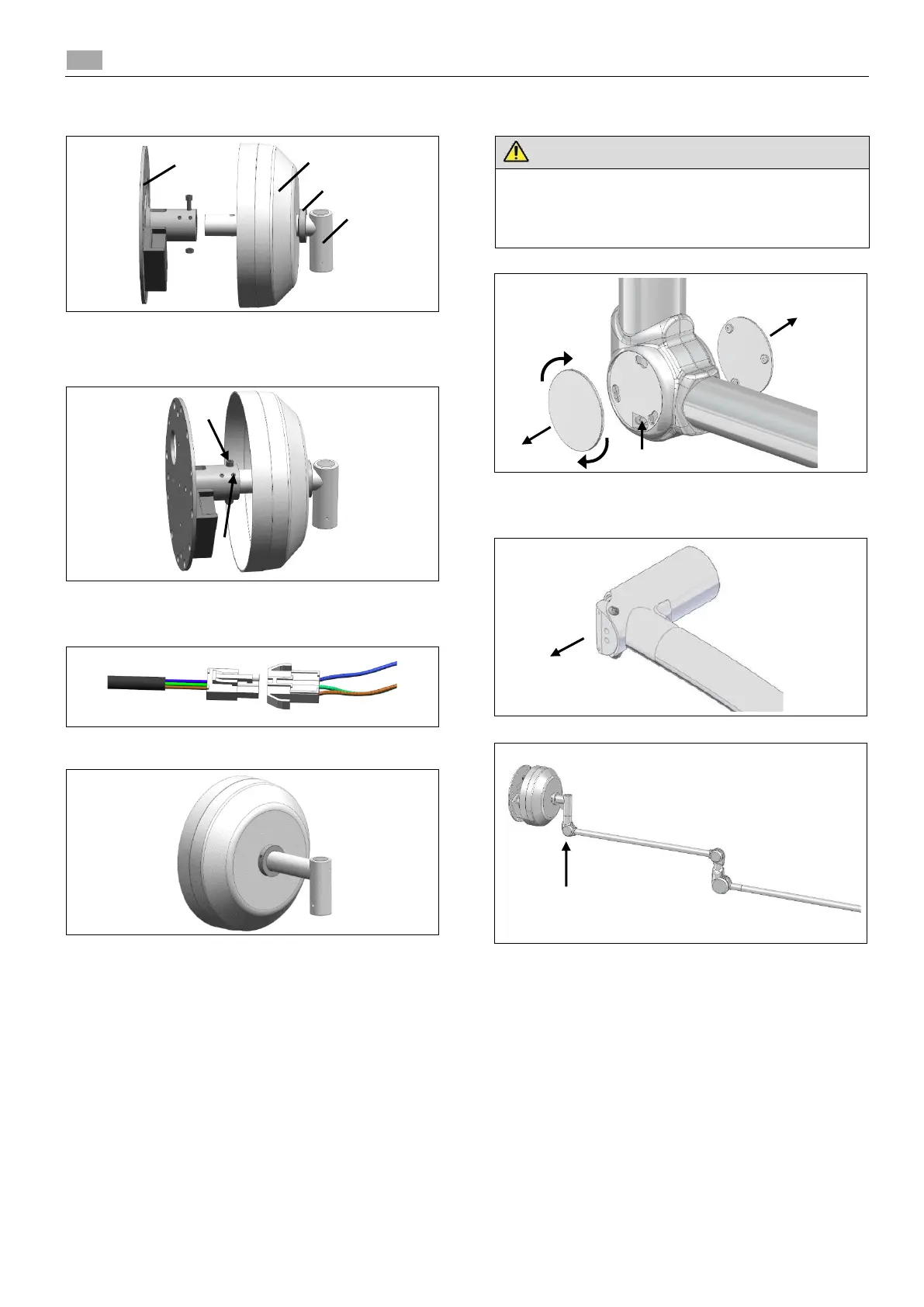

Wandwinkel «A» (mit Abschlussring «C» und Haube
«B» aufgesteckt) in Wandhalterung «D» einführen und
gleichzeitig den Stecker durch rechteckige Aussparung
hindruchziehen.
Wandwinkel in vertikaler Flucht, mit Sicherungsschraube
und Mutter M8 «E» montieren und festziehen (20 Nm).
Alle 4 Gewindestifte «F» festziehen (5 Nm).
Stecker des Deckenrohrs mit Stecker des Netzteils
verbinden.
Haube zur Wand schieben und mit Ring festschrauben
(0.5Nm).
4.3 Montage Wandarm
Gefahr vor Verletzung durch hochschnellenden
Federarm
Transportsicherung erst entfernen nachdem der
Leuchtenkopf montiert wurde.
Abdeckungen «A» vorsichtig lösen.
Schrauben «C» lösen und Gelenkabdeckungen «B»
entfernen.
Den Drehstecker «D» vorsichtig entfernen.
Den Wandarm montieren.
