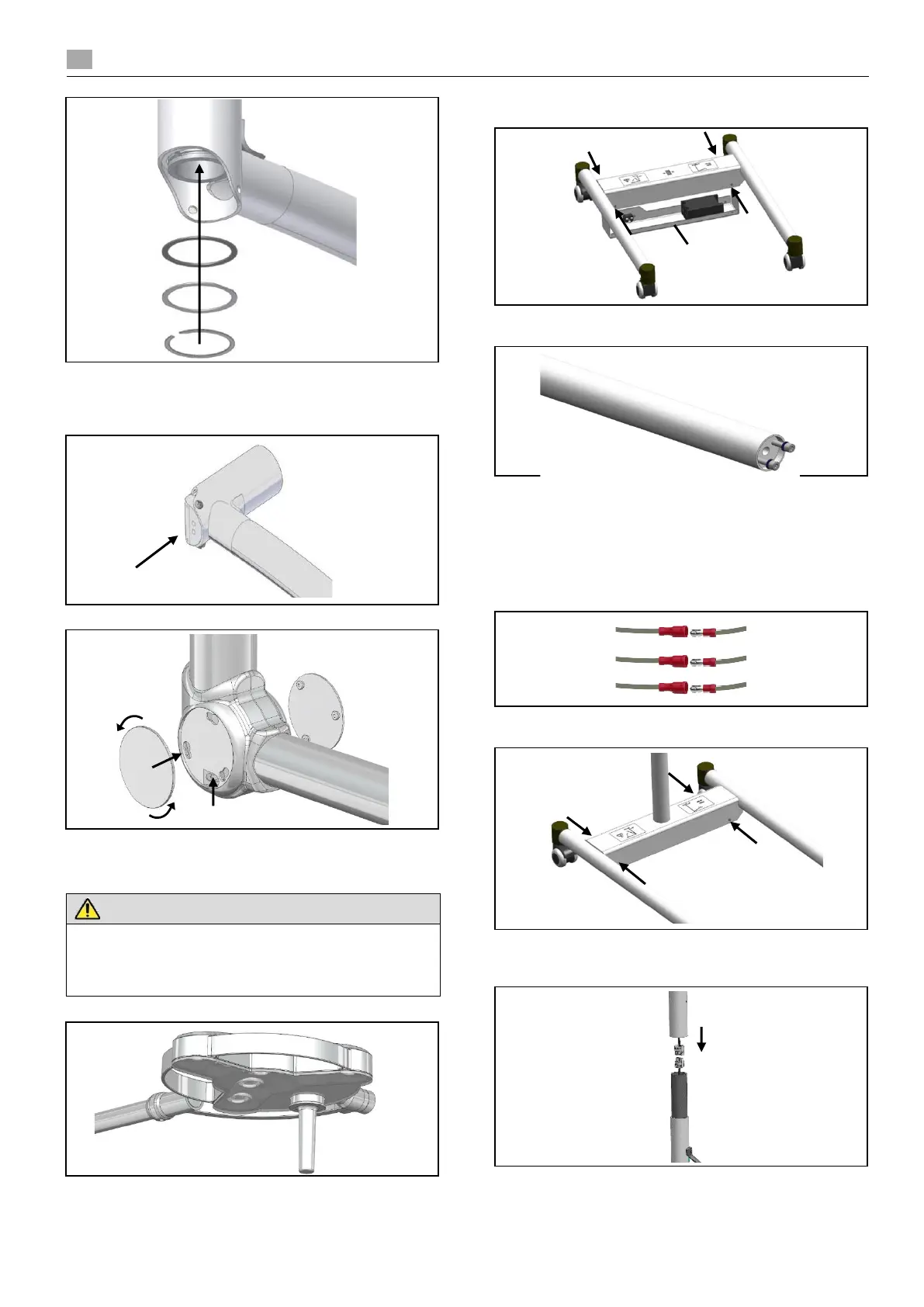

► След като поставите рамото за монтаж на стена,
монтирайте първо пръстена «A», след това осигу-
ряващия пръстен «B» последван от крайните
пръстени «C».
► Поставете внимателно въртящият се щепсел «D».
► Монтирайте капаците на шарнирите «B» и завийте
винтовете «C».
► Поставете капаците «А».
Опасност за живота поради токов удар.
► Не включвайте мрежовото напрежение преди
осветителното тяло да е монтирано
► За да продължите с инсталацията на осветителното
тяло вижте Глава 6.
5. МОНТАЖ: Polaris 50 Mobil
► Свалете болтовете с вътрешен шестостен M3 от стра-
ните и свалете поставката на захранващия блок «A».
► На долната фиксирана тръба развийте 2 болта с вътре-
шен шестостен.
► Прокарайте фиксирана тръба през мобилния статив.
► Закрепете фиксирана тръба към мобилния статив с
2 болта с вътрешен шестостен и ветрилообразни
шайби (10 Nm)
► Държачът на кабела трябва да е обърнат назад.
► Свържете еднаквите на цвят кабели на долната
фиксирана тръба и захранването.
► Монтирайте отново поставката на захранващия блок
с болтове с вътрешен шестостен M3 и ветрилообразни
шайби.
► Сглобете до щракване щекерите на горната и
долната фиксирана тръба
